Удалите антикоррозионную смазку при

помощи мягкого растворителя.

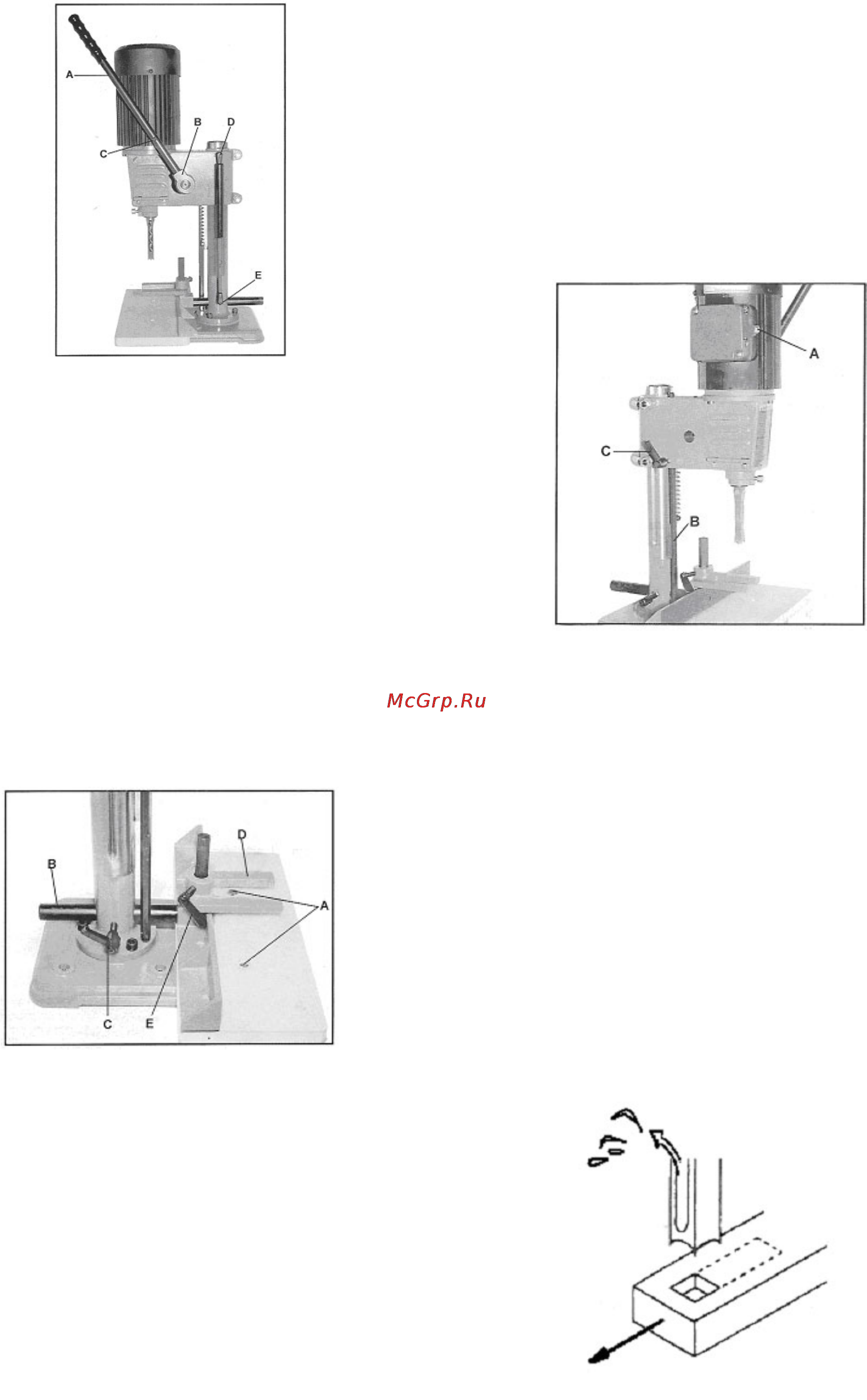

Завинтите до отказа рукоятку (А, рис. 1)

при помощи вильчатого ключа (С, рис. 1) в

точке соединения (В, рис. 1).

Рис. 1.

Насадку отведите в самое верхнее поло-

жение.

Рукоятку можно перебросить. Снимите

муфту с насадки и опять введите в канавку в

желаемой угловой позиции.

Нажмите на пружину давления газа в мес-

тах обоих шаровых болтов (D и E, рис. 1).

Смонтируйте стол из MDF при помощи

обоих, содержащихся в поставке винтов (А,

рис. 2).

Вставьте

направляющую колонку упора

(В, рис. 2) в вертикальную колонку и зажми-

те ее при помощи делительной ручки (С,

рис. 2).

Закрепите прижим (D, рис. 2) зажимным

винтом (Е, рис. 2).

Рис. 2.

5.3. Электрические соединения

Подключение к сети клиентом, а также

используемые им удлинители должны соот-

ветствовать инструкции. Напряжение в сети

и частота должны совпадать с данными на

фирменных табличках станка.

Заводская защита предохранителем долж-

на составлять при этом 10 А.

Используйте только соединительный про-

вод с обозначением Н07RN-F.

Подключение и ремонт электрооборудова

ния должен проводиться специалистами с

допуском.

5.4. Подключение вытяжки

Избегайте высокой концентрации пыли в

воздухе. Установите соответствующую сис-

тему вытяжки или фильтрации.

После каждого включения и по потребно-

сти следует включать вытяжку.

5.5. Ввод в эксплуатацию

Включение станка происходит с помощью

зеленой кнопки на главном включателе.

Красная кнопка служит для отключения

станка.

6. ЭКСПЛУАТАЦИЯ СТАНКА

Установите желаемую глубину сверления

глубинного упора (В, рис. 3).

Рис. 3.

Установите упор. Опустите прижим на за-

готовку так, чтобы у нее по бокам еще оста-

валась возможность движения.

Включите станок.

Потяните за рукоятку и плавно начинайте

долбить заготовку.

УКАЗАНИЕ:

Продвижение сверла должно осуществ-

ляться достаточно быстро, чтобы избежать

возгорания поверхности, но при этом двига-

тель должен работать без остановки.

Необ-

ходим опыт, чтобы определять скорость про-

движения в зависимости от сорта древесины.

После первого прохода заготовку пере-

двигают в стороны. Выберите направление

работы таким образом, чтобы можно было бы

без помех освобождаться от стружки (рис.

4).

Рис. 4.
