ВВЕДЕНИЕ

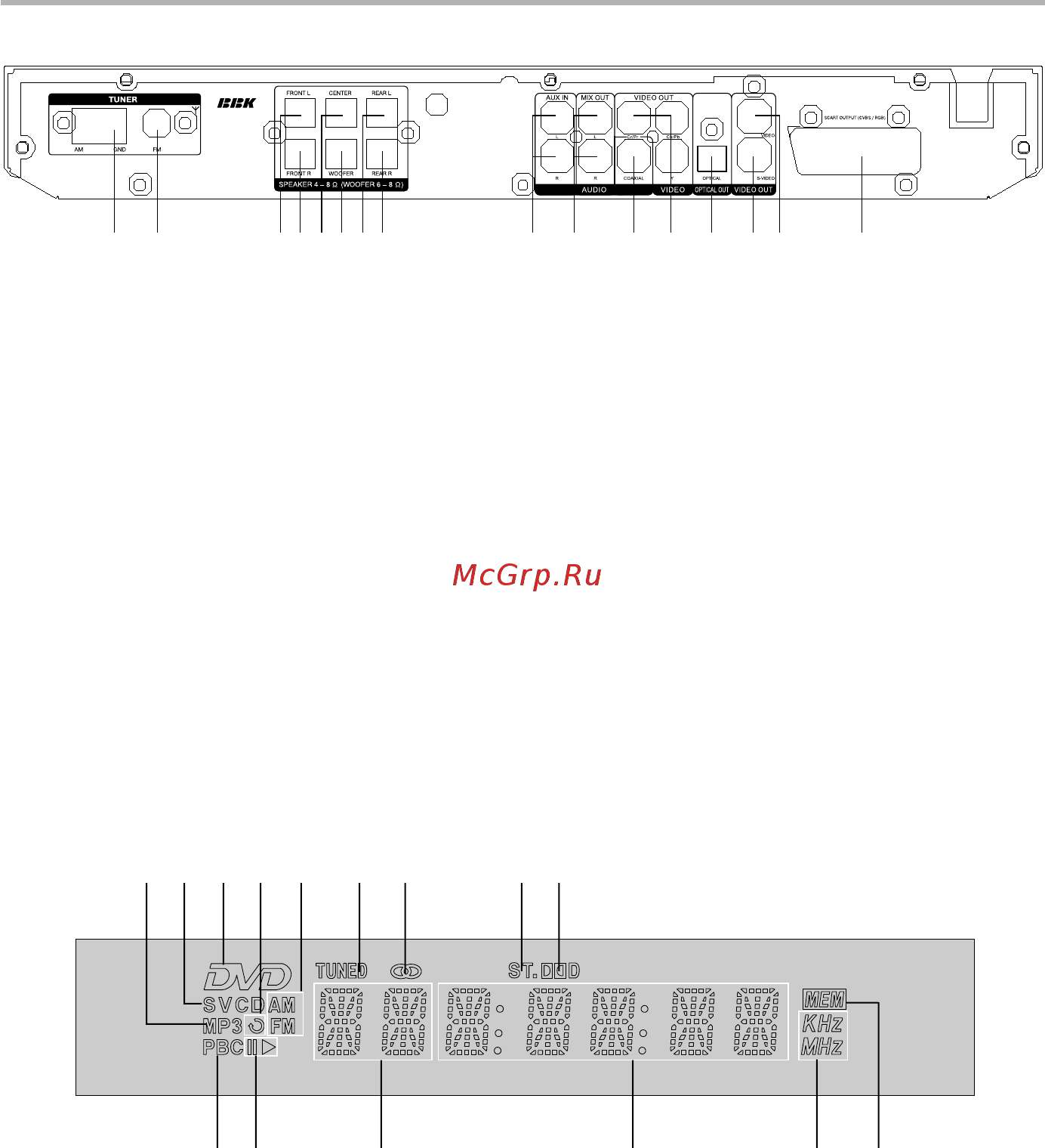

Общий вид VFD−дисплея

Общий вид задней панели

: ; <=>?@A B

: MP3−диск

; CD−, VCD− или SVCD−диск

< DVD−диск

= Повтор

> FM/AM−диапазон

? Индикатор состояния радио

@ Индикатор состояния тюнера

A Стерео

B Dolby Digital

C Запрограммированные радиостанции

0 Частота

1 Время воспроизведения

2 Глава или трек

3 Воспроизведение или пауза

4 PBC*

: Разъем для подключения антенны AM−диапазона

; Разъем для подключения антенны FM−диапазона

< Разъем для подключения левого фронтального громкоговорителя (выход со встроенного усилителя)

= Разъем для подключения правого фронтального громкоговорителя (выход со встроенного усилителя)

> Разъем для подключения центрального громкоговорителя (выход со встроенного усилителя)

? Разъем для подключения сабвуфера (выход со встроенного усилителя)

@ Разъем для подключения левого громкоговорителя окружающего звука (выход со встроенного

усилителя)

A Разъем для подключения правого громкоговорителя окружающего звука (выход со встроенного

усилителя)

B Разъем аудиовхода

C Стереофонический аудиовыход

0 Разъем коаксиального цифрового аудиовыхода

1 Разъем компонентного видеовыхода Y Cb (Pb) Сr (Pr)

2 Разъем оптического цифрового аудиовыхода

3 Разъем видеовыхода S−Video

4 Разъем композитного видеовыхода

5 Разъем SCART

0 2 3

:;<=> ? @ AB

C01234

C 1 4

* Play Black Control – отключаемая функция, применима к Super VCD− и VCD2.0−дискам. Позволяет

использовать меню (похожее на меню в DVD−дисках) для выбора последовательности воспроизведения.
