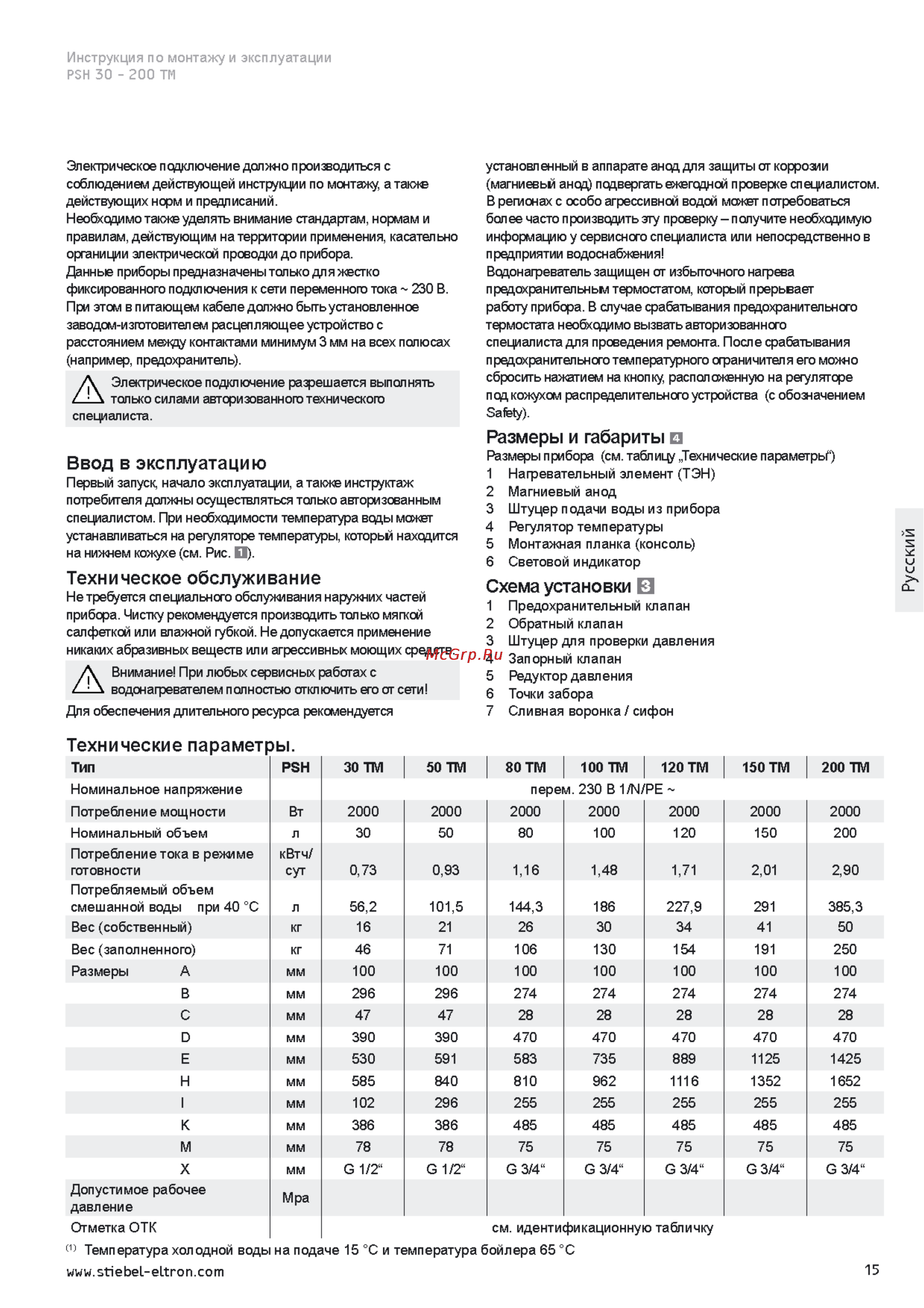

Инструкция по монтажу и эксплуатации PSH 30 200 ТМ Электрическое подключение должно производиться с соблюдением действующей инструкции по монтажу а такие действующих норм и предписаний Необходимо также уделять внимание стандартам нормам и правилам действующим на территории применения касательно органиции электрической проводки до прибора Данные приборы предназначены только для жестко фиксированного подключения к сеги переменного тока 230 В При этом в питающем кабеле должно быть установленное заводом изготовителем расцепляющее устройство с расстоянием между контактами минимум 3 мм на всех полюсах например предохранитель А Электрическое подключение разрешается выполнять только силами авторизованного технического специалиста установленный в аппарате анод для защиты от коррозии магниевый анод подвергать ежегодной проверке специалистом В регионах с особо агрессивной водой может потребоваться более часто производить эту проверку получите необходимую информацию у сервисного специалиста или непосредственно в предприятии водоснабжения Водонагреватель защищен от избыточного нагрева предохранительный термостатом который прерьваег работу прибора В случае срабатывания предохранительного термостата необходимо вызвать авторизованного специалиста для проведения ремонта После срабатывания предохранительного температурного ограничителя его можно сбросить нажатием на кнопку распопоженную на регуляторе под кожухом распределительного устройства с обозначением Safety Размеры и габариты Первый запуск начало эксплуатации а также инструктаж потребителя должны осуществляться только авторизованным специалистом При необходимости температура воды может устанавливаться на регуляторе температуры который находится на нижнем кожухе см Рис Техническое обслуживание Не требуется специального обслуживания наружних частей прибора Чистку рекомендуется производить только мягкой салфеткой или впаянной губкой Не допускается применение никаких абразивных веществ или агрессивных моющих средств А Внимание При любых сервисных работах с водонагревателем полностью отключить его от сеги Для обеспечения длительного ресурса рекомендуется Размеры прибора см таблицу Технические парамегрьГ 1 Нагревательный элемент ТЭН 2 Магниевый анод 3 Штуцер подачи воды из прибора 4 Регулятор температуры 5 Монтажная планка консоль 6 Световой индикатор Русский Ввод в эксплуатацию Схема установки 1 Предохранительный клапан 2 Обратный клапан 3 Штуцер для проверки давления 4 Запорный клапан 5 Редуктор давления 6 Точки забора 7 Сливная воронка сифон Технические параметры Тип PSH 30 ТМ 50 ТМ 80 ТМ Номинальное напряжение 120 ТМ 150 ТМ 200 ТМ Потребление мощности Вт 2000 2000 2000 2000 2000 2000 2000 Номинальный объем л 30 50 80 100 120 150 200 кВтч сут 0 73 0 93 1 16 1 48 1 71 2 01 2 90 Потребляемый объем смешанной воды при 40 С л 56 2 101 5 144 3 186 227 9 291 385 3 Вес собственный кг 16 21 26 30 34 41 50 Вес заполненного кг 46 71 106 130 154 191 250 Потребление тока в режйме готовности Размеры А мм 100 100 100 100 100 100 100 В мм 296 296 274 274 274 274 274 С мм 47 47 28 28 28 28 28 Э мм 390 390 470 470 470 470 470 Е мм 530 591 583 735 889 1125 1425 Н мм 585 840 810 962 1116 1352 1652 1 мм 102 296 255 255 255 255 255 К мм 386 386 485 485 485 485 485 м мм 78 78 75 75 75 75 75 X мм G 1 2 G 1 2 G 3 4 G 3 4 G 3 4 G 3 4 G 3 4 Допустимое рабочее давление Отметка ОТК т 100 ТМ перем 230 В 1 N PE Мра см идентификационную табличку Температура холодной воды на подаче 15 С и температура бойлера 65 С www stiebel eltron com 15
