Vitek VT-1913 [2/4] Русский
![Vitek VT-1913 [2/4] Русский](/views2/1020709/page2/bg2.png)
Вы можете также вручную установить основу мотора под нужным углом. Для этого необходимо
ослабить винт для крепления корпуса мотора (2), установить желаемый угол наклона, затем
закрепить винт (2) снова. Щелчки при наклоне корпуса % нормальное явление.
ЧИСТКА
• Перед чисткой отключите вентилятор от сети.
• Вытирайте пыль с корпуса сухой тряпочкой.
• Трудновыводимые пятна протрите тряпочкой, смоченной в спирте.
• Если необходимо почистить лопасти, снимите переднюю решетку, а затем открутите винт,
который закрепляет лопасти. После этого промойте лопасти теплой мыльной водой, затем
просушите.
• Не погружайте вентилятор в воду и другие жидкости. Следите, чтобы жидкости не попадали в
мотор.
• Электромотор вентилятора не требует смазки.
СПЕЦИФИКАЦИЯ
Мощность 50 Вт
Питание 220%230 В ~ 50 Гц
Диаметр 16” (40 см.)
3 скоростных режима
СРОК СЛУЖБЫ ВЕНТИЛЯТОРА НЕ МЕНЕЕ 5ТИ ЛЕТ
7
РУССКИЙ
2

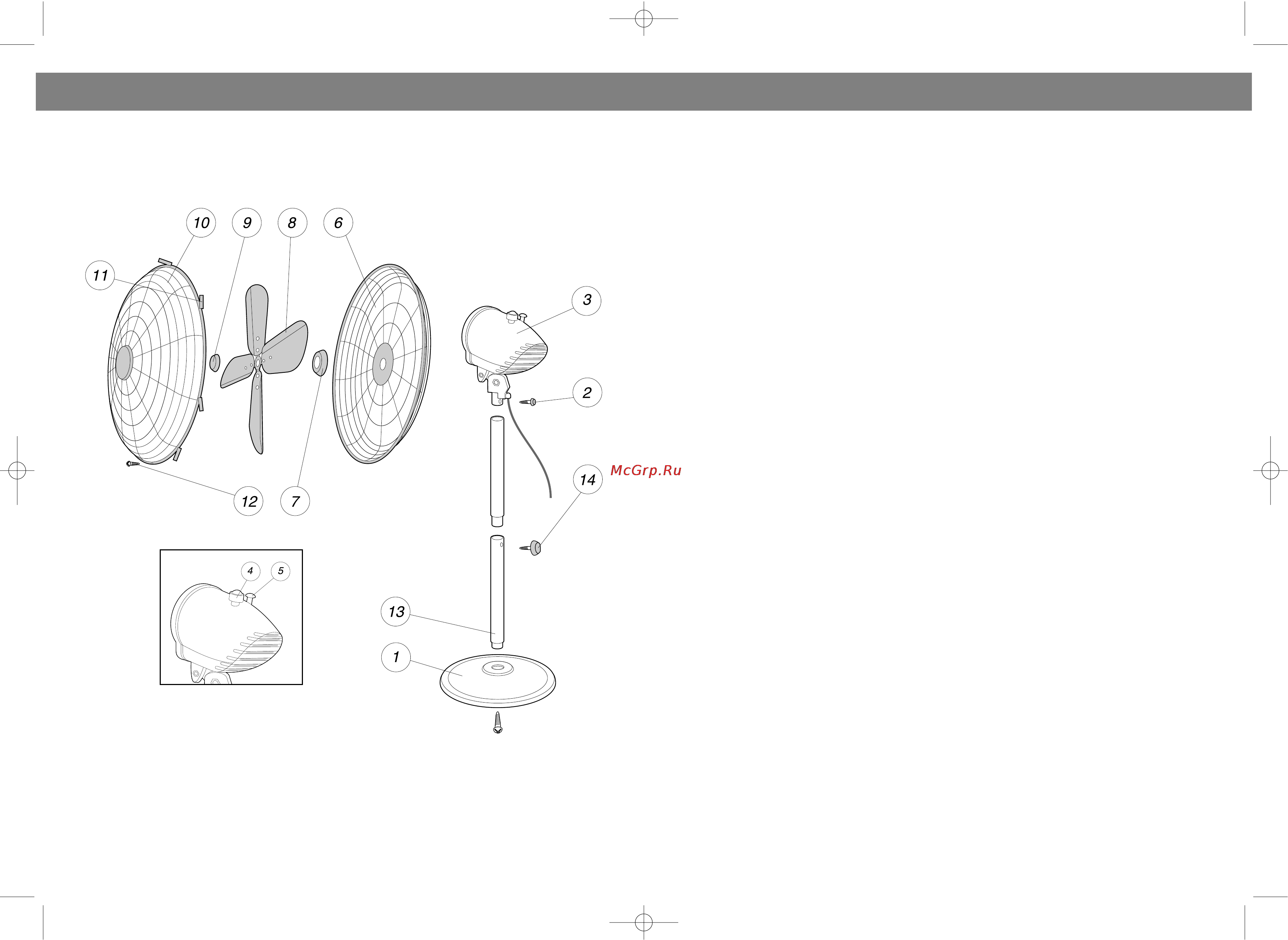

NAME OF COMPONENTS
ENGLISH
1913.qxd 03.12.03 14:53 Page 4
Содержание
- Модель vt 1913 1
- English 2
- Русский 2
- Assembl y instructions column mast 1 assemble the crossed feet 2 fit the column base onto the crossed feed using the four screws as shown opposite 3 remove the adjustment ring 4 slip the decorative cover onto the column and rest it on the crossed feet 5 pull the extension tube upwards to the desired height and then firmly tighten down the adjustment ring 3
- Base 2 oscillator shaft 3 motor 4 switch 0 1 2 3 5 swivel knob 6 rear grill 7 connecting nut for the rear grill 3
- English 3
- Fan 1 unscrew the cap nut from the motor shaft by turning it clockwise 2 unscrew the nut that retains the rear grille by turning it counter clockwise 3 place the rear grille onto the fan and secure it using its retaining nut 4 fit the fan rotor onto the motor shaft and secure it using the cap nut turn the nut counter clockwise to tighten it down 5 lastly fit the front grille against the rear grille using the rotating clips and the safety screws 3
- Note take care to tighten this ring down fully before fitting the fan onto the column 3
- Place the fan on a table 2 remove the plastic ring by pulling it towards you 3 clip down the two clips located on the plastic ring on the front of the motor 4 then install the grille and tighten it down using the mounting nut 3
- Safety measures 1 never use this fan close to a water source bathtub washbasin swimming pool 2 never slip fingers pencils or any other object through two grilles when the fan is in motion 3 disconnect the fan when moving it from one place to another 4 disconnect the fan prior to removing the grilles for cleaning 5 always ensure that the fan is placed on a stable surface to avoid it tipping over 6 never expose the fan to rain water projections or damp 7 if the fan s power cord becomes damaged it must only be replaced by an after sales service technician or another suitably qualified person to avoid any safety hazard 3
- Using the fan the fan has four pushbuttons marked 0 1 2 3 with the following functions 3
- Wheel with the blades 9 connecting nut for the wheel with the blade 10 front grill 11 clamps 12 grill nut 13 base tube 14 height adjustment collar 3
- Русский 3
- English 4
- Русский 4
