16. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ

Станок модели "КОРВЕТ 221" соответствует требованиям ГОСТ 12.2.026.0-93, обеспечивающим безопасность

жизни, здоровья потребителей и охрану окружающей среды и признан годным к эксплуатации.

Дата выпуска __________________200 г. Станок принят _______________________ Подпись __________

Дата продажи ____________________________________ штамп

17. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Производитель гарантирует надёжную работу станка модели «Корвет» при соблюдении условий хранения,

правильности монтажа, соблюдении правил эксплуатации и обслуживания, указанных в руководстве по

эксплуатации.

Гарантийный срок – 12 месяцев с даты продажи через розничную торговую сеть. Срок службы – 5 лет.

Гарантия распространяется только на производственные дефекты, выявленные в процессе эксплуатации станка

в период гарантийного срока. В случае нарушения работоспособности станка в течение гарантийного срока

владелец имеет

право на его бесплатный ремонт.

В гарантийный ремонт принимается станок при обязательном наличии правильно и полностью

оформленного и заполненного гарантийного талона установленного образца на представленный для

ремонта станок с штампом торговой организации и подписью покупателя.

В гарантийном ремонте может быть отказано:

1. При отсутствии гарантийного талона.

2. При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих следов

разборки или попытки разборки станка.

3. Если неисправность станка стала следствием нарушения условий хранения, попадания внутрь

посторонних

предметов, жидкостей, нарушения условий эксплуатации (эксплуатация без необходимых насадок и

приспособлений, эксплуатация не предназначенным режущим инструментом, насадками, дополнительными

приспособлениями и т.п.).

4. При перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора, обеих обмоток

статора).

5. При механическом повреждении сетевого шнура или штепселя.

6. При механическом повреждении корпуса

и его деталей.

Гарантия не распространяется на:

- сменные принадлежности (аксессуары и оснастка), например: пилки, пильные диски, пильные ленты, отрезные

диски, ножи, сверла, элементы их крепления, патроны сверлильные, цанги, буры, подошвы шлифовальных и

ленточных машин, фильтры и т.п.;

- быстроизнашивающиеся детали, если на них присутствуют следы эксплуатации, например: угольные щетки,

приводные ремни, сальники, защитные кожухи, направляющие и протяжные ролики, цепи приводные, резиновые

уплотнения и т.п. Замена их в течение гарантийного срока является платной услугой;

- шнуры питания, в случае повреждения изоляции, подлежат обязательной замене без согласия владельца

(услуга платная);

- расходные материалы, например: лента шлифовальная, заточные, отрезные и шлифовальные круги и т.п.

Предметом гарантии не является неполная комплектация станка, которая могла быть выявлена при продаже.

Претензии от третьих лиц не принимаются.

Станок в ремонт должен сдаваться чистым, в комплекте с принадлежностями.

РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:

Во всех случаях нарушения нормальной

работы станка, например: падение оборотов, изменение шума,

появления постороннего запаха, дыма, вибрации, стука – прекратите работу и обратитесь в сервисный

центр.

Мы гарантируем работу станка в соответствии с требованиями нормативных документов, перечисленных выше.

Повреждения, вызванные нормальным износом, перегрузкой станка или неправильной эксплуатацией и

хранением, не являются предметом гарантии.

Сервисный центр “Корвет”

тел./ факс (4732); 39-24-86; 619-645

39-24-84 (многоканальный),добавочный номер 418.

E-mail: petrovich@enkor.ru

E-mail: orlova@enkor.ru

Изготовитель:

ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.

Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.

Импортер:ООО «ЭНКОР-Инструмент-Воронеж»:394018,

Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33

E-mail: opt@enkor.ru

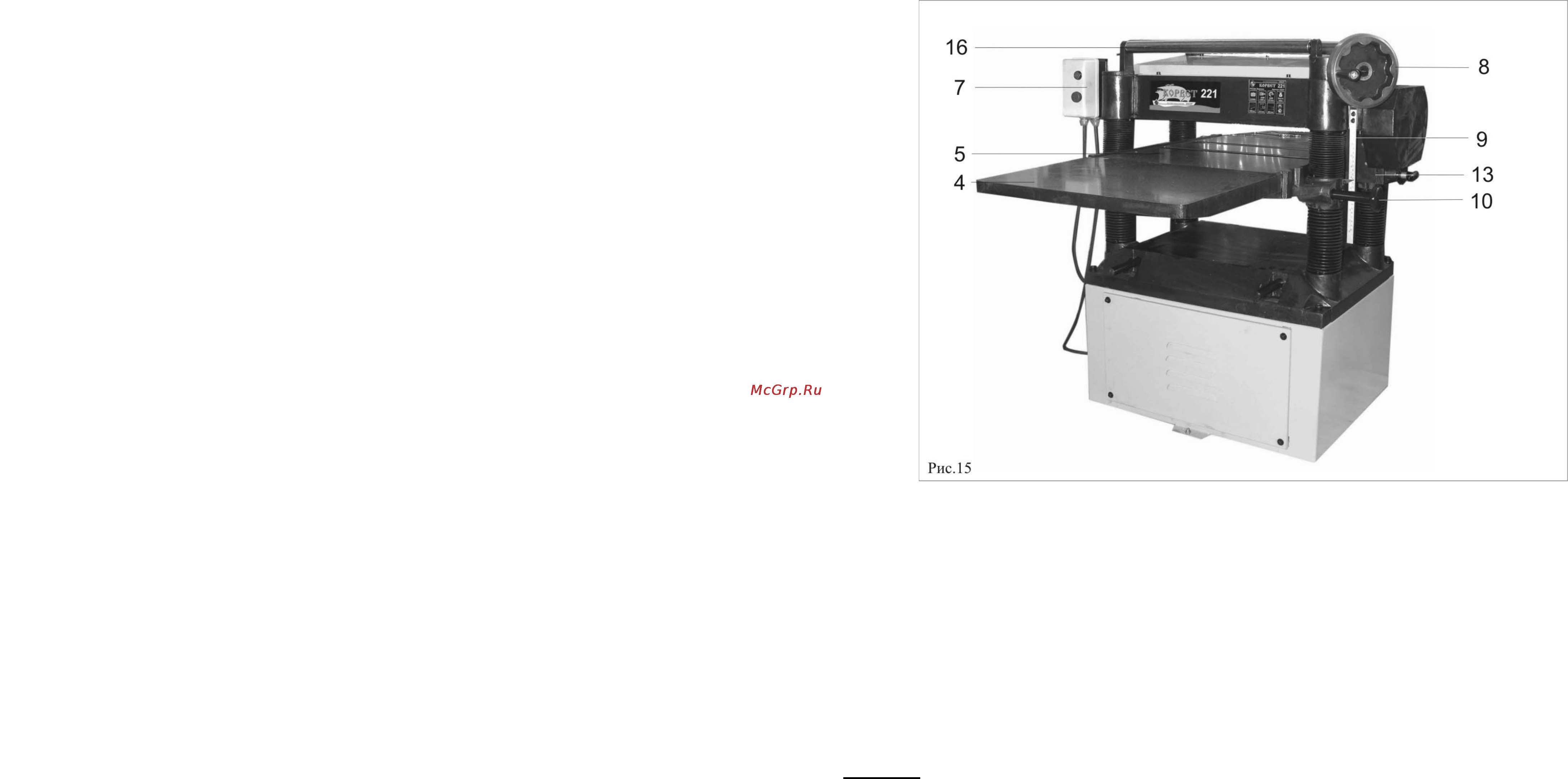

11. СТРОГАНИЕ (Рис.15)

11.1. К работе со станком допускаются подготовленные и имеющие опыт работы с деревообрабатывающими

строгальными станками лица не моложе 16 лет. Приступая к выполнению работ со станком, необходимо изучить

руководство по эксплуатации и устройство станка, назначение каждого органа управления станком, методы и

режимы предполагаемой обработки. Информацию можно получить в соответствующих учебных пособиях

или у

квалифицированного специалиста.

11.2. Станок оборудован патрубком пылесборника (18), Рис.3, для удаления стружки и древесной пыли, к которому

перед началом работы необходимо подсоединить и закрепить шланг пылесоса для сбора стружки и древесной пыли

(см. раздел 13).

11.3. Винтами фиксации (10) ослабьте установленное положение рабочего стола (5), вращая маховик (8) по шкале

(9). Установите рабочий стол

(5) в положение, соответствующее максимально толстому (широкому) участку

заготовки, после чего, вращая маховик (8), поднимите рабочий стол (5) на высоту, равную предполагаемой глубине

строгания.

11.4. Подавайте заготовку (предварительно обработанную на строгальном станке) стороной вниз по поверхности

рабочего стола (5) со стороны стола подачи (4) до момента захвата заготовки подающим роликом (автоматическая

подача). По необходимости поддерживайте заготовку

, но не форсируя и не замедляя скорость прохождения

заготовки.

Внимание:

При выполнении любой строгальной обработки устанавливайте глубину строгания с учетом

скорости автоматической подачи, твёрдости материала и ширины строгания заготовки. Чем твёрже и шире

заготовка, тем меньше скорость автоматической подачи и глубина строгания.

11.5. Рейсмусовый станок работает эффективнее, если заготовка имеет минимум одну плоскую поверхность,

предварительно обработанную на строгальном станке.

11.6.

Для предотвращения поломки строгальных ножей периодически (после каждого прохода) проверяйте качество

обрабатываемой заготовки на отсутствие в ней инородных тел.

11.7. Перед началом обработки заготовки выберите скорость автоматической подачи, для чего установите ручку (13)

в одно из двух положений. В утопленном положении скорость автоматической подачи соответствует 7,6 м/мин –

предварительная (грубая) обработка заготовки, в

отжатом положении ручки (13) скорость автоматической подачи

соответствует 4,8 м/мин – окончательная (чистовая) обработка заготовки.

11.8. При обработке длинных заготовок используйте роликовые опоры (см. раздел 12), установленные по высоте в

одной плоскости с рабочим столом (5).

11.9. При повторном строгании заготовки для передачи в начальное положение подачи заготовки используйте в

качестве опоры поддерживающие ролики (16), расположенные в

верхней части станка. При повторном строгании

длинных заготовок используйте роликовые опоры установленные сбоку от станка.
