8

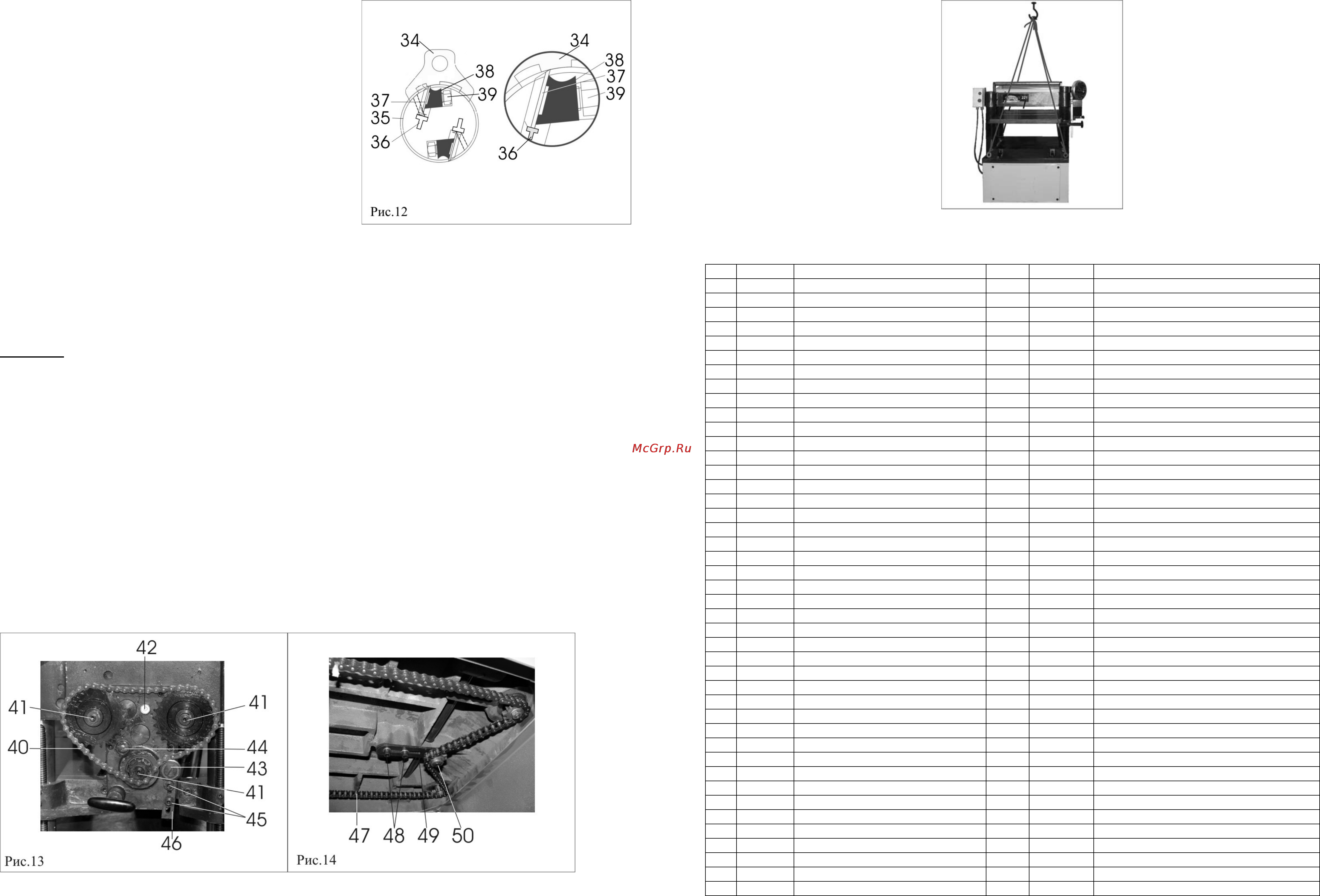

10.2.3. Ослабьте фиксацию прижимной планки (38),
вращая специальные болты (39) по часовой стрелке.
10.2.4. Опорной поверхностью (базой) установки
строгальных ножей (37) являются головки болтов (36).
Вращая по часовой стрелке, максимально утопите болты
(36), установив положение ножей (37) близко к
минимальному вылету относительно строгального вала
(35). Слегка зафиксируйте прижимную планку (38)
специальными болтами (39), вращая их против часовой
стрелки.
10.2.5.
Калибр (34) для установки строгальных ножей
(37) плотно прижмите к строгальному валу (35).
Вращением против часовой стрелки болтов (36)
установите вылет режущей кромки строгальных ножей
(37) до касания с центральной частью рабочей
поверхности калибра (34). Положение зафиксируйте
сначала крайними специальными болтами (39), затем
средними, далее – в любой последовательности.
Надёжно зафиксируйте положение ножей (37) на строгальном валу (35) прижимной планкой (38).
10.2.6. Как показано на Рис.6, установите кожух (17) и патрубок пылесборника (18). Установите стойку (24)
совместно с поддерживающим роликом (16).
Высота ножей должна быть отрегулирована каждый раз, когда ножи демонтировались по тем или иным
причинам. ( Не забудьте установить защитный кожух после монтажа и регулировок ножей).
Внимание: Режущая кромка строгальных ножей очень хрупкая. Во избежание сколов кромки, будьте
внимательны, манипулируя вблизи их калибром для установки высоты ножей.
Чтобы избежать несчастных случаев во время строгания, необходимо произвести надежную фиксацию
узла установки строгальных ножей только специальными болтами.
10.3. Регулировка натяжения цепи механизма автоматической подачи заготовки (Рис.13)
10.3.1. В процессе работ,
ввиду естественного растяжения цепи (40), особенно в начале эксплуатации станка
(первые 50 часов наработки), производите натяжение цепи (40) по мере необходимости.
10.3.2. Отключите станок от питающей сети, выкрутите винты крепления (19) и демонтируйте защитный кожух
(14), Рис.3.
10.3.3. Ослабьте фиксацию болтов (45), переместите планку (46) с натяжным роликом (43) так, чтобы выбрать
провисание цепи (40). Болтами (45) зафиксируйте положение планки (46) с
натяжным роликом (43). Чрезмерное
натяжение цепи (40) может привести к её преждевременному износу и поломке звёздочек (41), а недостаточное
натяжение - к её соскакиванию и, как следствие, к поломкам.
10.3.3. Установите и винтами крепления (19) зафиксируйте защитный кожух (14), Рис.3.
10.4. Регулировка натяжения цепи механизма для установки высоты рабочего стола (Рис.14)
10.4.1. Отключите станок от питающей сети. Демонтируйте
передний кожух (1), Рис.2.
10.4.2. Ослабьте фиксацию болтов (48), переместите планку (49) с натяжной звёздочкой (50) так, чтобы выбрать
провисание цепи (47). Болтами (48) зафиксируйте положение планки (49) с натяжной звёздочкой (50).
Чрезмерное натяжение цепи (47) может привести к её преждевременному износу и поломке звёздочек
передаточного механизма, а недостаточное натяжение - к её соскакиванию и, как следствие, к поломкам.
10.4.3. Установите
и закрепите передний кожух (1), Рис.2.
13
СХЕМА СТРОПОВКИ
СХЕМЫ И ДЕТАЛИ СБОРКИ «КОРВЕТ 221»
СТРОГАЛЬНЫЙ БЛОК (схема 1)
*- позиция по схеме сборки (схема 1)
№* Код Наименование детали №* Код Наименование детали
01 128980 Блок строгального вала 44 129023 Винт
02 128981 Винт 45 129024 Болт
03 128982 Вал строгальный 46 129025 Пластина
04 128983 Винт специальный 47 129026 Отражатель
05 128984 Нож строгальный 48 129027 Антиотбрасыватель
06 128985 Планка прижимная 49 129028 Кольцо
07 128986 Болт специальный 50 129029 Ось
08 128987 Ось калибра 51 129030 Скоба
09 128988 Планка калибра 52 129031 Пластина
10 128989 Кольцо стопорное 53 129032 Винт
11 128990 Шайба 54 129033 Кожух
12 128991 Подшипник 55 129034 Уплотнитель
13 128992 Шпонка 56 129035 Патрубок пылесборника
14 128993 Шкив 57 129036 Стойка
15 128994 Шайба 58 129037 Ролик
16 128995 Гайка 59 129038 Болт
17 128996 Шкив двигателя 60 129039 Корпус редуктора
18 128997 Ролик подающий 61 129040 Винт
19 128998 Блок скольжения 62 129041 Вал червячный
20 128999 Пружина 63 129042 Подшипник
21 129000 Винт специальный 64 129043 Стопорное кольцо
22 129001 Пластина 65 129044 Шпонка
23 129002 Болт 66 129045 Маховик
24 129003 Винт 67 129046 Втулка
25 129004 Гайка 68 129047 Ручка
26 129005 Шпонка 70 129048 Винт
27 129006 Стружколом 72 129049 Гайка
28 129007 Шайба 73 129050 Кожух
29 129008 Болт 74 129051 Винт
30 129009 Ролик приёмный 75 129052 Защита
31 129010 Шнур сетевой 76 129053 Гайка
32 129011 Стержень 77 129054 Защита
33 129012 Втулка 78 129055 Винт
34 129013 Ось 79 129056 Кожух защитный
35 129014 Болт 80 129057 Винт
36 129015 Пластина 81 129058 Шайба
37 129016 Шайба 82 129059 Гайка колпачковая
38 129017 Болт 83 129060 Ремень передачи 1480
39 129018 Ролик 84 129061 Кожух защитный
40 129019 Скоба 85 129062 Пускатель магнитный
41 129020 Планка 86 129063 Пластина
42 129021 Шайба 87 129064 Шкала
43 129022 Штифт
