Схема 1

9. МАГНИТНЫЙ ПУСКАТЕЛЬ (Рис.2)

Станок оснащен магнитным пускателем (7). предотвращающим самопроизвольное включение станка после

несанкционированного отключения питания. Станок включается нажатием зеленой кнопки, а отключается нажатием

на красную кнопку магнитного пускателя (7).

10. РЕГУЛИРОВКИ

Ваш станок был собран и полностью отрегулирован на заводе - изготовителе. Во время транспортировки

регулировки могут нарушиться,

поэтому перед началом эксплуатации регулировки необходимо проверить.

Предупреждение: Никогда не выполняйте какие-либо регулировки при включенном станке. Это может

привести к травме.

Предупреждение:

Работа с предельными нагрузками на станок повлечёт за собой отклонение или нарушение

установленных ранее регулировок.

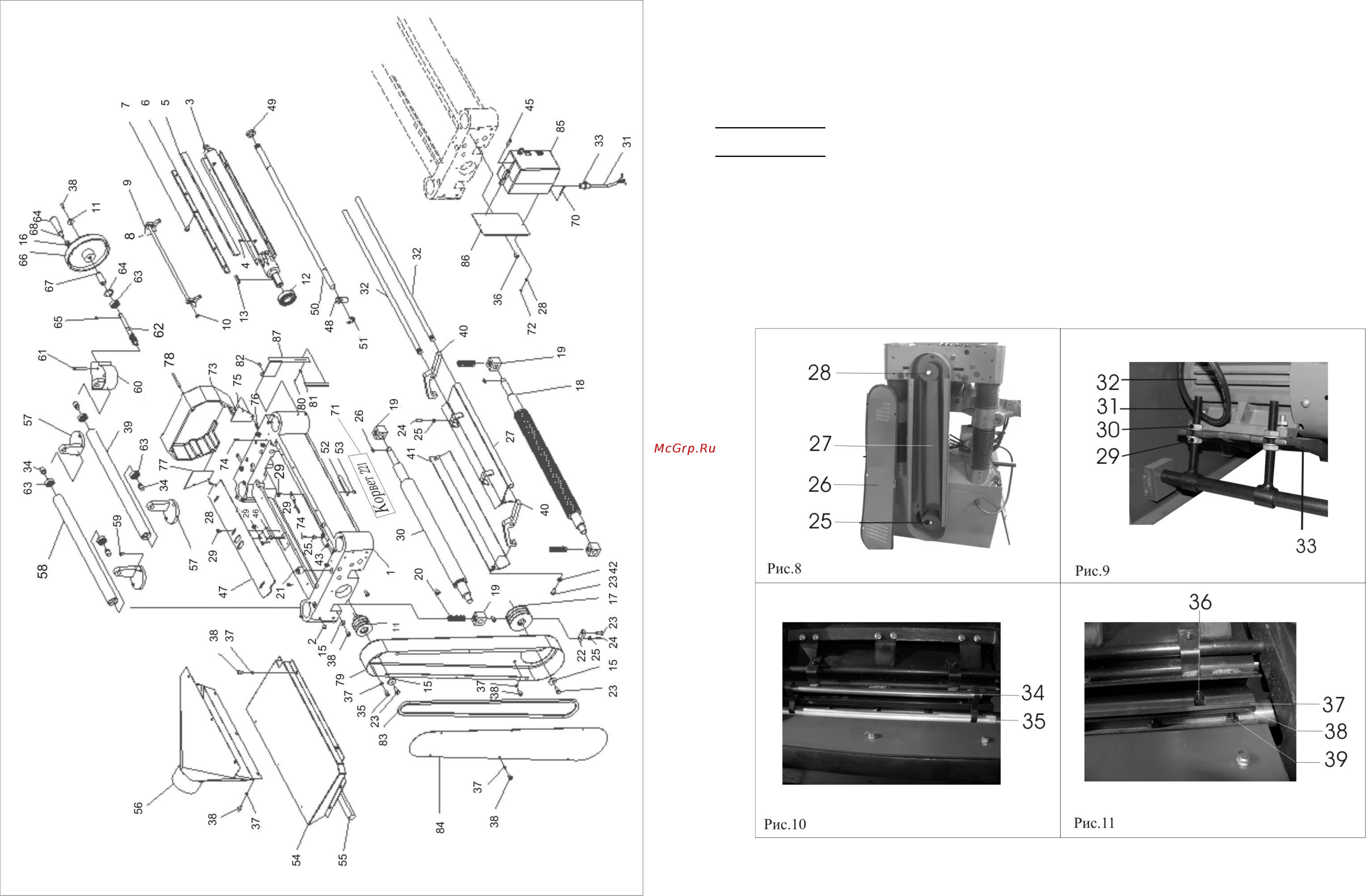

10.1. Регулировка натяжения ремней привода (Рис. 8,9)

10.1.1. Отключите станок от питающей розетки. Снимите защитный кожух (26) и проверьте натяжение ремней

передачи (27). При необходимости произведите регулировку.

10.1.2. Демонтируйте передний защитный кожух (1), Рис.2. Скрутите гайки (29) по винту (31) в крайнее

нижнее

положение. Гайками (30) произведите регулировку положения плиты (33) электродвигателя (32), перемещая тем

самым нижний шкив (25) электродвигателя (32), который, в свою очередь, изменяет натяжение ремней передачи

(27). Чрезмерное натяжение может привести к преждевременному износу подшипников и ремней передачи (27), а

недостаточное натяжение - к их проскальзыванию на шкивах (25 и 28) при нагрузках. Удерживая гайки (30),

зафиксируйте положение гайками (29).

10.1.3. Установите

и закрепите передний защитный кожух (1), Рис.2.

10.1.4. Установите и закрепите защитный кожух (26).

10.2. Регулировка строгальных ножей (Рис. 10 - 12)

10.2.1. Демонтируйте кожух (17) и патрубок пылесборника (18), как показано на Рис.6.

10.2.2. Калибр (34) для установки ножей (37) плотно прижмите к строгальному валу (35). Вылет режущей кромки

ножей (37) должен быть параллелен строгальному валу (35) и составлять не более 1,5 мм, что соответствует

рабочим поверхностям калибра (34). При необходимости проведите регулировку положения строгальных ножей

(37).
