8. СБОРКА И УСТАНОВКА СТАНКА

8.1. Установка станка (Рис.2)

8.1.1. При выборе места для установки станка убедитесь, что помещение достаточно освещено и оператор не

будет работать в собственной тени, что с каждой стороны станка достаточно места для работы с заготовками

планируемого размера.

8.1.2. Станок должен устанавливаться на прочной, ровной и

горизонтальной поверхности с учётом веса станка и

обрабатываемой заготовки.

8.1.3. На время перемещения, на место четырех болтов крепления (3) основания (12) и станины (2) установите 4

рым-болта (для строповки в плоскости кольца), рассчитанных на перемещение данного веса (см. таблицу 1).

Перемещение

станка производите грузоподъёмными механизмами, рассчитанными на вес станка (см.

схему строповки).

8.1.4. Для повышенной устойчивости основание (12) станка может быть прикреплёно анкерным соединением к

полу.

8.2. Сборка станка (Рис. 4-7)

8.2.1. Установите и закрепите ручку (15) на маховике (8), как показано на Рис.2,3.

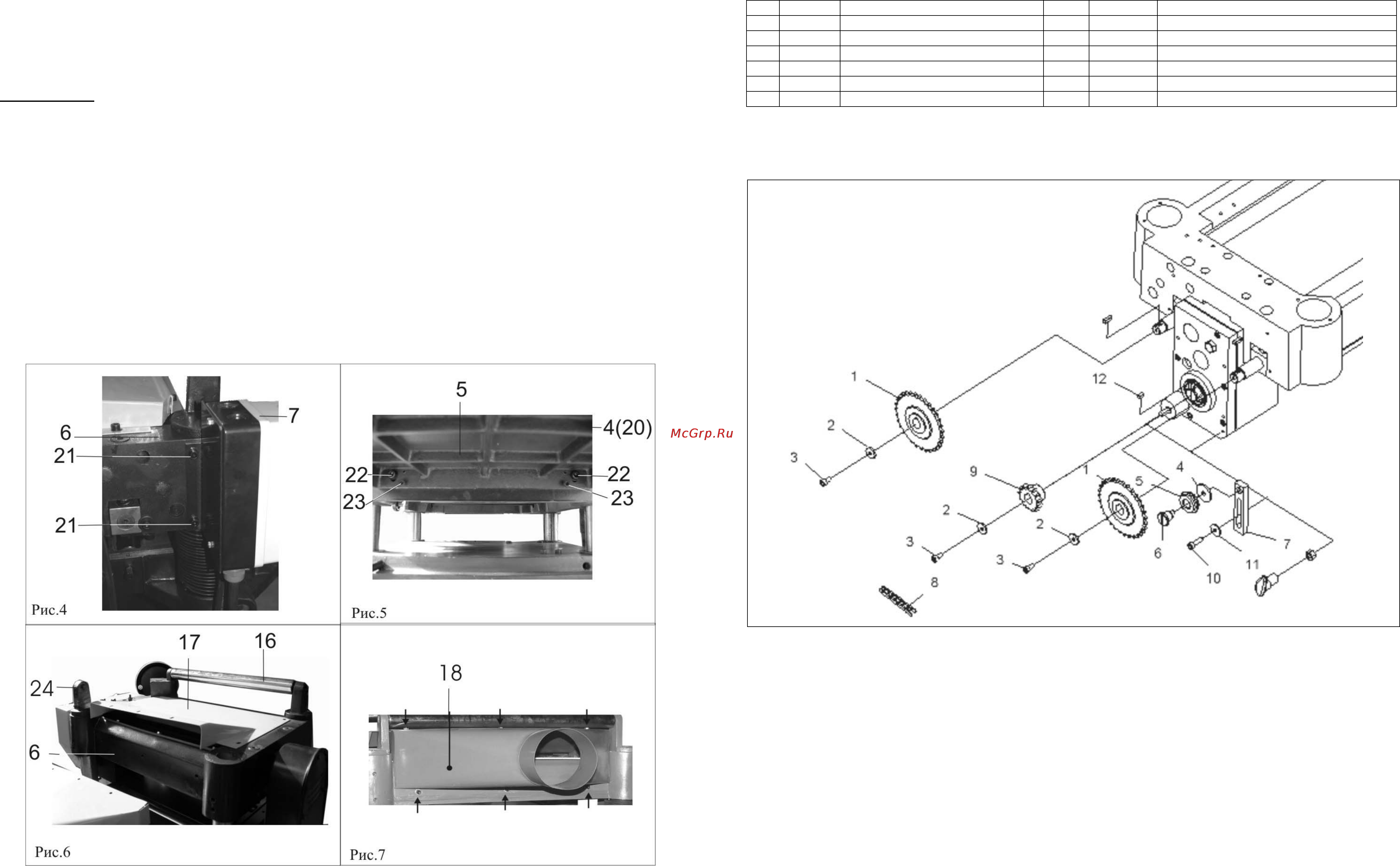

8.2.2. Как показано на Рис.4, установите и болтами (21) закрепите магнитный пускатель (7) на блоке строгального

вала (6).

8.2.3. Как показано на Рис.5, используя детали крепления (F) и шестигранные ключи (I) (п.3.1), с обеих сторон

рабочего стола (5) установите и на одном уровне с рабочим столом (5) закрепите болтами (22) приёмный стол

(20) и стол подачи (4). Регулировочными болтами (23) выставите положение рабочей поверхности столов

приёмного и подачи (4 и 20) в одной плоскости с рабочей поверхностью

рабочего стола (5).

8.2.4. Как показано на Рис.6, демонтируйте переднюю стойку (24), передний поддерживающий ролик (16) и кожух

(17). Используя детали крепления (F) (п.3.1), на кожухе (17) закрепите патрубок пылесборника (18). Закрепите

кожух (17) и патрубок пылесборника (18) на блоке строгального вала (6).

8.2.5. На блоке строгального вала (6) установите и закрепите стойку (24) совместно с передним

поддерживающим роликом (16).

8.2.6. Как показано на Рис

.3, установите ручку (13) переключения скорости автоматической подачи.

РАСПРЕДЕЛИТЕЛЬ ПОДАЧИ (схема 2)

*- позиция по схеме сборки (схема 2)

№* Код Наименование детали №* Код Наименование детали

01 129065 Звёздочка 07 129071 Планка

02 129066 Шайба 08 129072 Цепь

03 129067 Болт 09 129073 Звёздочка

04 129068 Шайба 10 129074 Болт

05 129069 Ролик натяжной 11 129075 Шайба

06 129070 Ось 12 129076 Шпонка

Схема 2
