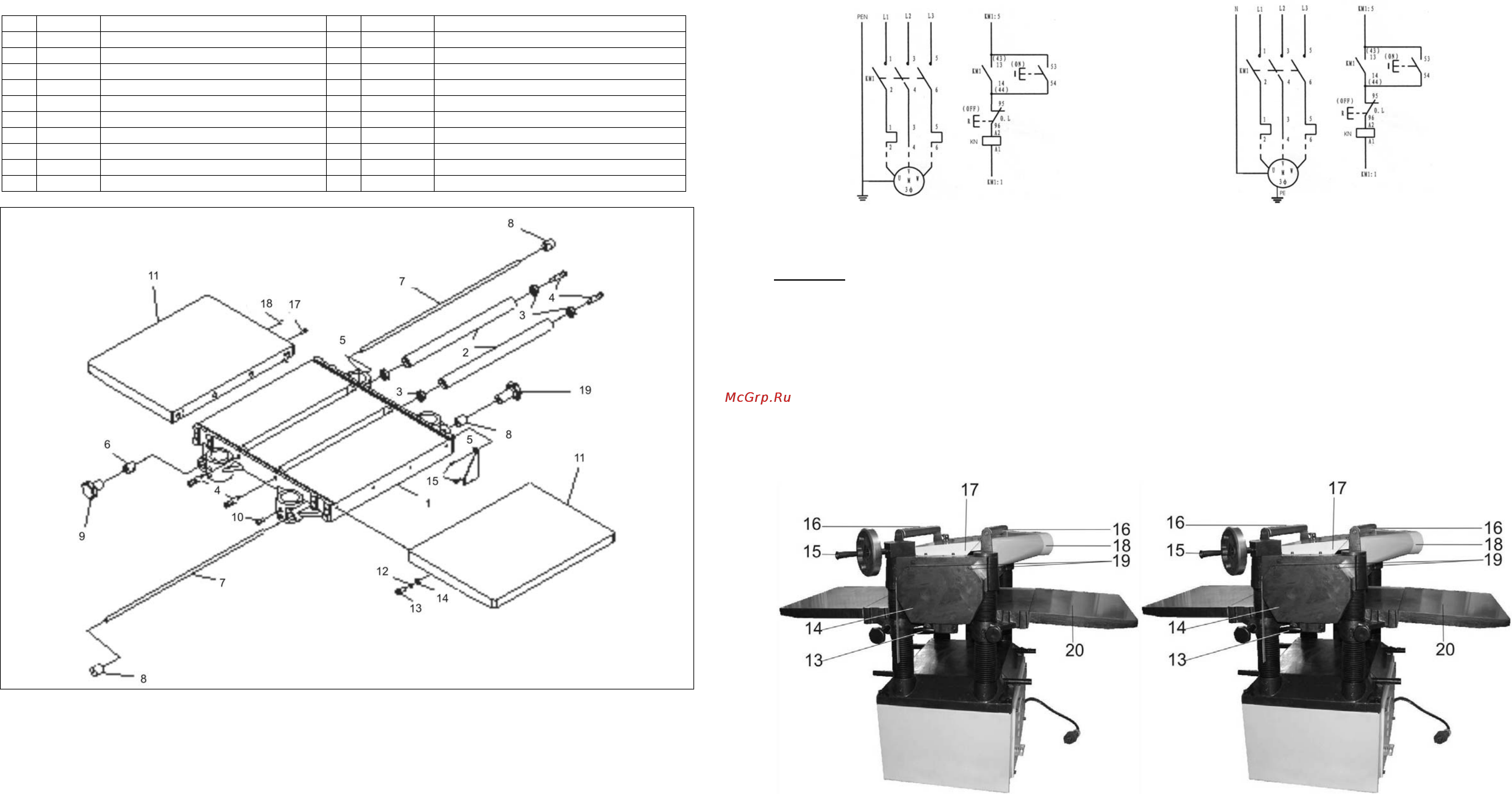

СТОЛ (схема 3)

*- позиция по схеме сборки (схема 3)

№* Код Наименование детали №* Код Наименование детали

1 129077 Стол рабочий 11 129087 Стол дополнительный

2 129078 Ролик 12 129088 Шайба стопорная

3 129079 Подшипник 13 129089 Болт

4 129080 Эксцентрик 14 129090 Шайба

5 129081 Винт 15 129091 Скоба

6 129082 Клин 16 129092 Болт

7 129083 Штанга 17 129093 Болт

8 129084 Клин 18 129094 Болт установочный

9 129085 Винт фиксации 19 129095 Винт фиксации

10 129086 Болт

Схема 3

Электрические схемы подключения станка «Корвет 221»

ВНИМАНИЕ: ПОДКЛЮЧЕНИЕ СТАНКА ПРОИЗВОДИТСЯ КВАЛИФИЦИРОВАННЫМ ЛИЦОМ ИЛИ

ЭНЕРГЕТИЧЕСКОЙ СЛУЖБОЙ.

Схема 1-имеющееся подключение Схема 2-подключение при наличии

завода-изготовителя УЗО в сети питания

6. РАСПАКОВКА

Внимание:

Если станок внесен в зимнее время в отапливаемое помещение с улицы или из холодного

помещения, не распаковывайте и не включайте станок в течение 8 часов, чтобы он прогрелся до

температуры окружающего воздуха. В противном случае станок может выйти из строя при включении из-за

сконденсировавшейся влаги на холодных поверхностях элементов электродвигателя.

6.1. Откройте коробку и извлеките станок и все комплектующие детали.

6.2. Проверьте комплектность станка в соответствии с перечнем (пункт 3.1).

6.3. Освободите узлы и детали станка от консервационной смазки.

ПРИМЕЧАНИЕ: На некоторые детали нанесено защитное покрытие. Для обеспечения правильной сборки и работы,

снимите покрытие. Защитное покрытие легко удаляется уайт-спиритом с помощью мягкой

салфетки. Растворители

могут повредить поверхность. Для очистки окрашенных, пластмассовых и резиновых деталей используйте мыло и

воду. Тщательно протрите все детали чистой сухой салфеткой и слегка смажьте машинным маслом все

металлические обработанные (неокрашенные) поверхности.

7. УСТРОЙСТВО СТАНКА

Рис. 2 Рис. 3

1. Кожух

2. Станина

3. Болт крепления

4. Стол подачи

5. Рабочий стол

6. Блок строгального вала

7. Магнитный пускатель

8. Маховик

9. Шкала

10. Винт фиксации

11. Стойка (Колонна)

12. Основание

13. Ручка (переключения скорости подачи)

14. Кожух

15. Ручка (маховика)

16. Ролик (поддерживающий)

17. Кожух (верхний, съёмный)

18. Патрубок пылесборника

19. Винт крепления

20. Приёмный стол
