4.2.14. Не используйте станок вблизи легковоспламеняющихся жидкостей или газов.

4.2.15. Не строгайте одновременно несколько заготовок.

4.2.16. Будьте особенно внимательны при строгании больших, очень маленьких или неудобных заготовок.

Используйте дополнительные опорные поверхности (удлинители стола) при строгании длинных заготовок.

4.2.17. Не прикасайтесь к рабочему (строгальному) валу станка во время его работы.

4.2.18. Если вам что

-то показалось ненормальным в работе станка, немедленно прекратите его эксплуатацию.

4.2.19. Перед работой по обслуживанию или настройке станка всегда отключайте вилку из розетки и ждите

полной остановки рабочего (строгального) вала.

4.2.20. Всегда будьте внимательны, особенно при выполнении повторяющихся, монотонных действий. Не

успокаивайтесь ошибочным чувством безопасности.

4.2.21. Не допускайте неправильной эксплуатации шнура электропитания

станка. Не тяните за шнур при

отсоединении вилки из розетки. Оберегайте шнур от нагревания, от попадания масла и воды и повреждения об

острые кромки.

4.2.22. Не используйте станок для строгания других материалов, кроме древесины.

Предупреждение:

Пыль, образующаяся от некоторых пород древесины, содержащей консерванты, может

быть опасной для здоровья. Всегда работайте в хорошо вентилируемом помещении с использованием

соответствующих средств защиты и удаления пыли.

4.2.23. После запуска станка, прежде чем произвести строгание, дайте ему поработать некоторое время на

холостом ходу. Если в это время вы услышите посторонний шум

или почувствуете сильную вибрацию, выключите

станок, отсоедините вилку шнура питания станка от розетки электрической сети и установите причину этого

явления. Не включайте станок до выявления и устранения причины неисправности.

5. ПОДКЛЮЧЕНИЕ СТАНКА К ИСТОЧНИКУ ПИТАНИЯ

Внимание:

Проверьте соответствие напряжения источника питания и соединений требованиям вашего

станка. Для этого достаточно взглянуть на табличку с техническими данными на двигателе станка.

5.1. Электрические соединения. Требования к шнуру питания

5.1.1. Запрещается переделывать вилку, если она не входит в розетку. Квалифицированный электрик должен

установить соответствующую розетку.

5.1.2. При повреждении шнура питания его должен

заменить изготовитель или сертифицированный сервисный

центр.

ПРЕДУПРЕЖДЕНИЕ: Этот станок предназначен для использования только в сухом помещении. Не допускайте

установку станка во влажных помещениях.

5.2 Требования к двигателю

Внимание!

Для исключения опасности повреждения двигателя, регулярно очищайте двигатель от опилок

и древесной пыли. Таким образом обеспечивается его беспрепятственное охлаждение.

5.2.1. Если двигатель не запускается или внезапно останавливается при работе, сразу же отключите станок.

Отсоедините вилку шнура питания станка от розетки и попытайтесь по таблице возможных неисправностей найти

и устранить возможную причину

5.2.2. Устройство защиты или автомат защиты необходимо регулярно проверять, если:

- двигатель постоянно перегружается;

- колебания напряжения сети в пределах ±10% относительно номинального значения не влияют на нормальную

работу станка. Однако, при тяжёлой нагрузке, необходимо, чтобы на двигатель подавалось напряжение 380 В.

5.2.3. Чаще всего проблемы с двигателем возникают при плохих контактах в разъёмах,

при перегрузках,

пониженном напряжении питания (возможно, вследствие недостаточного сечения подводящих проводов).

Поэтому всегда с помощью квалифицированного электрика проверяйте все разъёмы, рабочее напряжение и

потребляемый ток.

5.2.4. При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит

дополнительное падение напряжения, которое приводит к проблемам с двигателем. Поэтому для нормального

функционирования этого станка необходимо достаточное поперечное сечение подводящих проводов.

Приведённые в таблице данные о длине подводящих проводов относятся к расстоянию между

распределительным щитом, к которому подсоединен станок, и вилкой штепсельного разъёма станка. При этом,

не имеет значения, осуществляется подвод электроэнергии к станку через стационарные подводящие провода,

через удлинительный кабель или через

комбинацию стационарных и удлинительных кабелей. Удлинительный

провод должен иметь на одном конце вилку с заземляющим контактом, а на другом – розетку, совместимую с

электрической вилкой Вашего станка.

5.3. Описание работы электрической схемы станка (электрическая схема)

5.3.1. Станок подключается к розетке сети 380В, 50Гц при помощи вилки с заземляющим контактом. Перед

подключением необходимо

проверить надежность соединения станка с заземляющим контактом вилки.

5.3.2. Для включения станка необходимо:

- нажать на зелёную кнопку ON, напряжение подаётся на магнитный пускатель KN, замыкаются контакты KM1,

подаётся напряжение на двигатель М, якорь двигателя М начинает вращаться.

5.3.3. Выключить станок можно двумя способами:

- разомкнуть контакты КМ1 нажатием красной кнопки «OFF»;

- отключением подключающей вилки из

розетки.

Длина подводящих проводов Необходимое поперечное сечение медных проводов

До 15м 1,5 мм2

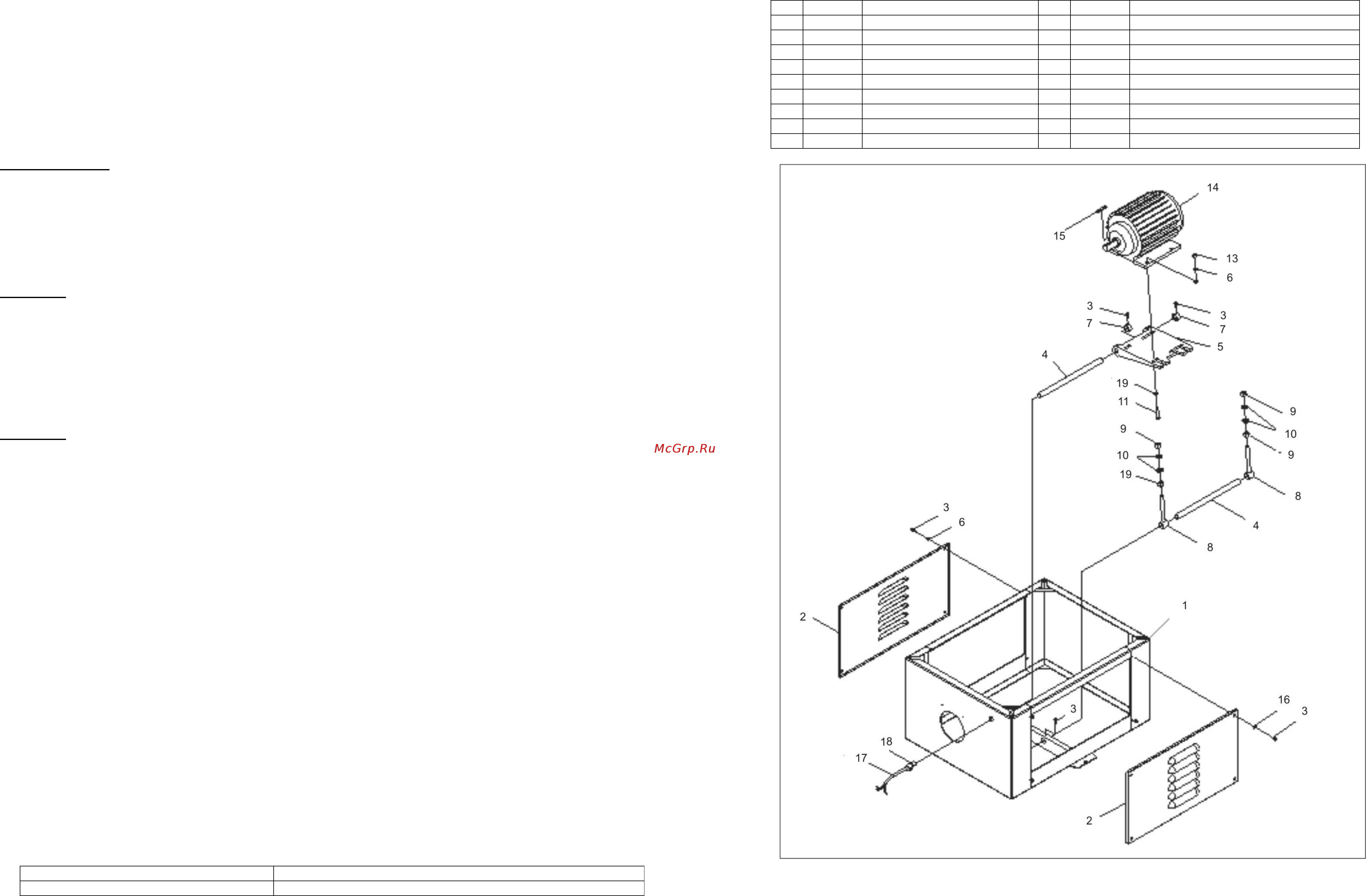

ОСНОВАНИЕ (схема 4)

*- позиция по схеме сборки (схема 4)

№* Код Наименование детали №* Код Наименование детали

1 129096 Основание 10 129105 Шайба

2 129097 Кожух 11 129106 Болт

3 129098 Винт 13 129107 Гайка

4 129099 Ось 14 129108 Электродвигатель

5 129100 Плита двигателя 15 129109 Шпонка

6 129101 Шайба 16 129110 Шайба

7 129102 Втулка 17 129111 Шнур сетевой

8 129103 Винт регулировочный 18 129112 Вставка

9 129104 Гайка 19 129113 Шайба

Схема 4
