27
MS-7698

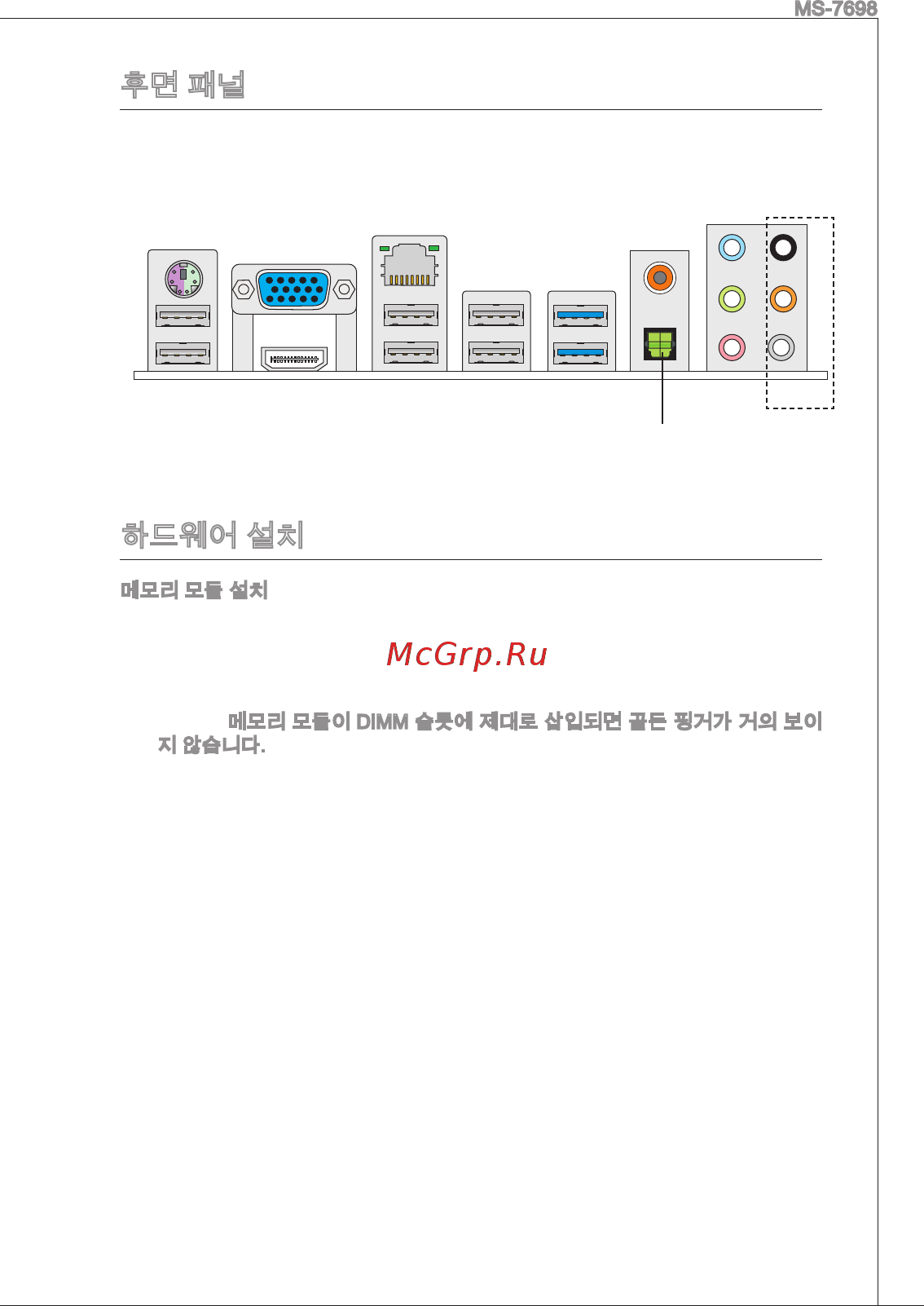

후면 패널
후면 패널에는 다음 커넥터가 있습니다.
하드웨어 설치
메모리 모듈 설치
메모리 모듈은 중앙에 노치가 하나만 있으며, 오른쪽 방향으로만 맞습니다.
메모리 모듈을 diMM 슬롯에 수직으로 끼웁니다. 그리고 나서 메모리 모듈 위
의 골든 핑거가 diMM 슬롯에 깊이 삽입될 때까지 밀어넣습니다. 메모리 모듈
을 제대로 설치할 때 diMM 슬롯의 양쪽에 있는 플라스틱 클립이 자동으로 닫
힙니다. 메모리 모듈이 diMM 슬롯에 제대로 삽입되면 골든 핑거가 거의 보이
지 않습니다.
diMM 슬롯의 측면에 있는 플라스틱 클립이 자동으로 닫습니다.
.
2.
3.
PS/2 마우스/ 키보드
VGa 포트
HdMi 포트 uSB 3.0 포트
(옵션)
Lan
라인 입력
라인 출력
마이크
RS 출력
CS 출력
SS 출력
uSB 2.0 포트
uSB 2.0 포트
uSB 2.0 포트
동축 S/PdiF
출력 포트
광학 S/PdiF
출력 포트
(옵션)
