Fr-18
Carte mère MS-7660

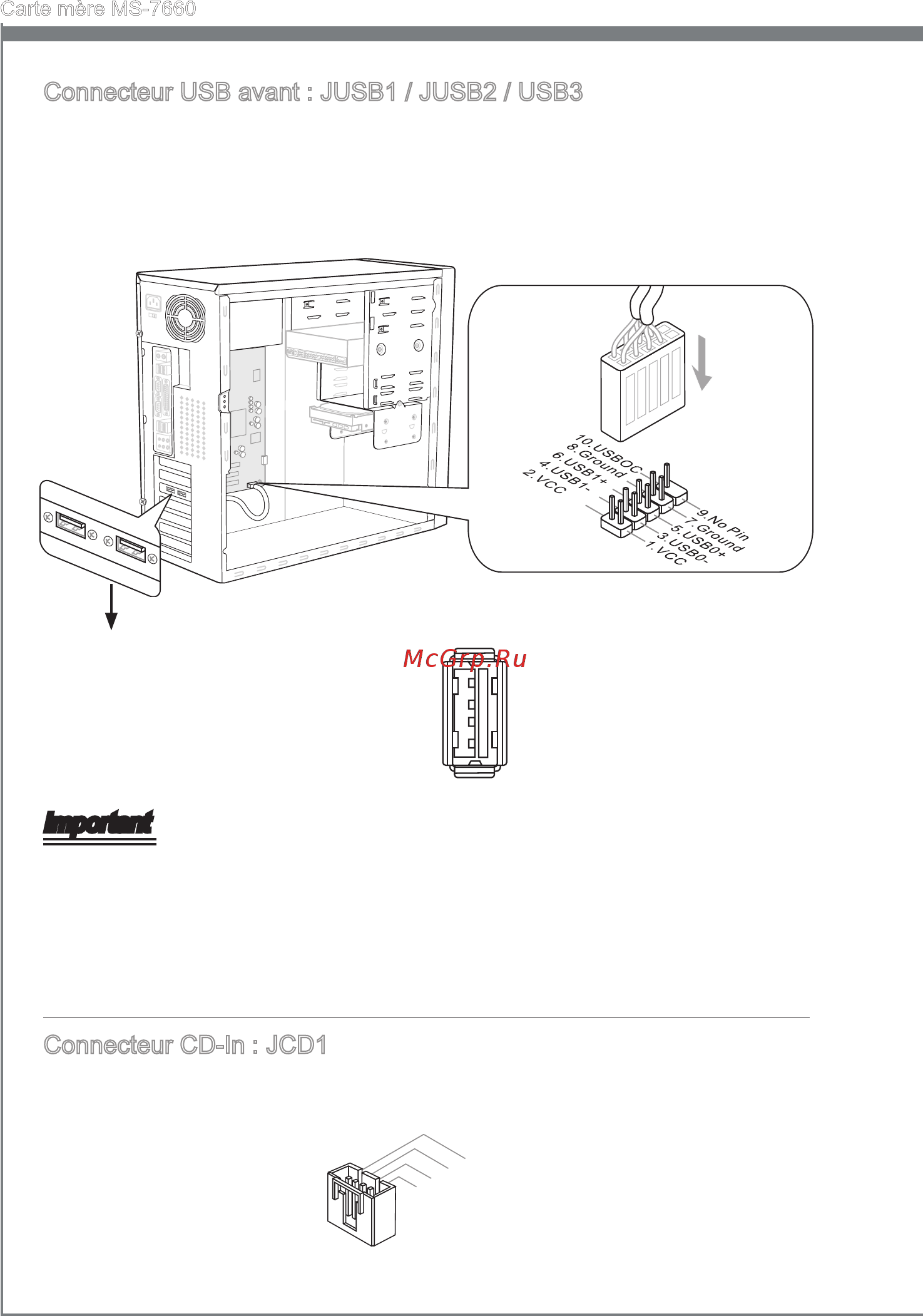

Connecteur USB avant : JUSB1 / JUSB2 / USB3
Ce connecteur est conforme au guide de conception de la connectivité Entrée/sortie du
panneau avant Intel
®
, il est idéal pour relier les périphériques d’interface USB à haut
débit tels les disques durs externes, les appareils photo numériques, les lecteurs MP3,
les imprimantes, les modems et les appareils similaires.
* Le schéma de carte mère dans la gure n’est qu’à titre de référence.
Support USB 2.0 (en option)
Connecteur USB 2.0 :
JUSB1/ JUSB2
Connecteur USB 3.0 : USB3
Important
Notez que les pins de VCC (Connexion de virtuelle) et GND (terre) doivent être bran-
chées correctement an d’éviter tout dommage possible.
Si vous voulez appliquer un périphérique USB 3.0, il faut utiliser une câble USB 3.0
pour connecter au port USB 3.0.
Connecteur CD-In : JCD1
Ce connecteur est fournit pour un audio externe d’entrer.
4
.
R
3
.
G
r
o
u
n
d
2
.
G
r
o
u
n
d
1
.
L
•
•
