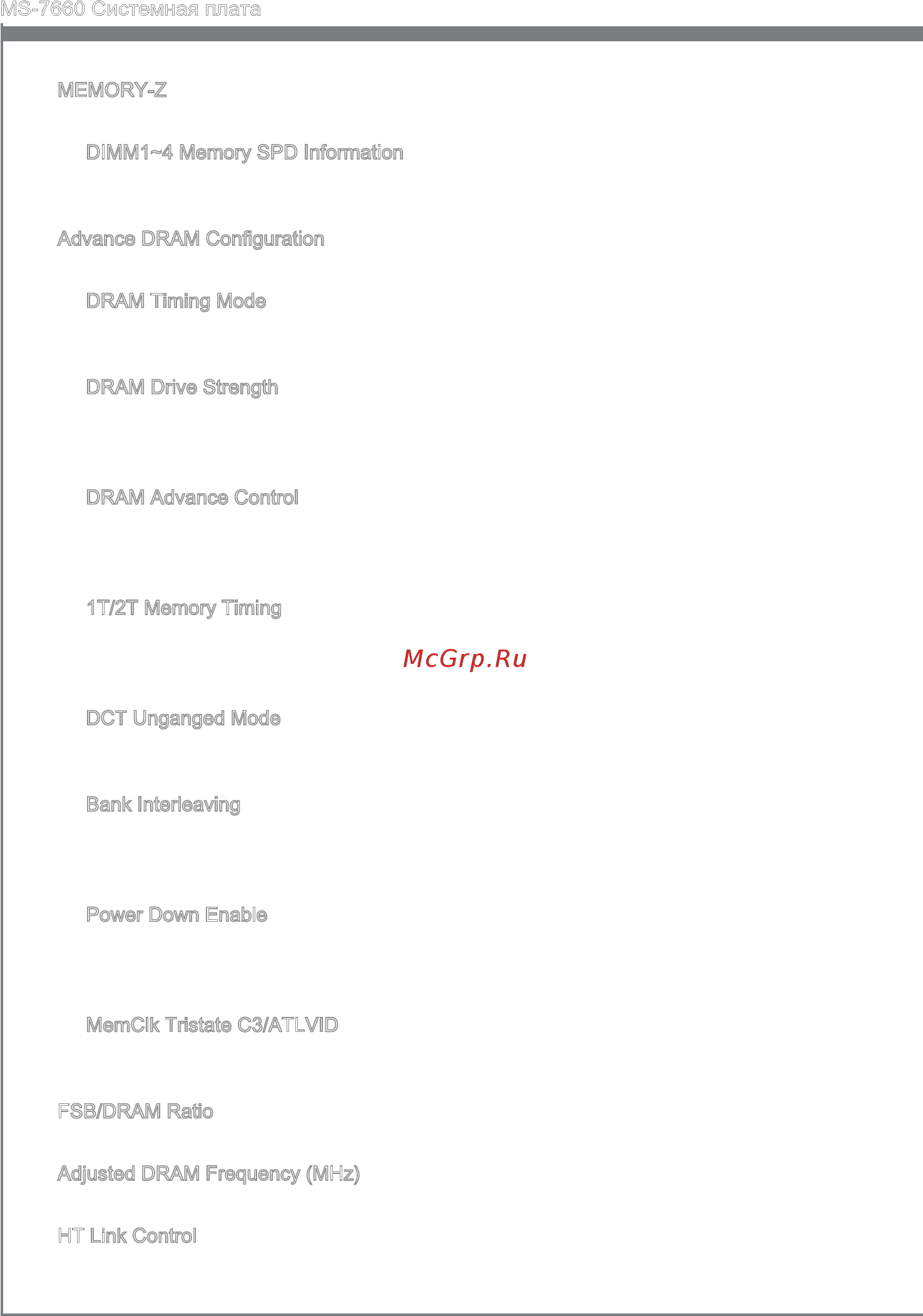

![MSI 870A FUZION [152/154] Русский](/views2/1208791/page152/bg98.png)
Ru-34
MS-7660 Системная плата
Русский
MS-7660 Системная плата
Русский
MEMORY-Z
Нажмите <Enter> для входа в подменю.
DIMM1~4 Memory SPD Information
Нажмите <Enter> для входа в подменю. Этот пункт показывает информацию об
установленных модулях памяти.
Advance DRAM Conguration
Нажмите <Enter> для входа в подменю.
DRAM Timing Mode
Этот пункт позволяет автоматически определять все временные параметры
DRAM.
DRAM Drive Strength
Эта опция позволяет контролировать форму сигнала шины данных памяти.
Увеличение крутизны фронта сигнала может повысить стабильность системы
при разгоне.
DRAM Advance Control
Этот пункт позволяет автоматически определять все временные параметры
DRAM. При установке значения [DCT 0], [DCT 1] или [Auto], некоторые пункты
появляются и доступны.
1T/2T Memory Timing
Этот пункт определяет скорость выдачи команд SDRAM. Выбор [1T] переводит
сигнальный контроллер SDRAM в режим работы 1T (T=clock cycles). Выбор [2T]
переводит сигнальный контроллер SDRAM в режим работы 2T.
DCT Unganged Mode
Этот пункт используется для объединения двух 64-битных DCT в один 128-
битный интерфейс.
Bank Interleaving
Bank Inter leaving является важным параметром, влияющим на
производительность памяти. Его включение позволяет обращаться к
нескольким банкам памяти одновременно.
Power Down Enable
Этот пункт контролирует работу технологии энергосбережения. При отсутствии
обращений к памяти в течение некоторого времени, система автоматически
уменьшает питание для памяти.
MemClk Tristate C3/ATLVID
Этот пункт позволяет включать/выключать режим работы с тремя состояниями
во время C3 и ATLVID.
FSB/DRAM Ratio
Этот пункт позволяет регулировать частоту FSB и DRAM.
Adjusted DRAM Frequency (МHz)
Этот пункт показывает текущую частоту памяти. Только для чтения.
HT Link Control
Нажмите <Enter> для входа в подменю.
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
