134

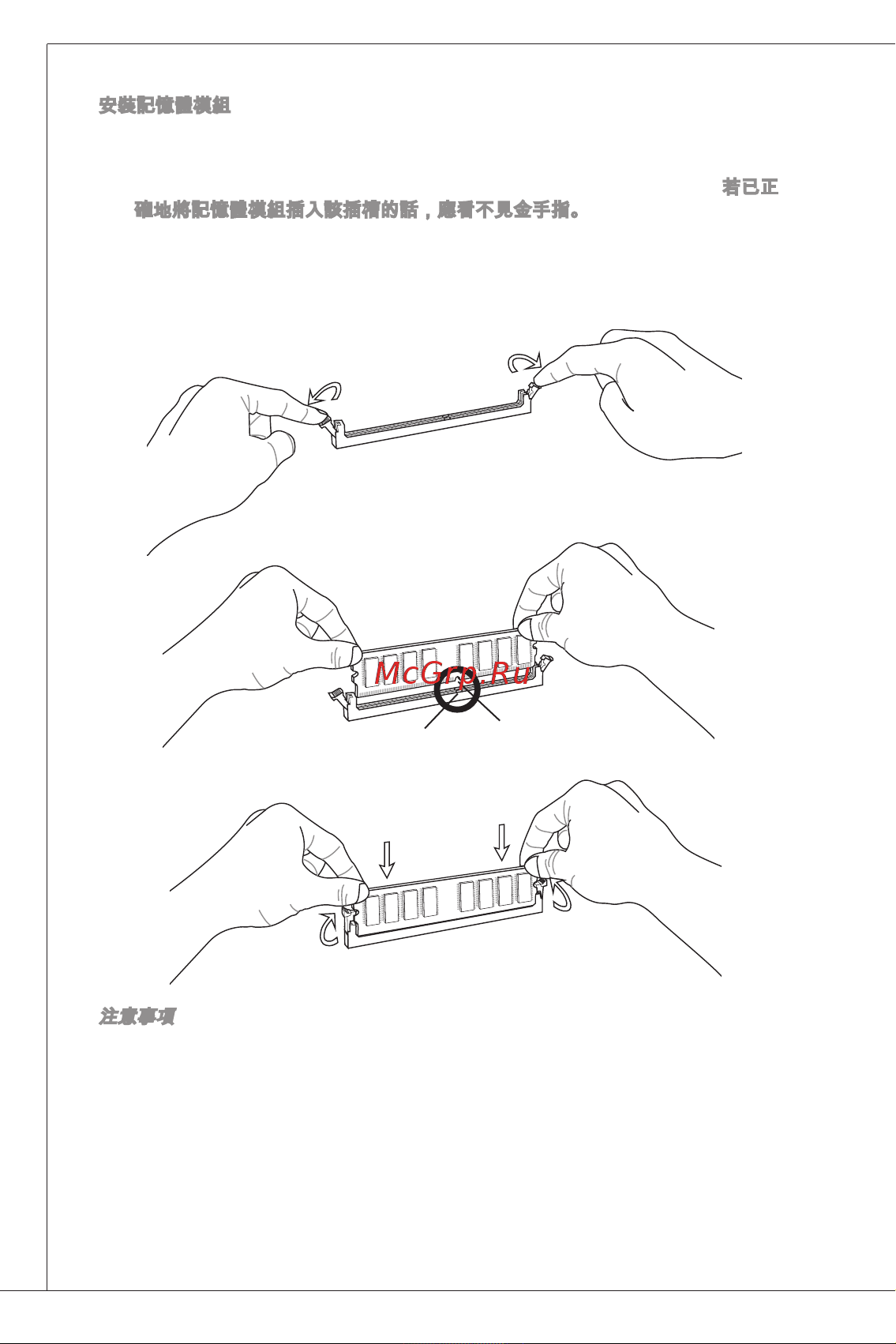

安裝記憶體模組
記憶體模組上只有一個防呆凹槽。模組只能以一種方向安裝。
將記憶體模組垂直插入插槽，直到記憶體模組上的金手指，牢固地插入插槽
內。當記憶體模組正確的被固定後，上槽兩側的塑膠卡榫會自動卡上。若已正
確地將記憶體模組插入該插槽的話，應看不見金手指。
手動檢查是否記憶體模組已經固定在適當的位置。
1.
2.
3.
注意事項
DDR3 記憶體模組，無法與 DDR2 互換，且無法向下相容 DDR2。因此請在
DDR3 插槽內安裝 DDR3 記憶體模組。
要使用雙通道模式，請確認已於不同通道的記憶體插槽，安裝相同容量及型式的
記憶體。
務必先將記憶體插入 DIMM1 插槽以確保系統正常開機。
*
*
*
防呆凹槽
防呆凸起
