MSI 740GM-P21 [135/169] Ms 7623

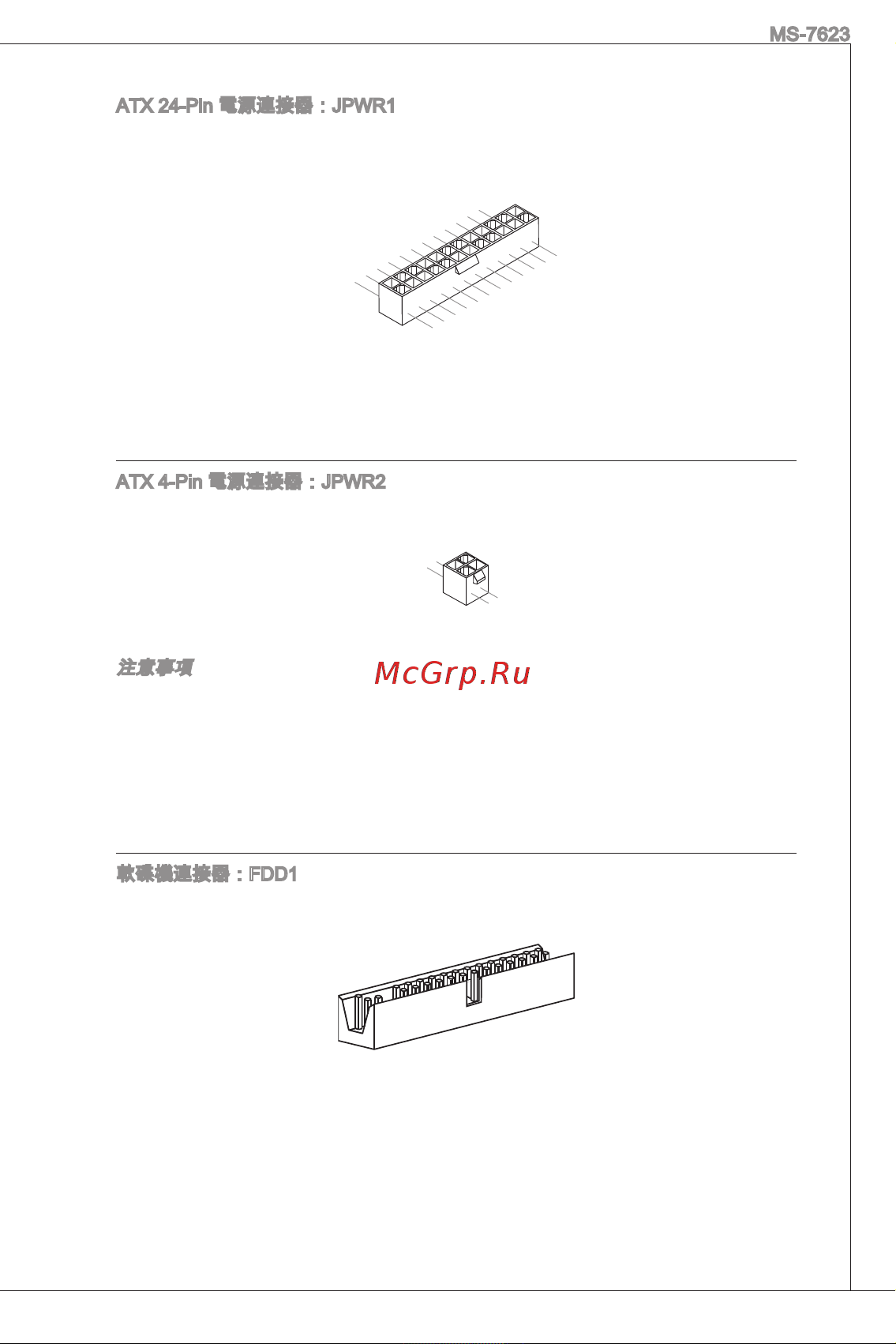

![MSI 740GM-P21 [135/169] Ms 7623](/views2/1208797/page135/bg87.png)
135
MS-7623
ATX 24-Pin 電源連接器：JPWR1
本連接器用來接 ATX 24-pin 電源供應器。連接 ATX 24-pin 電源時，請確認電源連
接器插入的方向正確且對準腳位，再將電源連接器緊密地壓入連接器內。
13 .+ 3. 3
V
1. +3 .3
V
14 .- 12 V
2. +3 .3
V
15 .G ro un d
3
.G ro un d
16 .P S- ON
#
4. +5
V
17 .G ro un d
5
.G ro un d
18 .G ro un d
6. +5 V
19 .G ro un d
7
.G ro un d
22 .+ 5
V
10 .+ 12 V
20 .R es
8. PW
R O
K
23 .+ 5
V
11
.+ 12 V
21 .+ 5
V
9. 5V SB
24 .G ro un d
12 .+ 3. 3
V
ATX 4-Pin 電源連接器：JPWR2
本電源連接器是供 CPU 使用。
4. +1 2V
2
.G ro un d
3. +1 2V
1
.G ro un d
注意事項
確認所有連接器均接到所屬的 ATX 電源供應器，以確保主機板穩定運作。
建議使用 350 瓦或以上電源，有助系統穩定性。
軟碟機連接器：FDD1
本軟碟機連接器，可支援 360KB, 720KB, 1.2MB, 1.44MB 及 2.88MB 等規格的軟
碟機。
*
*
