Содержание
- Fcc b radio frequency interference statement 1
- Micro star international ms 7592 1
- Ms 7592 1
- Part number 1
- Copyright notice 2
- Revision history 2
- Trademarks 2
- Ms 7592 3
- Safety instructions 3
- 廢電池請回收 3
- Weee statement 4
- Ms 7592 5
- Deutsch 63 7
- English 9 7
- Français 45 7
- Ms 7592 7
- Table of content 7
- Русский 8 7
- 简体中文 0 7
- 한국어 27 7
- 日本語 37 8
- 繁體中文 9 8
- Celero 9
- Core 2 quad core 2 duo pen tiu 9
- English 9
- G4 ich7 chipset for optimal system ef ficiency designed to fit the advanced inte 9
- Getting started 9
- Layout 9
- Ms 7592 9
- Processor in lga775 package the g4 m p2 delivers a high performance and professional desktop platform solution 9
- Thank you for choosing the g4 m p2 ms 7592 v6 x micro atx mainboard the g4 m p2 is based on inte 9
- Specifications 10
- Ms 7592 11
- Hardware setup 12
- Rear panel 12
- Ms 7592 13
- Atx 24 pin power connector jpwr this connector allows you to connect an atx 24 pin power supply to connect the atx 24 pin power supply make sure the plug of the power supply is inserted in the proper orientation and the pins are aligned then push down the power supply firmly into the connector 15
- Atx 4 pin power connector jpwr2 this 4 pin power connector is used to provide power to the cpu 15
- Floppy disk drive connector fdd this connector supports 360kb 720kb mb 4mb or 2 8mb floppy disk drive 15
- Important 15
- Make sure that all the connectors are connected to proper atx power supplies to ensure stable operation of the mainboard 15
- Ms 7592 15
- Power supply of 350 watts and above is highly recommended for system sta bility 15
- Cd in connector jcd this connector is provided for external audio input 17
- Front panel connectors jfp jfp2 these connectors are for electrical connection to the front panel switches and leds the jfp is compliant with inte 17
- Front panel i o connectivity design guide 17
- Ms 7592 17
- S pdif out connector jsp this connector is used to connect s pdif sony philips digital interconnect format interface for digital audio transmission 17
- Serial port connector jcom this connector is a 6550a high speed communication port that sends receives 6 bytes fifos you can attach a serial device 17
- Front panel audio connector jaud this connector allows you to connect the front panel audio and is compliant with inte 18
- Front panel i o connectivity design guide 18
- Front usb connector jusb jusb2 this connector compliant with inte 18
- I o connectivity design guide is ideal for connecting high speed usb interface peripherals such as usb hdd digital cam eras mp3 players printers modems and the like 18
- Tpm module connector jtpm this connector connects to a tpm trusted platform module module please re fer to the tpm security platform manual for more details and usages 18
- Chassis intrusion connector jci this connector connects to the chassis intrusion switch cable if the chassis is opened the chassis intrusion mechanism will be activated the system will record this status and show a warning message on the screen to clear the warning you must enter the bios utility and clear the record 19
- Clear cmos jumper jbat there is a cmos ram on board with an external battery power supply to preserve the system configuration data with the cmos ram the system can automatically boot os every time it is turned on if you want to clear the system configuration use the button to clear data press the button to clear the data 19
- Important you can clear cmos by shorting 2 3 pin while the system is off then return to 2 pin position avoid clearing the cmos while the system is on it will damage the mainboard 19
- Keep data clear data 19
- Ms 7592 19
- Parallel port header jlpt this connector is used to connect an optional parallel port bracket the parallel port is a standard printer port that supports enhanced parallel port epp and extended capabilities parallel port ecp mode 19
- Ms 7592 21
- Bios setup 22
- Ms 7592 23
- Ms 7592 25
- Celero 27
- Core 2 quad core 2 duo pen tiu 27
- G4 ich7 칩셋에 기반을 둔 제품 입니다 lga775 패키지에 있는 고급의 inte 27
- G4 m p23 ms 7592 v6 x micro atx 메인보드를 선택해주셔서 감사합니다 g4 m p23는 최적의 시스템 효율을 위해 inte 27
- Ms 7592 27
- 레이아웃 27
- 시작하기 27
- 프로세서에 적합하게 디자인된 g4 m p23는 고성능과 전문적인 데스크톱 플랫폼 솔루션을 제공합니다 27
- 한국어 27
- 사양 28
- Ms 7592 29
- 뒷면 30
- 하드웨어 설치 30
- Ms 7592 31
- Atx 24 핀 전원 커넥터 jpwr 이 커넥터를 사용하여 atx 24 핀 전원 공급장치를 연결할 수 있습니다 atx 24 핀 전원 공급장치를 연결하려면 전원 공급장치의 플러그가 올바른 방향으로 삽입되 었는지 핀이 정렬되었는지 확인하십시오 그리고 나서 전원 공급 장치를 커넥터 안쪽으로 꽉 맞게 누릅니다 33
- Atx 4 핀 전원 커넥터 jpwr2 이 4 핀 전원 커넥터는 cpu에 전원을 공급하는 데 사용됩니다 33
- Ms 7592 33
- 모든 전원 커넥터가 올바른 atx 전원 공급장치에 연결되어 메인보드의 작동이 안정적인지 확인하십시오 33
- 시스템 안정성을 위해 350와트 이상의 전원 공급장치를 권장합니다 33
- 중요 사항 33
- 플로피 디스크 장치 커넥터 fdd 이 커넥터는 360 kb 720 kb mb 4 mb 또는 2 8 mb 플로피 디스크 드라 이브를 지원합니다 33
- Cd 입력 커넥터 jcd 이 커넥터는 외부 오디오 입력용으로 제공됩니다 35
- Front panel i o connectivity design guide를 준수합니다 35
- Ms 7592 35
- S pdif 출력 커넥터 jsp 이 커넥터는 디지털 오디오 전송을 위해 s pdif sony philips digital intercon nect format 인터페이스를 연결하는 데 사용됩니다 35
- 시리얼 포트 커넥터 jcom 이 커넥터는 6550a 고속 통신 포트로서 6 바이트의 fifo를 송수신합니다 시리 얼 장치를 연결할 수 있습니다 35
- 전면 패널 커넥터 jfp jfp2 이 커넥터는 전면 패널 스위치 및 led에 대한 전기 연결에 사용됩니다 jfp 은 inte 35
- Front panel i o connectivity design guide를 준수합니다 36
- I o connectivity design guide를 준수한 이 커넥터는 usb hdd 디지털 카 메라 mp3 플레이어 프린터 모뎀 등과 같은 고속의 usb 인터페이스 주변 장치를 연결하는 데 적합합니다 36
- Tpm 모듈 커넥터 jtpm 이 커넥터는 tpm trusted platform module 모듈에 연결됩니다 자세한 내용과 사 용법은 tpm 보안 플랫폼 설명서를 참조하십시오 36
- 전면 usb 커넥터 jusb jusb2 inte 36
- 전면 패널 오디오 커넥터 jaud 이 커넥터를 사용하여 전면 패널 오디오를 연결할 수 있으며 이 커넥터는 inte 36
- Cmos 클리어 점퍼 jbat 보드에 시스템 구성 데이터를 유지하기 위해 외부 배터리로부터 전원을 공급 받 은 cmos ram이 있습니다 cmos ram의 경우 시스템을 켤 때마다 시스템이 os를 자동으로 부팅합니다 시스템 구성을 지우려면 점퍼를 설정하여 데이터를 지우십시오 37
- Ms 7592 37
- 데이터 유지 데이터 지우기 37
- 병렬 포트 헤더 jlpt 이 커넥터는 옵션인 병렬 포트 브래킷을 연결하는 데 사용됩니다 병렬 포트는표 준 프린터 포트로서 확장 병렬 포트 epp 및 확장 성능 병렬 포트 ecp 모드를 지원합니다 37
- 섀시 침임 커넥터 jci 이 커넥터는 섀시 침입 스위치 케이블에 연결됩니다 섀시가 열리는 경우 섀시 침 입 메커니즘이 활성화됩니다 시스템이 이 상태를 기록하고 화면에 경고 메시지를 표시합니다 경고를 지우려면 bios 유틸리티에서 레코드를 지워야 합니다 37
- 중요 사항 시스템이 꺼져 있는 동안 2 3 핀을 단락시켜 cmos를 지울 수 있습니다 그리고 나 서 2 핀 위치로 돌아가십시오 시스템이 켜 있는 동안에는 cmos를 지우지 마십 시오 그럴 경우 메인보드가 손상될 수 있습니다 37
- Ms 7592 39
- Bios 설정 40
- Ms 7592 41
- Ms 7592 43
- Avancés dans le paquet lga775 les séries g4 m p23 sont très performanantes et offrant une solution adaptée tant aux professionnels qu aux particuliers 45
- Celero 45
- Core 2 quad core 2 duo pentiu 45
- Français 45
- Félicitations vous venez d aquérir une carte mère des séries micro atx g4 m p23 ms 7592 v6 x les séries g4 m p23 sont basées sur les puces inte 45
- G4 ich7 offrant un système très performant la carte fonctionne avec les proces seurs inte 45
- Ms 7592 45
- Pour commencer 45
- Schéma 45
- Spécifications 46
- Ms 7592 47
- Installation du matériel 48
- Panneau arrière 48
- Ms 7592 49
- Assurez vous que tous les connecteurs sont reliés à l alimentation atx pour assurer une stabilité de la carte mère 51
- Connecteur d alimentation atx 24 pin jpwr ce connecteur vous permet de connecter l alimentation atx 24 pin pour cela as surez vous que le connecteur est bien positionné dans le bon sens et que les pins sont alignées abaissez alors l alimentation d énergie dans le connteur 51
- Connecteur d alimentation atx 4 pin jpwr2 ce connecteur d alimentation de 4 pin sert à alimenter le cpu 51
- Connecteur floppy disk drive fdd ce connecteur supporte les formats 360 kb 720 kb mb 4 mb ou 2 8 mb 51
- Important 51
- L alimentation 350 watts ou supérieur est recommandée pour la stabilité du système 51
- Ms 7592 51
- Connecteur cd in jcd ce connecteur est fournit pour un audio externe d entrer 53
- Connecteur de port sérial jcom ce connecteur est un port de communications de haute vitesse de 6550a qui envoie reçoit 6 bytes fifos vous pouvez attacher un périphérique sérial 53
- Connecteur s pdif out jsp ce connecteur sert à connecter l interface s pdif sony philips digital intercon nect format pour une transmission numérique audio 53
- Connecteurs panneau avant jfp jfp2 ces connecteurs sont pour des connexion électriques aux cummutateurs et leds le jfp est compatible ave inte 53
- Front panel i o connectivity design guide 53
- Ms 7592 53
- Connecteur audio panneau avant jaud ce connecteur vous permet de connecter un audio en panneau avant il est com patible avec inte 54
- Connecteur de module tpm jtpm ce connecteur est relié à un module tpm trusted platform module veuillez vous référer au manuel de tpm plate forme de sécurité pour plus de détails et d utilisations 54
- Connecteur usb avant jusb jusb2 ce connecteur compatible avec inte 54
- Front panel i o connectivity design guide 54
- I o connectivity design guide est idéal pour connecter les usb périphérique d interface de haute vitesse tel que usb hdd caméra numérique lecteur mp3 imprimants modems et etc 54
- Cavalier d effacement cmos jbat le cmos ram intégré reçoit une alimentation d une batterie externe qui per met de garder les données de configuration du système avec le cmos ram le système peut automatiquement amorcer os chaque fois qu il soit allumé si vous voulez effacer la configuration du système réglez le cavalier pour effacer les données 55
- Connecteur châssis intrusion jci ce connecteur est connecté à un câble châssis instrusion switch si le châssis est ouvert l interrupteur en informera le système qui enregistrera ce statut et affichera un écran d alerte pour effacer ce message d alerte vous devez entrer dans le bios et désactiver le record 55
- Connecteur de port parallèle jlpt ce connecteur sert à connecter un support de port parallèle optionnel le port parallèle est un port d imprimante standard qui supporte les modes enhanced parallel port epp et extended capabilities parallel port ecp 55
- Conserver les données effacer les données 55
- Important vous pouvez effacer le cmos en positionnant les 2 3 pin lorsque le pc n est pas allumé puis il faut remettre le cavalier en position 2 pin evitez surtout d effacer le cmos lorsque le pc est allumé cela endommagera la carte mère 55
- Ms 7592 55
- Ms 7592 57
- Réglage bios 58
- Ms 7592 59
- Ms 7592 61
- Celero 63
- Core 2 quad core 2 duo pentiu 63
- Danke dass sie das g4 m p23 ms 7592 v6 x micro atx mainboard gewählt haben das g4 m p23 basiert auf dem inte 63
- Deutsch 63
- Einleitung 63
- G4 ich7 chipsatz und ermögli cht so ein optimales und effizientes system entworfen um den hochentwickelten inte 63
- Layout 63
- Ms 7592 63
- Prozessor für sockel lga775 zu unterstützen stellt das g4 m p23 die ideale lösung zum aufbau eines professionellen hochleistungsdesktopsystems dar 63
- Spezifikationen 64
- Ms 7592 65
- Hardware setup 66
- Hinteres anschlusspanel 66
- Ms 7592 67
- Anschluss des diskettenlaufwerks fdd der anschluss unterstützt ein diskettenlaufwerke mit 360kb 720kb mb 4mb oder 2 8mb kapazität 69
- Atx 24 poliger stromanschluss jpwr hier können sie ein atx 24 pin netzteil anschließen wenn sie die verbindung herstellen stellen sie sicher dass der stecker in der korrekten ausrichtung ein gesteckt wird und die pins ausgerichtet sind drücken sie dann den netzteilsteck er fest in den steckersockel 69
- Atx 4 poliger stromanschluss jpwr2 dieser stromanschluss wird verwendet um die cpu mit strom zu versorgen 69
- Ms 7592 69
- Netzteile mit 350 watt und mehr werden aus gründen der systemstabilität dringend empfohlen 69
- Stellen sie die verbindung aller drei anschlüsse mit einem angemessenem atx netzteil sicher um den stabilen betrieb des mainboards sicher zu stellen 69
- Wichtig 69
- Cd eingang jcd dieser anschluss wird für externen audioeingang zur verfügung gestellt 71
- Front panel i o con nectivity design guide 71
- Frontpanel anschlüsse jfp jfp2 die anschlüsse für das frontpanel dienen zum anschluss der schalter und leds des frontpaneels jfp erfüllt die anforderungen des inte 71
- Ms 7592 71
- S pdif ausgang jsp die spdif sony philips digital interconnect format schnittstelle wird für die übertragung digitaler audiodaten verwendet 71
- Serieller anschluss jcom es handelt sich um eine 6550a kommunikationsschnittstelle die 6 bytes fifos senden empfängt hier lässt sich eine serielle maus oder andere serielle geräte direkt anschließen 71
- Audioanschluss des frontpanels jaud der audio frontanschluss ermöglicht den anschluss von audioein und ausgän gen eines frontpanels der anschluss entspricht den richtlinien des inte 72
- Front panel i o connectivity design guide 72
- Front panel i o connectivity design guide und ist bestens geeignet hochgeschwindigkeits usb periph eriegeräte anzuschließen wie z b usb festplattenlaufwerke digitalkameras mp3 player drucker modems und ähnliches 72
- Tpm module anschluss jtpm dieser anschluss wird für das tpm modul trusted platform module verwendet weitere informationen finden sie im tpm sicherheitsplattform 72
- Usb frontanschluss jusb jusb2 der anschluss entspricht den richtlinien des inte 72
- Gehäusekontaktanschluss jci dieser anschluss wird mit einem kontaktschalter verbunden wird das gehäuse geöffnet wird der schalter geschlossen und das system zeichnet dies auf und gibt auf dem bildschirm eine warnung aus um die warnmeldung zu löschen muss das bios aufgerufen und die aufzeichnung gelöscht werden 73
- Halten daten löschen daten 73
- Ms 7592 73
- Parallele schnittstelle jlpt die folgende stiftleiste unterstützt den betrieb von endgeräten parallele schnitt stelle über ein optional erhältliches bracket der anschluss parallel port un terstützt die betriebsmodi epp enhanced parallel port und ecp extended capabilities port 73
- Steckbrücke zur cmos löschung jbat eistellungen des mainboards der cmos speicher wird über eine betterie mit strom versotgt damit die daten nach abschalten des pc systems erhalten ble iben weiterhin sind informationen für den start des systems in dem speicher hin terlegt sollten sie fehlermeldungen während des startvorganges erhalten kann ein zurücksetzen des cmos speichers in den ursprünglichen werkszustand helfen drücken sie dazu leicht den schalter 73
- Wichtig sie können den cmos löschen indem sie die pins 2 3 verbinden während das system ausgeschaltet ist kehren sie danach zur pinposition 2 zurück löschen sie den cmos nicht solange das system angeschaltet ist dies würde das main board beschädigen 73
- Ms 7592 75
- Bios setup 76
- Ms 7592 77
- Ms 7592 79
- Celero 81
- Core 2 quad core 2 duo pentiu 81
- G4 ich7 системная плата разработана для современного процессора inte 81
- Ms 7592 81
- Благодарим вас за выбор системной платы серии g4 m p23 ms 7592 v6 x micro atx для наиболее эффективной работы системы серия g4 m p23 изготовлена на основе чипсетов inte 81
- В конструктиве lga775 и обеспечивает высокую производительность настольных платформ 81
- Компоненты системной платы 81
- Начало работы 81
- Русский 81
- Характеристики 82
- Ms 7592 83
- Задняя панель 84
- Установка оборудования 84
- Ms 7592 85
- Ms 7592 87
- Внимание 87
- Контактный разъем питания atx jpwr этот разъем позволяет подключать 24 контактный блок питания atx к системной плате перед подключением убедитесь что все штырьки разъема от блока питания ровные и он правильно сориентирован плотно вставьте его в разъем на системной плате 87
- Контактный разъем питания atx jpwr2 этот 4 конт разъем питания используется для обеспечения питания процессора 87
- Настоятельно рекомендуется использовать блок питания 350 вт и выше для обеспечения стабильности системы 87
- Разъем fdd fdd этот разъем поддерживает флоппи диски емкостью 360кб 720кб мб 4мб или 2 8мб 87
- Убедитесь что все разъемы питания atx правильно подключены 87
- Front panel i o connectivity design guide 89
- Ms 7592 89
- Разъем cd in jcd этот разъем предназначен для подключения дополнительного аудио кабеля 89
- Разъем s pdif out jsp этот разъем используется для подключения интерфейса s pdif sony philips digital interconnect format для передачи звука в цифровом формате 89
- Разъем последовательного порта jcom этот разъем высокоскоростного коммуникационного порта 6550a с использованием 6 байтных fifo предоставляет возможность подключить последовательное устройство 89
- Разъемы для подключения передней панели jfp jfp2 эти разъемы обеспечивают подключение кнопок и индикаторов передней панели jfp соответствует спецификации inte 89
- Front panel i o connectivity design guide 90
- I o connectivity design guide идеален для подключения таких высокоскоростных периферийных устройств как usb hdd цифравых камер mp3 плееров принтеров модемов и т д 90
- Аудио разъем передней панели jaud разъем позволяет подключить аудио на передней панели он соответствует спецификации inte 90
- Разъем tpm модуля jtpm этот разъем предназначен для подключения tpm trusted platform module модуля за дополнительной информацией и возможностями использования обратитесь к руководству платформы безопасности tpm 90
- Разъем usb передней панели jusb jusb2 разъем который совместим со спецификацией inte 90
- Ms 7592 91
- Внимание очистка cmos производится соединением контактов 2 3 при отключенной системе затем следует вернуться к соединению контактов 2 избегайте очистки cmos при работающей системе это повредит системную плату 91
- Перемычки очистки cmos jbat на плате установлена cmos память с питанием от батарейки хранящая данные о конфигурации системы данные хранящиеся в cmos памяти требуются компьютеру для загрузки операционной системы при включении если у вас возникает необходимость сбросить конфигурацию системы очистить cmos воспользуйтесь этой перемычкой 91
- Разъем датчика открывания корпуса jci к этому коннектору подключается кабель датчика открывания корпуса установленный в корпусе при открывании корпуса его механизм активизируется система запоминает это событие и выдает предупреждение на экране предупреждение можно отключить в настройках bios 91
- Разъем параллельного порта jlpt этот коннектор используется для подключения опциональной планки параллельного порта параллельный порт это стандартный порт для принтера он поддерживает режимы epp усовершенствованный параллельный порт и ecp параллельный порт с дополнительными возможностями 91
- Сброс настроек 91
- Хранение настроек 91
- Ms 7592 93
- Настройка bios 94
- Ms 7592 95
- Ms 7592 97
- Ms 7592 99
- Celero 101
- Core 2 quad core 2 duo pentiu 101
- G4 和 ich7 芯片组为优化系统性能而设计的 为 lga775 封装的 inte 101
- Ms 7592 101
- 布局 101
- 感谢您购买了g4 m p23 ms 7592 v6 x micro atx 主板 g4 m p23 系列是基 于 inte 101
- 简介 101
- 简体中文 101
- 系列处理器设计的 g4 m p23 系列提供了高性能 专业化的桌面平台解决方案 101
- 规格 102
- Ms 7592 103
- 后置面板 104
- 硬件安装 104
- Ms 7592 105
- Atx 24 pin 电源接口 jpwr 此接口可以连接atx 24 pin电源适配器 在与atx 24 pin电源适配器相连时 请 务必确认 电源适配器的接头安装方向正确 针脚对应顺序也准确无误 将电源 接头插入 并使其与主板电源接口稳固连接 107
- Atx 4 pin 电源接口 jpwr2 此 4 pin 电源接口用于为 cpu 提供电源 107
- Ms 7592 107
- 为了系统稳定 推荐使用350瓦 或更高 的电源 107
- 注意 107
- 确认所有接口都连接到合适的atx电源上以保证主板的稳定运行 107
- 软盘驱动接口 fdd 此接口支持 360kb 720kb mb 4mb 或 2 8mb 软盘驱动器 107
- Cd in 接口 jcd 此接口用于提供外部音频输入 109
- Ms 7592 109
- S pdif out 接口 jsp 此接口用于连接s pdif sony philips 数字互连界面 数字音频传输界面 109
- 串行端头接口 jcom 此接口是一个可以发送 接收 6个字节fifos的 6550a高速通信端口 您可以连接 一个串行设备 109
- 前置面板接口 jfp jfp2 这些接口用来为前置面板上的开关和led提供电源 jfp 和inte 109
- 的前置i o连接 规格兼容 109
- Tpm 模组接口 jtpm 此接口可以连接一个tpm 安全平台模组 模组 请参考tpm安全平台手册以获 得更多细节和用法 110
- 前置 usb 接口 jusb jusb2 此接口和inte 110
- 前置面板音频接口 jaud 此接口用于连接前置面板上的音频接口 它和inte 110
- 的i o前置面板连接规格兼容 110
- 的i o前置面板连接规格兼容 它可以连接高速的usb界面设备 例 如usb硬盘 数码相机 mp3 播放器 打印机 调制解调器等 110
- Ms 7592 111
- 保持数据 清除数据 111
- 并行端口接头 jlpt 此接口用于连接一个可选的并行端口接口 此并行端口是一个标准的打印机端 口 支持epp 增强并行端口 和ecp 扩展功能并行端口 模式 111
- 机箱入侵接口 jci 此接口与机箱入侵开关线缆相连 如果机箱被打开了 此接头会短接 系统会记 录此状态 并在屏幕上显示警告信息 要消除这一警告信息 您必须进入bios设 置工具清除此记录 111
- 注意 在系统关闭时 您可以通过短接2 3针脚来清除cmos数据 然后返回到 2针脚短 接的状态 请避免在系统开机时清除cmos 这样可能会对主板造成损害 111
- 清除 cmos 跳线 jbat 主板上建有一个 cmos ram 保存系统配置数据 数据通过一枚外置电池供电保 持 cmos ram 是每次计算机启动时引导操作系统用的 如果您想清除系统配置 数据 可以设置跳线来清除数据 111
- Ms 7592 113
- Bios 设置 114
- Ms 7592 115
- Ms 7592 117
- Celero 119
- Core 2 quad core 2 duo pentiu 119
- G4 ich7 晶片組 並針對 lga775 架構的 inte 119
- Ms 7592 119
- 主機板配置圖 119
- 感謝您購買 g4 m p23 系列 ms 7592 v6 x micro atx 主機板 g4 m p23 系列 主機板 係採用 inte 119
- 簡介 119
- 系列處理器來設計 g4 m p23 系列 提供您高效能及專業的桌上型電腦平台解決方案 119
- 繁體中文 119
- 規格 120
- Ms 7592 121
- 硬體設定 122
- 背板 122
- Ms 7592 123
- Atx 24 pin 電源接頭 jpwr 本接頭用來接 atx 24 pin 電源供應器 連接 atx 24 pin 電源時 請確認電源接頭 插入的方向正確且對準腳位 再將電源接頭緊密地壓入 125
- Atx 4 pin 電源接頭 jpwr2 本電源接頭是供 cpu 使用 125
- Ms 7592 125
- 建議使用 350 瓦或以上電源 有助系統穩定性 125
- 注意事項 125
- 確認所有接頭均接到所屬的 atx 電源供應器 以確保主機板穩定運作 125
- 軟碟機接頭 fdd 本軟碟機接頭 可支援 360kb 720kb mb 4mb 及 2 8mb 等規格的軟碟 機 125
- Cd in 接頭 jcd 本接頭接外接音效 127
- Ms 7592 127
- S pdif out 接頭 jsp 本接頭可接到 s pdif sony philip digital interconnect format 介面以傳輸數 位音效 127
- 序列埠接頭 jcom 本接頭是個可傳送或接收 6 位元組 fifo 的 6550a 高速通信埠 您可直接接上 序列裝置 127
- 面板接頭 jfp jfp2 這些接頭連接到前置面板開關及 led 指示燈 jfp 的規格符合 inte 127
- 面板輸入 輸出連接設計規格 127
- Tpm 接頭 jtpm 本接頭接到可信任安全模組 更多詳情請參閱 tpm 安全平台使用手冊 128
- 面板 usb 接頭 jusb jusb2 本接頭規格符合 inte 128
- 面板輸入 輸出設計規格 128
- 面板輸入 輸出連接設計規格 適用於高速 usb 介面 例 如 usb 硬碟 數位相機 mp3 播放器 印表機 數據機等相關週邊裝置 128
- 面板音效接頭 jaud 本接頭接到面板音效 且規格符合 inte 128
- Ms 7592 129
- 保留資料 清除資料 129
- 平行埠接頭 jlpt 本接頭是用來接另行選配平行埠擋板 平行埠是標準印表機埠 支援增強型平行 埠 epp 及延伸功能埠 ecp 模式 129
- 機殼開啟警告開關接頭 jci 本接頭接到機殼開啟開關排線 在機殼被打開時 會啟動機殼開啟機制 系統會 記錄該狀態 並於螢幕上顯示警告訊息 請進入 bios 設定程式中清除此紀錄訊 息 129
- 注意事項 系統關閉時 請將 2 3 腳位短路以清除 cmos 資料 然後回到 2 腳位短路的狀 態 切記勿在系統開機的狀態下進行 cmos 資料清除 以免主機板受損 129
- 清除 cmos 跳線 jbat 主機板上有一個 cmos ram 是利用外接電池來保存系統的設定 cmos ram 可讓系統在每次開機時 自動啟動作業系統 若要清除系統設定 請使用本跳 線 129
- Ms 7592 131
- Bios 設定 132
- Ms 7592 133
- Ms 7592 135
- Celero 137
- Core 2 quad core 2 duo pentiu 137
- G4 ich7チップセットを 搭載し lga775 inte 137
- Ms 7592 137
- この度はg4 m p23 ms 7592 v6 x micro atxマザーボードをお買い上げいただ き 誠にありがとうございます g4 m p23はinte 137
- はじめに 137
- プロセ ッサーに対応したハイパフォーマンスデスクトップソリューションを構築する ことができます 137
- レイアウト 137
- 日本語 137
- マザーボードの仕様 138
- Ms 7592 139
- I oパネル 140
- ハードウェアセットアップ 140
- Ms 7592 141
- Atx 24ピン電源コネクター jpwr atx 24電源ピンコネクターを接続します 接続の際にはコネクターの向きに注 意して奥までしっかり差し込んでください 通常はコネクターのフックの向き を合わせれば正しく接続されます 143
- Atx 4ピン電源コネクター jpwr2 この4ピン電源コネクターは cpuに電源を供給します 143
- Fddコネクター fdd 本製品は360kb 720kb mb 4mb及び2 8mbのフロッピーディスクド ライブに対応しています 143
- Ms 7592 143
- W以上の電源容量を持ち 安定した電源供給が可能な電源ユニットをご使 用ください 143
- 本製品を動作させるには上記二つのコネクターを正しく接続している必要があ ります 143
- 注意 143
- Cd入力コネクター jcd このコネクターは外部のオーディオ入力のために搭載されています 145
- Ms 7592 145
- S pdif出力コネクター jsp デジタルフォーマットで音声ソースを出力するためのインターフェイスです 5 チャンネル 7 チャンネルサウンド音声出力に対応しています 145
- のフロン トパネル接続デザインガイドに準拠しています 145
- シリアルポートコネクター jcom 6550aチップを採用した 6バイトfifoにてデータ転送を行います このコネク ターにシリアルマウスまたは他のシリアルデバイスを接続できます 145
- フロントパネルコネクター jfp jfp2 本製品には フロントパネルスイッチやledを対象とした電子的接続用に 二 つのフロントパネルコネクターが用意されています jfp はインテ 145
- I o connectivity design guideに準拠して usb hdd ディジタルカメラ mp3プレーヤ プリンタ モデム そのほかの高速usbイ ンターフェース周辺機器へ接続することができます 146
- Tpmモジュールコネクター jtpm このコネクターはtpm trusted platform module モジュールを接続します 詳細 についてはtpmセキュリティプラットホームマニュアルを参照してください 146
- のフロントパネル接続 デザインガイドに準拠しています 146
- フロントusbコネクター jusb jusb2 このコネクターはinte 146
- フロントパネルオーディオコネクター jaud フロントパネルオーディオピンヘッダーを使用すると フロントパネルからの オーディオ出力が可能になります ピン配列はインテ 146
- Ms 7592 147
- クリアcmosジャンパ jbat 本製品にはbiosの設定情報を保持するなどの目的でcmosメモリを搭載してお り 搭載するボタン電池から電力を供給することで情報を保持しています こ のcmosメモリに蓄えられたデバイス情報によって osを迅速に起動させるこ とが可能になります システム設定をクリアしたい場合はこのジャンパを押し てください 147
- ケース開放センサーコネクター jci このコネクターはケーススイッチに接続されます ケースが開けられると ケ ース開放センサーはショートになります システムはこの状態を記録し 警 告メッセージを画面に表示します この警告メッセージをクリアするには bios画面を開いてメッセージを消去します 147
- データを保存 データをクリア 147
- パラレルポートヘッダ jlpt このコネクターはオプションのパラレルポートブラケットを接続します パラ レルポートは標準的なプリンターポートであり epp enhanced parallel port と ecp extended capabilities parallel port モードをサポートします 147
- 注意 cmosクリアを行う際は まずコンセントから電源コードを抜いてください cmosをクリアするには システムがオフの間にピン2 3をショート 短絡 しま す 次いでピン 2をショートに戻します システム起動時のcmosのクリアは 絶対止めてください マザーボードの破損や火災などに及ぶ危険があります 147
- Ms 7592 149

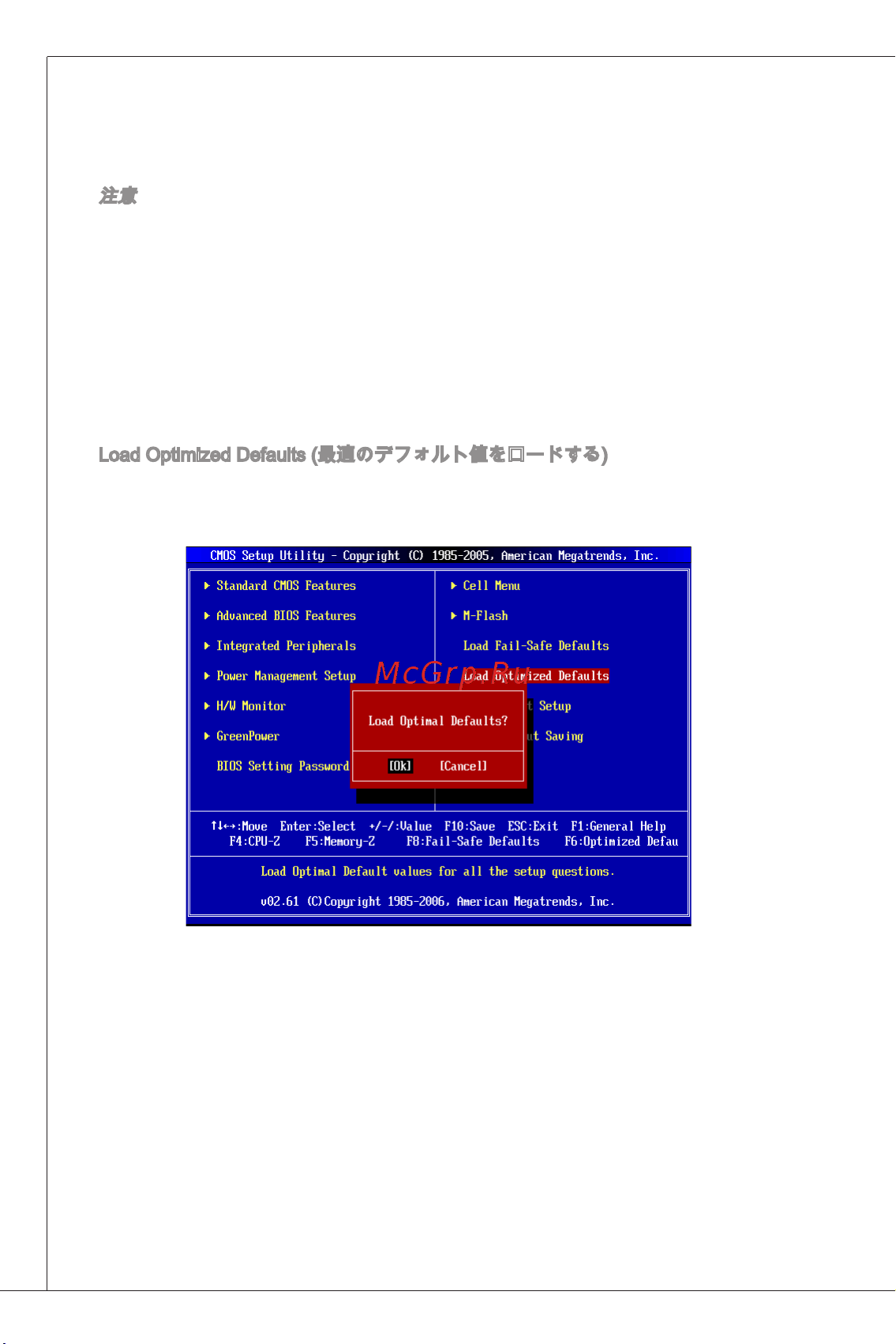

- Biosの設定 150
- Ms 7592 151
- Ms 7592 153
- 有毒有害物质或元素名称及含量标识 155
Похожие устройства
- MSI G41M-P25 Инструкция по эксплуатации
- MSI G41M-P26 Инструкция по эксплуатации
- MSI G31TM-P35 Инструкция по эксплуатации
- MSI G31TM-P31 Инструкция по эксплуатации
- MSI FM2-A55M-P33 Инструкция по эксплуатации
- MSI 990XA-GD55 Инструкция по эксплуатации
- MSI 990FXA-GD65 Инструкция по эксплуатации
- MSI 990FXA-GD80 Инструкция по эксплуатации
- MSI 860GM-P43 (FX) Инструкция по эксплуатации
- MSI 970A-G43 Инструкция по эксплуатации
- MSI 970A-G45 Инструкция по эксплуатации
- MSI 970A-G46 Инструкция по эксплуатации
- MSI G31M4-F Инструкция по эксплуатации
- MSI G31M4-L Инструкция по эксплуатации
- MSI G31TM-P21 Инструкция по эксплуатации
- MSI G31TM-P25 Инструкция по эксплуатации
- MSI ECLIPSE PLUS Инструкция по эксплуатации
- MSI ECLIPSE SLI Инструкция по эксплуатации
- MSI X58 PLATINUM Инструкция по эксплуатации
- MSI X58 PLATINUM SLI Инструкция по эксплуатации
Скачать
Случайные обсуждения
