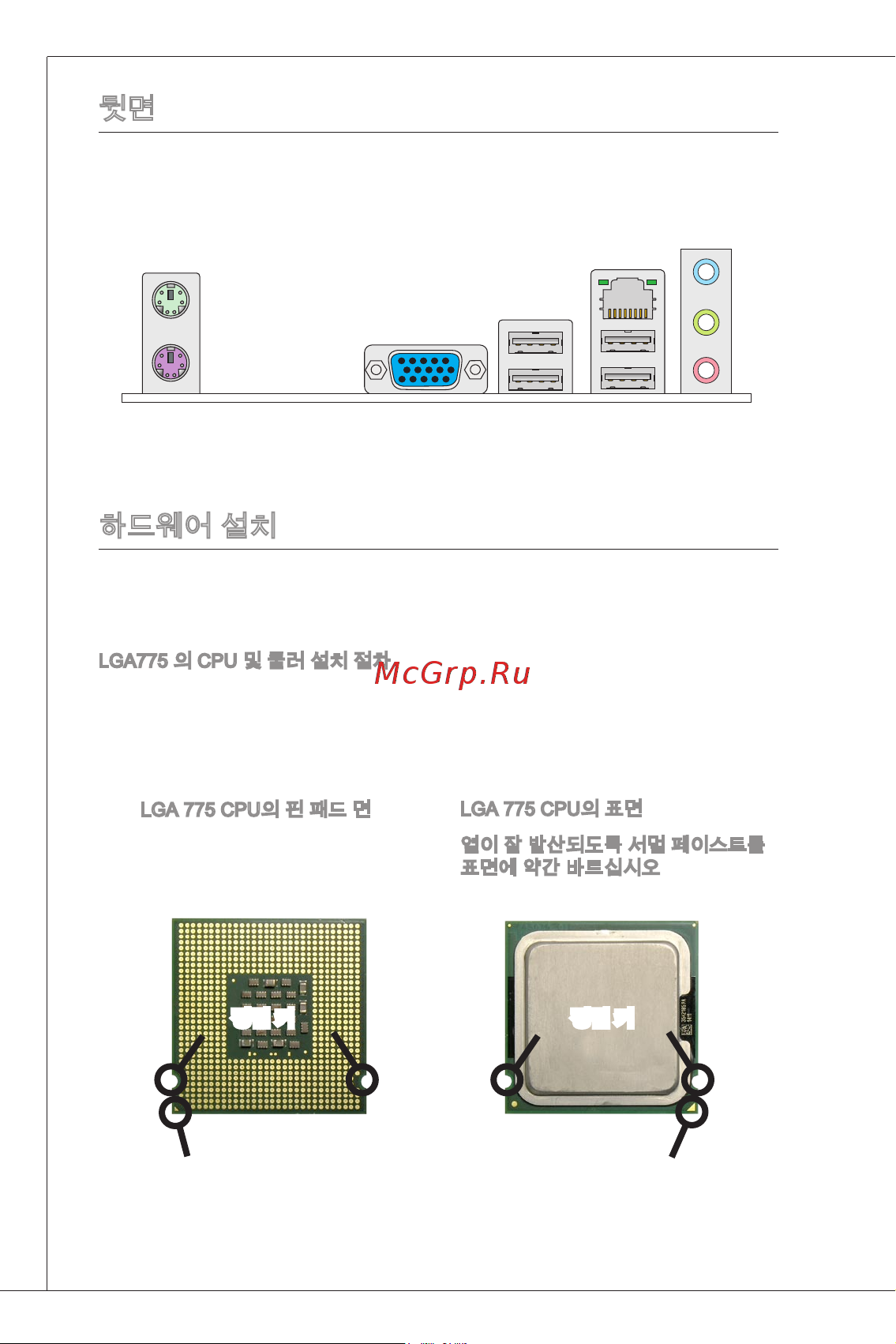

뒷면
뒷면에는 다음 커넥터가 있습니다.
LGa 775 CPu의 핀 패드 면
LGa 775 CPu의 표면
열이 잘 발산되도록 서멀 페이스트를
표면에 약간 바르십시오.
하드웨어 설치
이 장에서는 CPu, 메모리 모듈, 확장 카드의 설치 방법과 메인보드의 점퍼 설정 방
법을 설명합니다. 또한 마우스, 키보드 등과 같은 주변 장치의 연결 방법을 설명합
니다. 설치하는 동안, 부품을 주의해서 취급하고 설치 절차를 잘 따르십시오.
LGa775 의 CPu 및 쿨러 설치 절차
설치 시 과열을 방지하는 쿨러를 상단에 연결하십시오. CPu 쿨러가 없으면 컴퓨
터 시작하기 전에 지역 대리점에 연락하십시오.
정렬 키 정렬 키
노란색 삼각형은 핀 의 표시
기입니다.
노란색 삼각형은 핀 의 표시
기입니다.
마우스
키보드 VGa 포트
Lan
uSB 포트
라인입력
라인 출력
마이크
