68

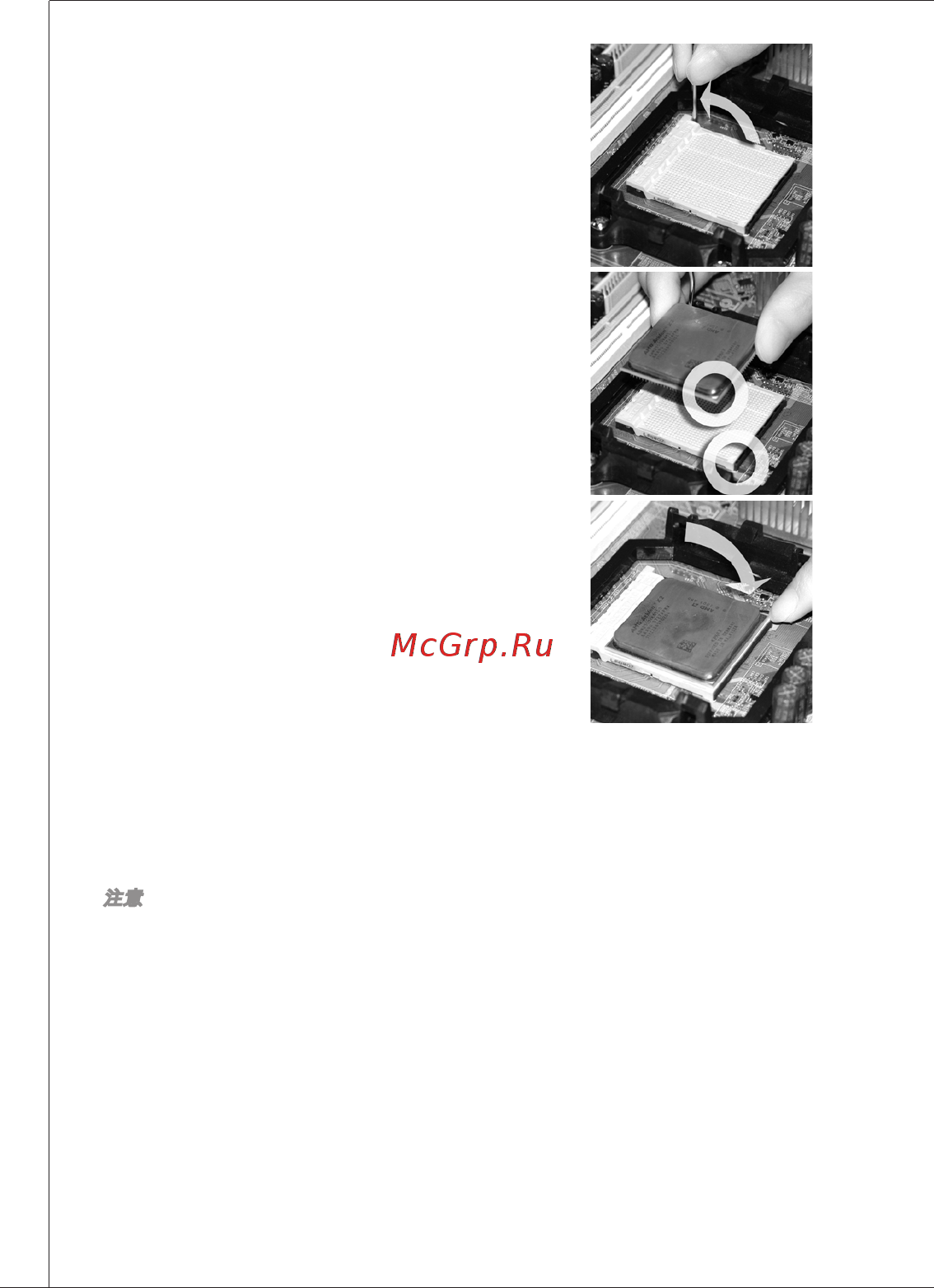

下記の手順に従って正しくCPuとCPuクーラーを
装着してください。装着方法を誤ると最悪の場合
CPuやマザーボードなどの破損を招きます。
固定レバーを横にずらし、90度まで引き上げま
す。レバーの引き上げが甘いとCPuの取り付け
が不十分になり動作不良やショートの原因にな
るのでご注意ください。
CPu上の金色の三角印（取り付け目印）と、ソ
ケット上の三角印を合わせてCPuを装着しま
す。
CPuが正しく装着された状態では、ピンがソケ
ットにぴったりと差し込まれています。横から
見て、ピンが浮いているような状態であれば、
向きを確認して取付をやり直してください。間
違ったCPuの装着はCPuやマザーボードに重大
な損傷を与えてしまいますので、くれぐれもご
注意ください。
CPuを指でソケットにぐっと押し付けながら、
固定レバーを倒してCPuを固定します。レバー
で固定する際はCPuが押し戻される傾向がある
ので、レバーが固定されるまでCPuを抑える指
を離さないでください。
ヒートシンクをリテンションの上に設置し、片
側の金具を押し下げて、ソケットのフックに取
り付けます。
そして、反対側にあるクリップも下に押し下げ
て、ヒートシンクを固定します。固定レバーの位置を確認し、時計回りの方
向で回します。
安全フックを固定ボルトに引っかかるまで回します。
CPuファンの電源ケーブルをコネクターに接続します。
注意
本書の画像はソケットam CPuクーラーの装着には参照用であり、お手元の
製品とは細部が異なる場合があります。予めご了承ください。
CPuファンを固定するバネ状の金具は、弾力性の強い素材が使用されていま
す。ロックを解除する際に弾けるように戻り、指などを挟む危険性がありま
す。マイナスドライバーなどでバネの先端を押さえながら作業を行いと良いで
しょう。
.
2.
.
4.
5.
6.
7.
8.
*
*
