8

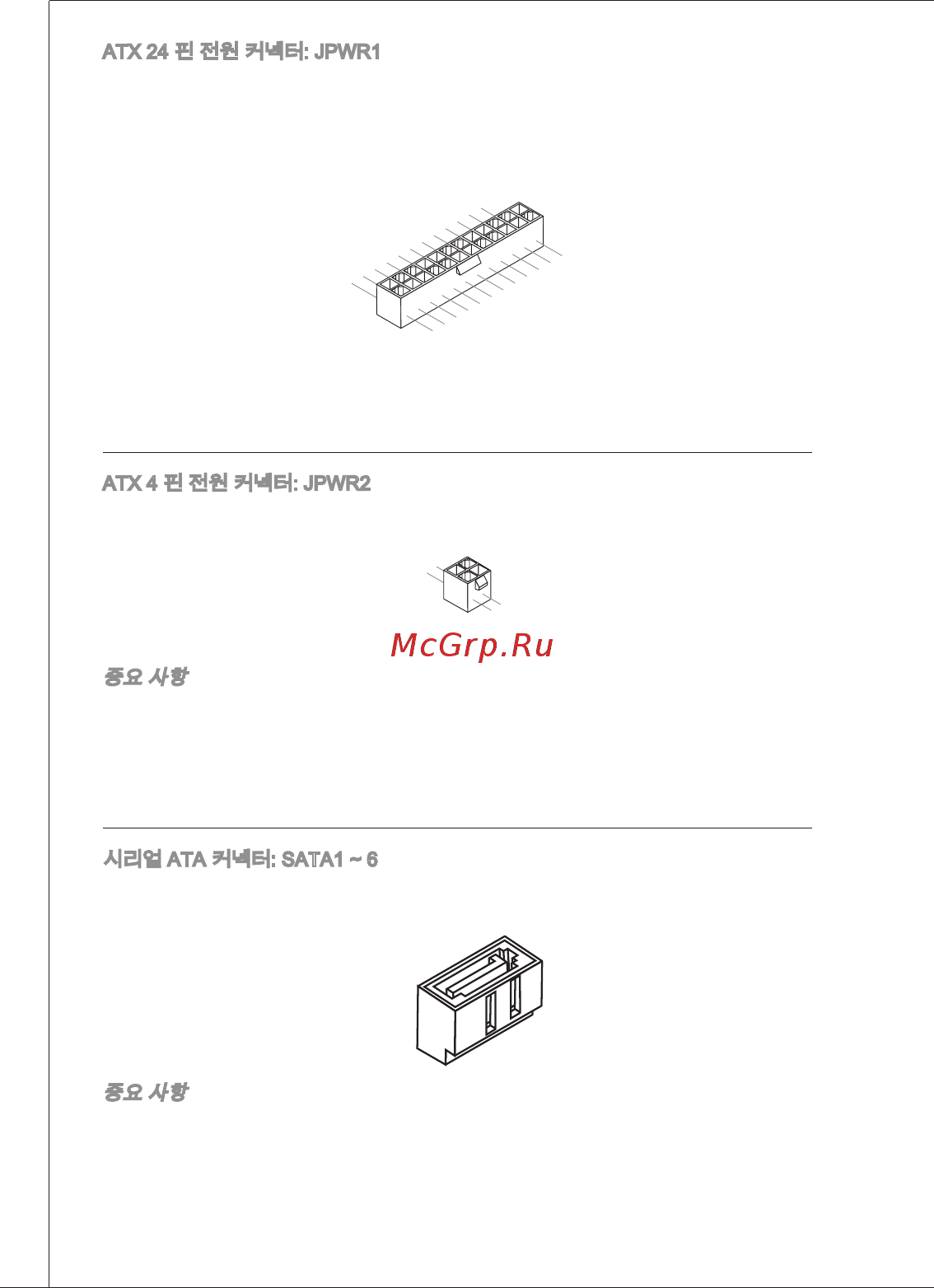

atX 24 핀 전원 커넥터: JPWR
이 커넥터를 사용하여 atX 24 핀 전원 공급 장치를 연결할 수 있습니다. atX 24 핀
전원 공급 장치를 연결하려면, 전원 공급 장치의 플러그가 올바른 방향으로 삽입되
었는지, 핀이 정렬되었는지 확인하세요. 그리고 나서 전원 공급 장치를 커넥터 안
쪽으로 꽉 맞게 누릅니다.
13 .+3 .3
V
1. +3. 3
V
14 .-1 2V
2. +3. 3
V
15 .Gr ound
3
.G rou nd
16 .PS -ON
#
4. +5
V
17 .Gr ound
5
.G rou nd
18 .Gr ound
6. +5V
19 .Gr ound
7
.G rou nd
22 .+5
V
10 .+1 2V
20 .Re s
8. PW
R O
K
23 .+5
V
11
.+ 12V
21 .+5
V
9. 5VS B
24 .Gr ound
12 .+3 .3
V
atX 4 핀 전원 커넥터: JPWR2
이 4 핀 전원 커넥터는 CPu에 전원을 공급하는 데 사용됩니다.
4. +12 V
2
.G rou nd
3. +12 V
1
.G rou nd
중요 사항
모든 전원 커넥터가 올바른 atX 전원 공급 장치에 연결되어 메인보드의 작동이
안정적인지 확인하세요.
시스템 안정성을 위해 50 와트 이상의 전원 공급 장치를 권장합니다
.
시리얼 ata 커넥터: Sata ~ 6
이 커넥터는 고속의 시리얼 ata 인터페이스 포트에 사용됩니다. 각 커넥터는 하나
의 시리얼 ata 장치에 연결할 수 있습니다.
중요 사항
시리얼 ata 케이블을 90도로 꺾지 마세요. 그럴 경우, 전송 중 데이터가 손실될
수 있습니다.
*
*
