33
MS-7641
背板

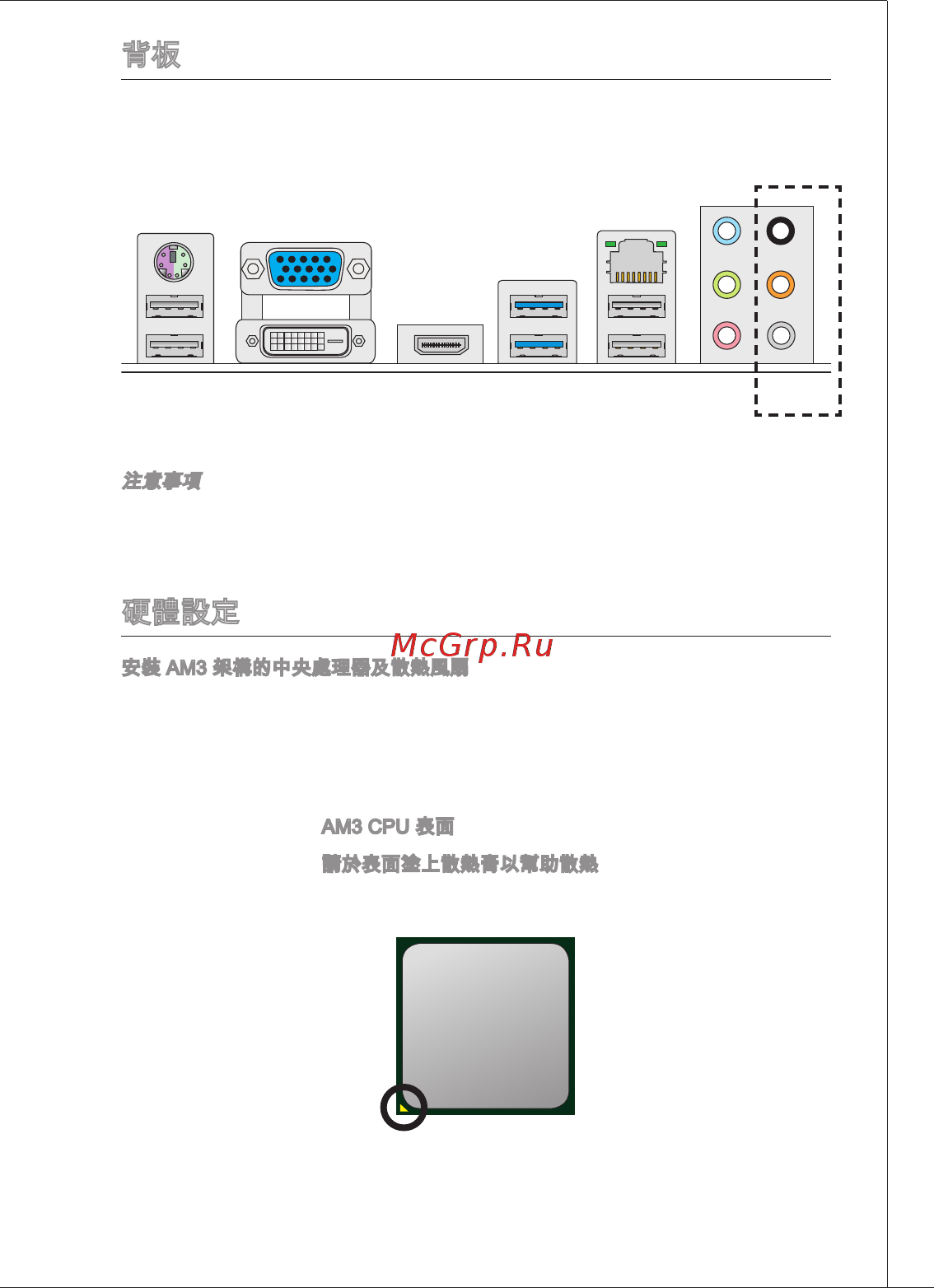

主機板的背板提供下列各項連接器：
硬體設定
安裝 am3 架構的中央處理器及散熱風扇
在安裝中央處理器時，為避免過熱問題，請確認上方是否隨附一個散熱風扇。若
無，請先向經銷商洽購。並將其安裝後，再開啟電腦。同時請於中央處理器上先
塗抹散熱膏，再安裝散熱風扇，有助散熱。
注意事項
要使用 uSB 3.0 裝置，請以 uSB 3.0 連接線將設備連接到電腦的 uSB 3.0 連接
埠。
網路接頭
uSB 3.0
連接埠
(選配搭載)
(選配搭載)
滑鼠/ 鍵盤
VGa 連接埠
uSB 2.0
連接埠
音效輸入
音效輸出
麥克風
uSB 2.0
連接埠
RS-輸出
CS-輸出
SS-輸出
dVi-d 連接埠 Hdmi 連接埠
am3 CPu 表面
請於表面塗上散熱膏以幫助散熱
黃色箭頭
