95
MS-7641

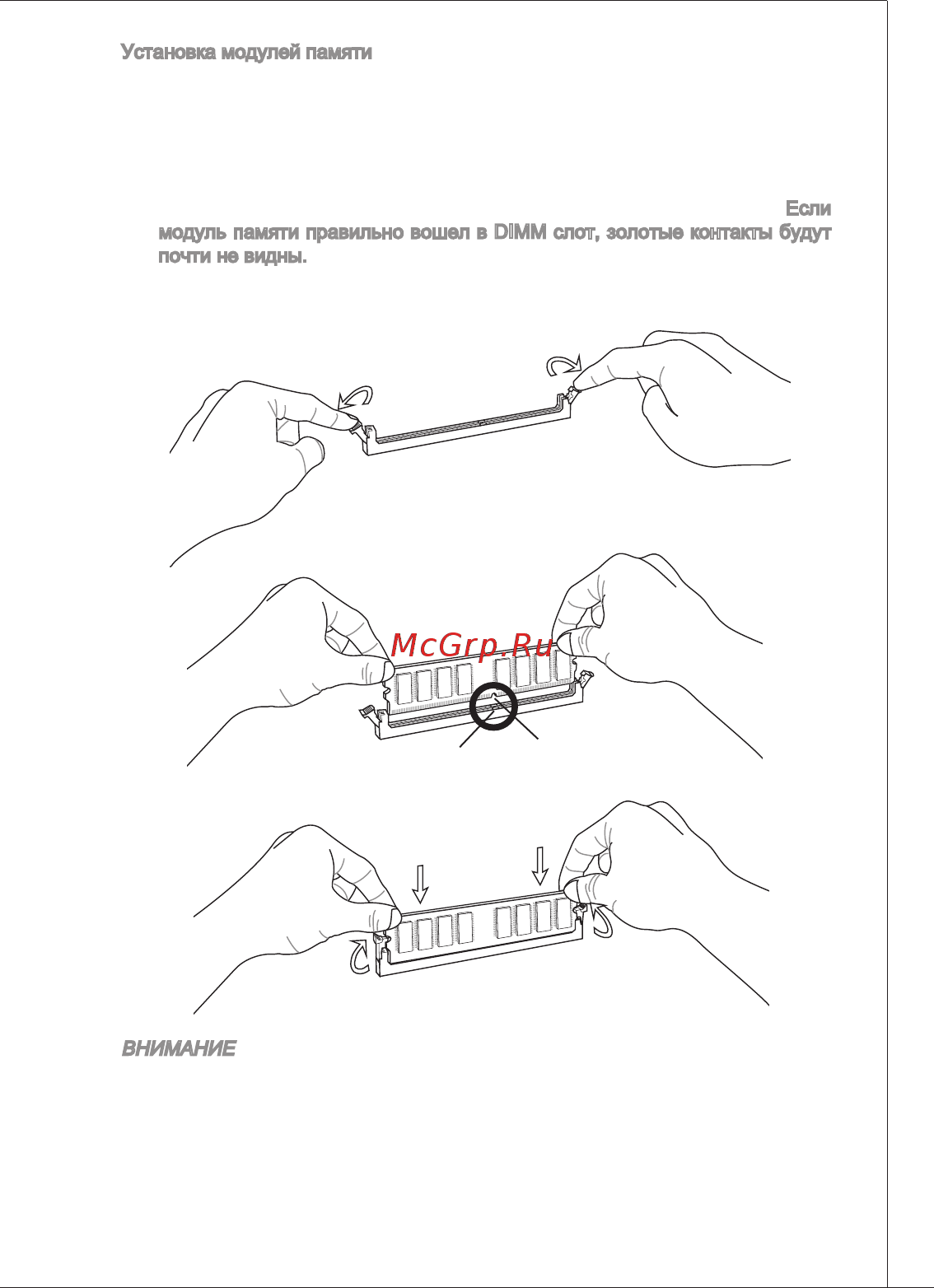

Установка модулей памяти
Модули памяти имеют только одну прорезь в середине. Модуль войдет в
разъем только при правильной ориентации.
Вставьте модуль в dimm слот в вертикальном направлении. Затем
нажмите на него, чтобы золоченые контакты глубоко погрузились в dimm
слот. Если модуль памяти правильно вошел в dimm слот, пластиковые
защелки на обоих концах разъема закроются автоматически. Если
модуль памяти правильно вошел в dimm слот, золотые контакты будут
почти не видны.
Вручную убедитесь, что модуль закреплен в слоте dimm защелками с
обеих сторон.
.
2.
3.
Прорезь
Ключ
ВНИМАНИЕ
Для работы в двухканальном режиме убедитесь, что в разъемах разных
каналов у вас установлены модули одного типа и одинаковой емкости.
Чтобы система загружалась, вначале установите модуль в разъем dimm.
*
*
