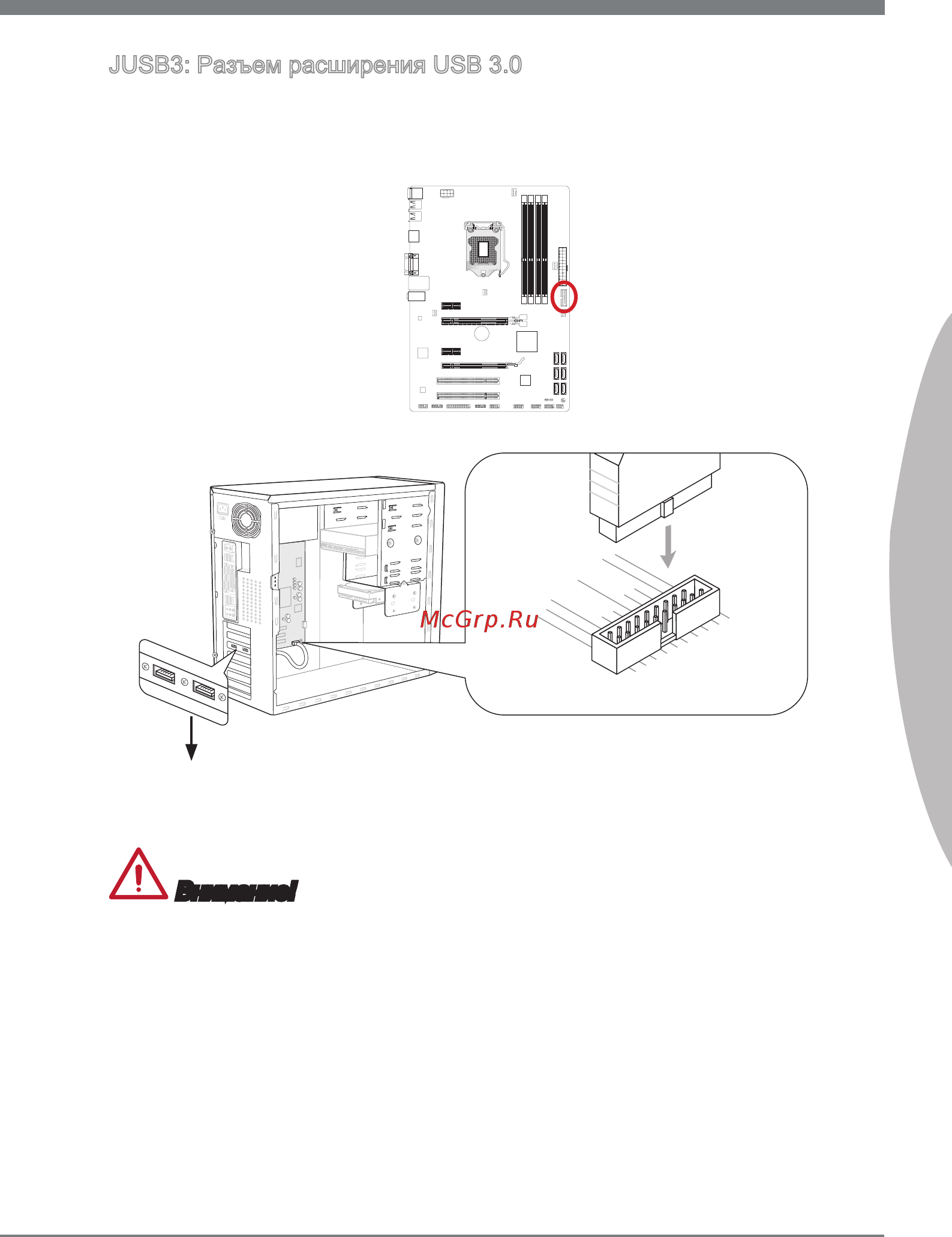

JUSB3: Разъем расширения USB 3.0
Порт USB 3.0 обратно совместим с устройствами USB 2.0. Он поддерживает
скорость передачи данных до 5 Гбит/с (SuperSpeed).
115V
5.
U
SB3_TX_C_DN
4
.Ground
3
.
U
SB3_R
X_D
P
2.
U
SB3_
R
X_DN
1
.
Po
we
r
1
0.Ground
9.
+
U
SB
2
.
0
8
.
-
U
SB2.0
7
.
Ground
6.
U
SB3_TX_C_D
P
20.N
o P
i
n
19.Power
18.USB3_
R
X_DN
17.USB3_
R
X_D
P
16.Ground
15.USB3_TX_C_DN
14.USB3_TX_C_D
P
13.Ground
12.USB2.
0
-
11
. +
US
B
2.
0
* Размещение системной платы на рисунке приведено
только для примера.
Кронштейн USB 3.0 (дополнительно)
Внимание!
Помните, что во избежание повреждений необходимо правильно подключать
контакты VCC и GND.
Для использования устройства USB 3.0 подключитесь к разъему USB 3.0 с
помощью кабеля USB 3.0 (приобретается дополнительно).
•
•
