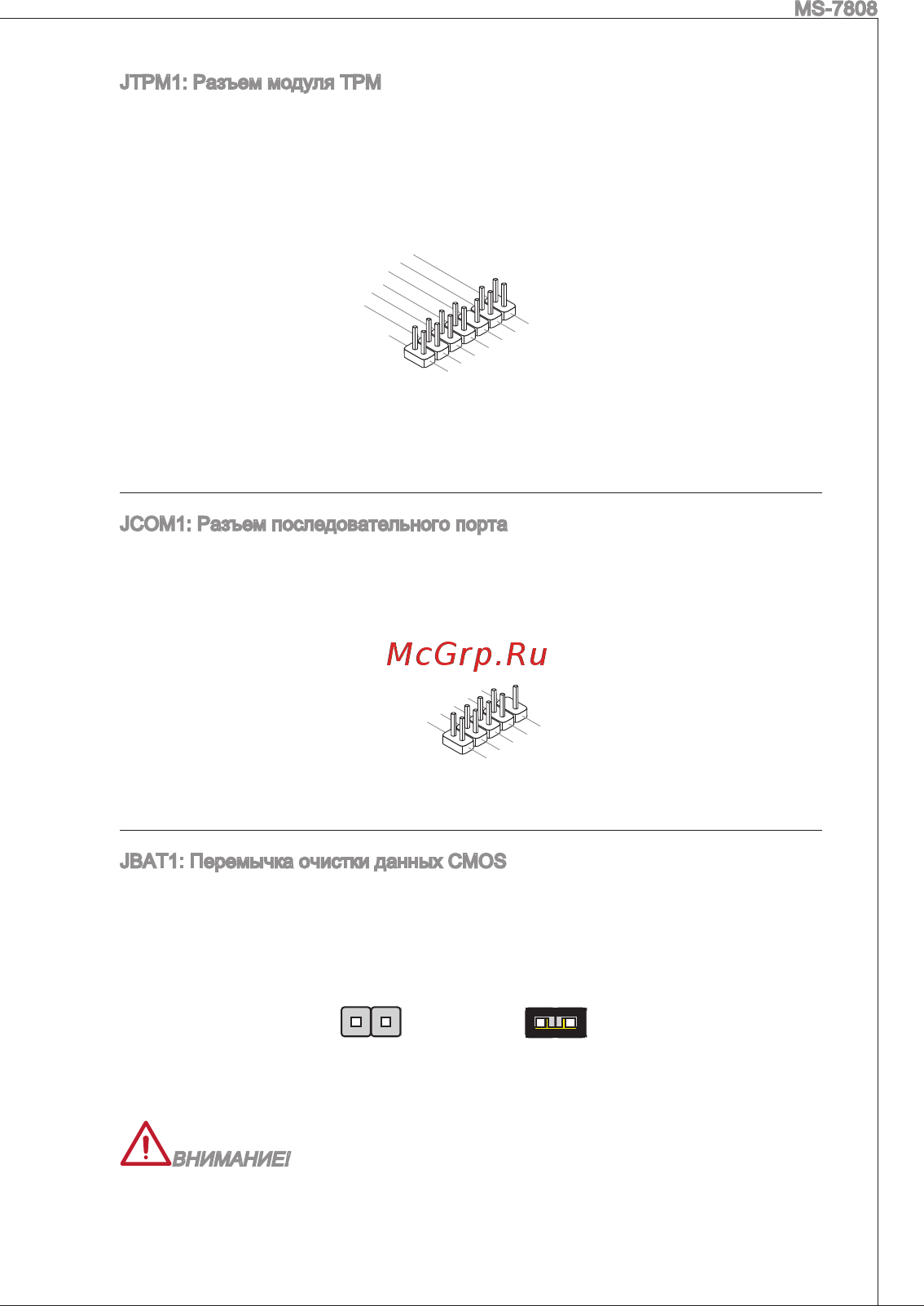

MS 7808 JTPM1 Разъем модуля TPM Данный разъем подключается к дополнительному модулю TPM Trusted Platform Module Дополнительные сведения см в описании модуля безо пасности ТРМ JCOM1 Разъем последовательного порта Данный разъем является высокоскоростным последовательным портом передачи данных 16550А с 16 разрядной передачей FIFO К этому разъему можно подключить устройство последовательным интерфейсом JBAT1 Перемычка очистки данных CMOS На плате установлена CMOS память с питанием от батарейки для хранения данных о конфигурации системы С помощью памяти CMOS операционная система ОС автоматически загружается каждый раз при включении Для сброса конфигурации системы очистки данных CMOS памяти воспользуй тесь этой перемычкой Сохранение данных Очистка данных Очистка CMOS памяти производится замыканием данной перемычки в режиме отключения системы После выполнения очистки разомкните пере мычку Очистка CMOS памяти во время работы системы не производится т к это выводит материнскую плату из строя 119
