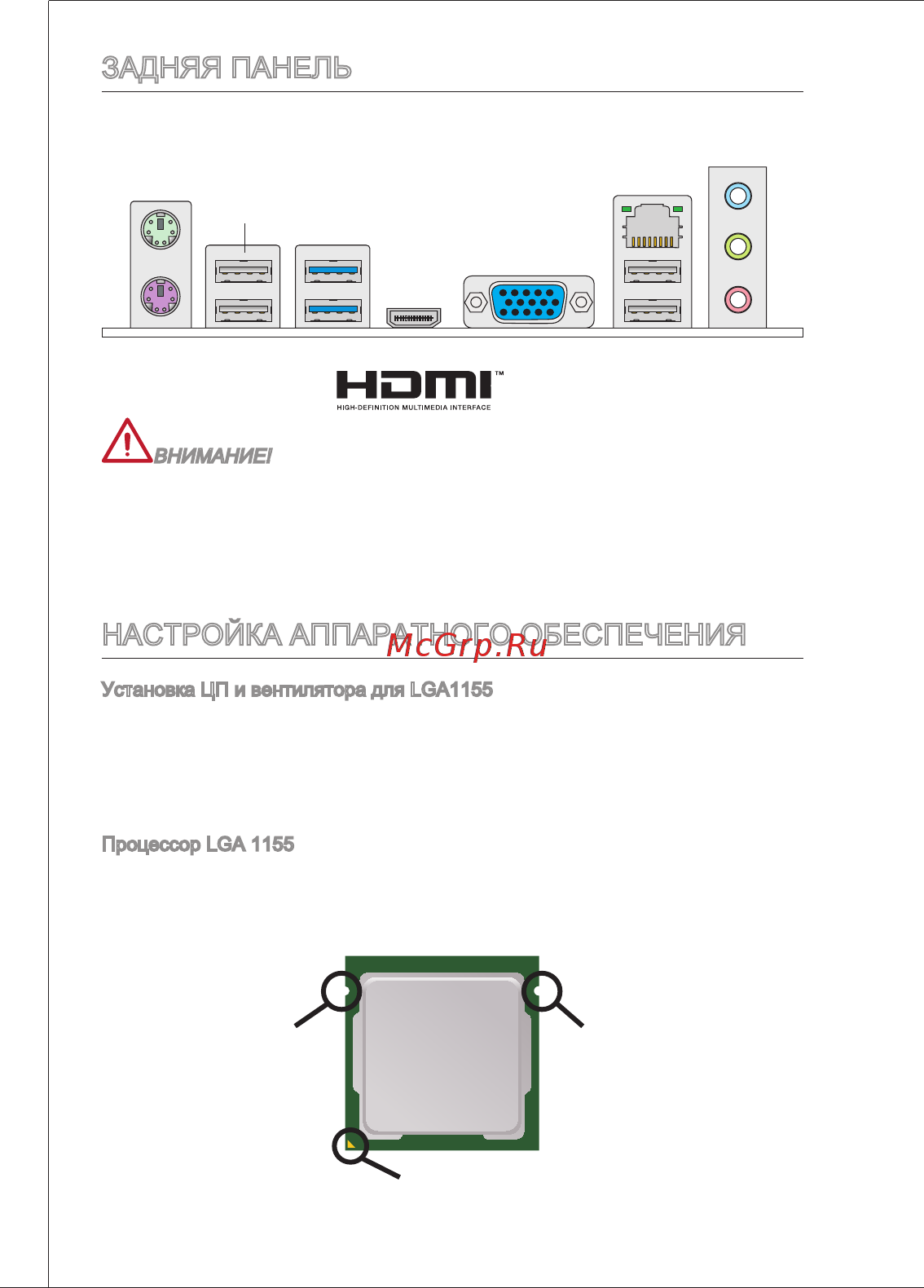

ЗАДНЯЯ ПАНЕЛЬ напп ВНИМАНИЕ Для 8 канального звука необходимо подключать 7 ой и 8 ой каналы к разъемам на передней панели Разъемы HDMI и VGA работают только при использовании интегрирован ного графического процессора НАСТРОЙКА АППАРАТНОГО ОБЕСПЕЧЕНИЯ Установка ЦП и вентилятора для LGA1155 При установке процессора обязательно установите вентилятор ЦП Вен тилятор ЦП предупреждает перегревание и обеспечивает стабильность работы системы Ниже представлены инструкции по правильной установке процессора и вентилятора ЦП Неправильная установка приводит к выходу из строя процессора и материнской платы Процессор LGA 1155 На поверхности процессора LGA 1155 имеются два знака совмещения и желтый треугольник для правильной установки процессора относительно материнской платы Желтый треугольник указывает контакт 1 Желтый треугольник указывает контакт 1
