35
MS-7808

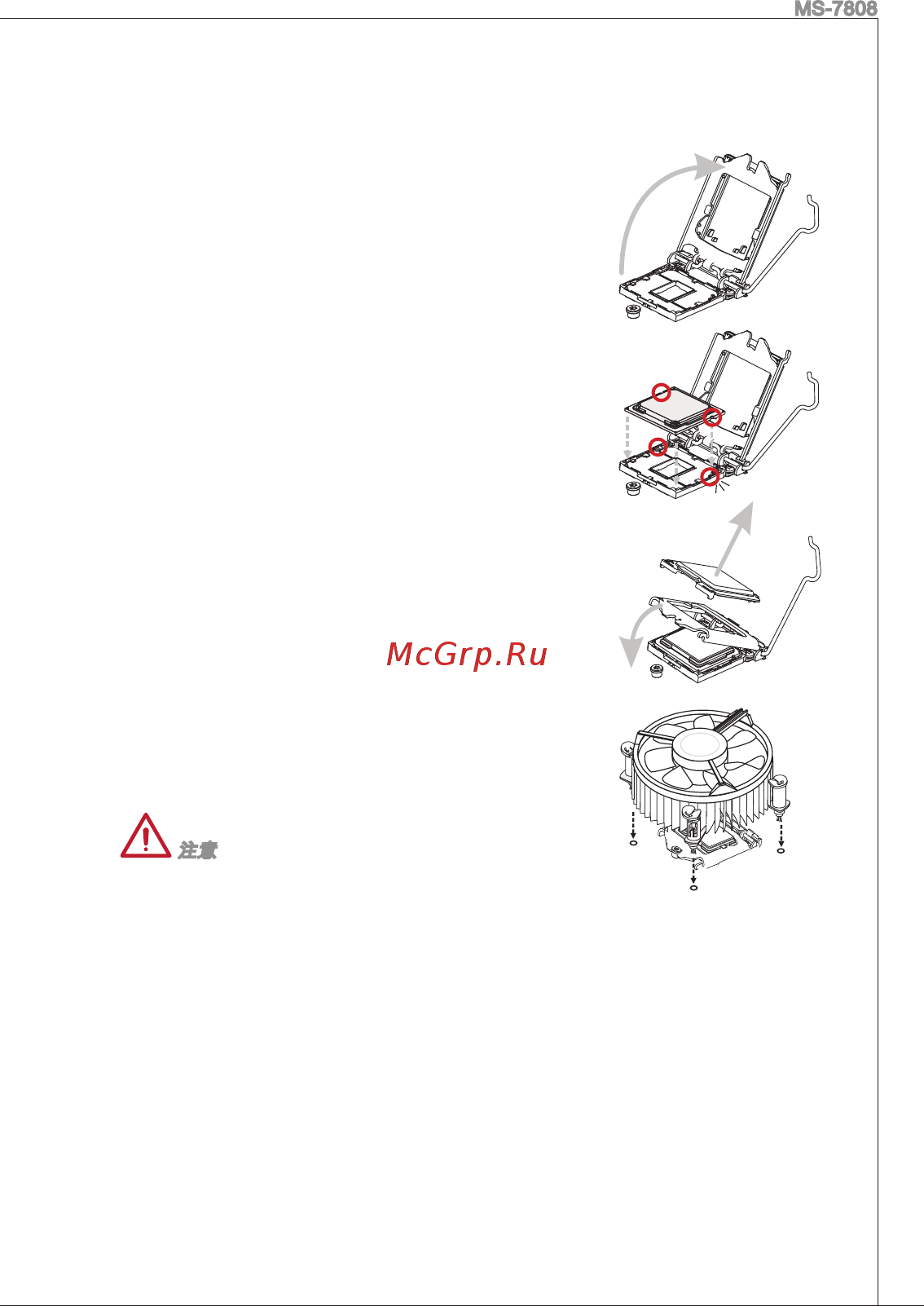

请根据以下步骤正确安装Cpu和风扇。
开启钉钩，拉起拉杆到完全打开的位置。
当装载杠杆完全被推开到最大位置时，装载盘盖会
自动提起，不要触摸到任何 Cpu 插座引脚。
将Cpu对齐Cpu插座。以手指抓稳Cpu底部边
缘，将金属接触面向下轻放。Cpu对齐点应与
Cpu插座边对齐。
合上装载盘盖，移除塑料盖。
仔细检查Cpu是否正确的放置在插槽中，按下拉
杆并用底座边的钩子勾住压杆。
均匀的涂撒一层薄薄的散热膏(或散热胶)在Cpu的
表面。这将有助于散热。防止Cpu过热。
找到主板上的Cpu风扇接口。
将散热器放置在主板上，风扇的电线朝向风扇接口
处，同时钉钩应该对齐主板上的孔口。
将风扇向下压稳，直到四个钉钩卡进主板的四个孔
里。当下压每个钉钩固定在正确位置后，将听到一
个咔嗒的声音。
检查主板，确认钉钩边缘已经完全被锁住。
最后，将Cpu风扇电源线插入主板上的Cpu风扇
电源接口。
注意
请勿触摸 Cpu 插槽的引脚。
确认在系统启动前Cpu风扇已经牢固的粘贴在Cpu上。
只要Cpu尚未安装，请把塑料保护盖覆盖在Cpu插槽上，以避免插槽受损。
关于Cpu风扇安装详细描述， 请参考Cpu风扇包装里的文档说明。
.
