Ru-4
Системная плата MS-7758

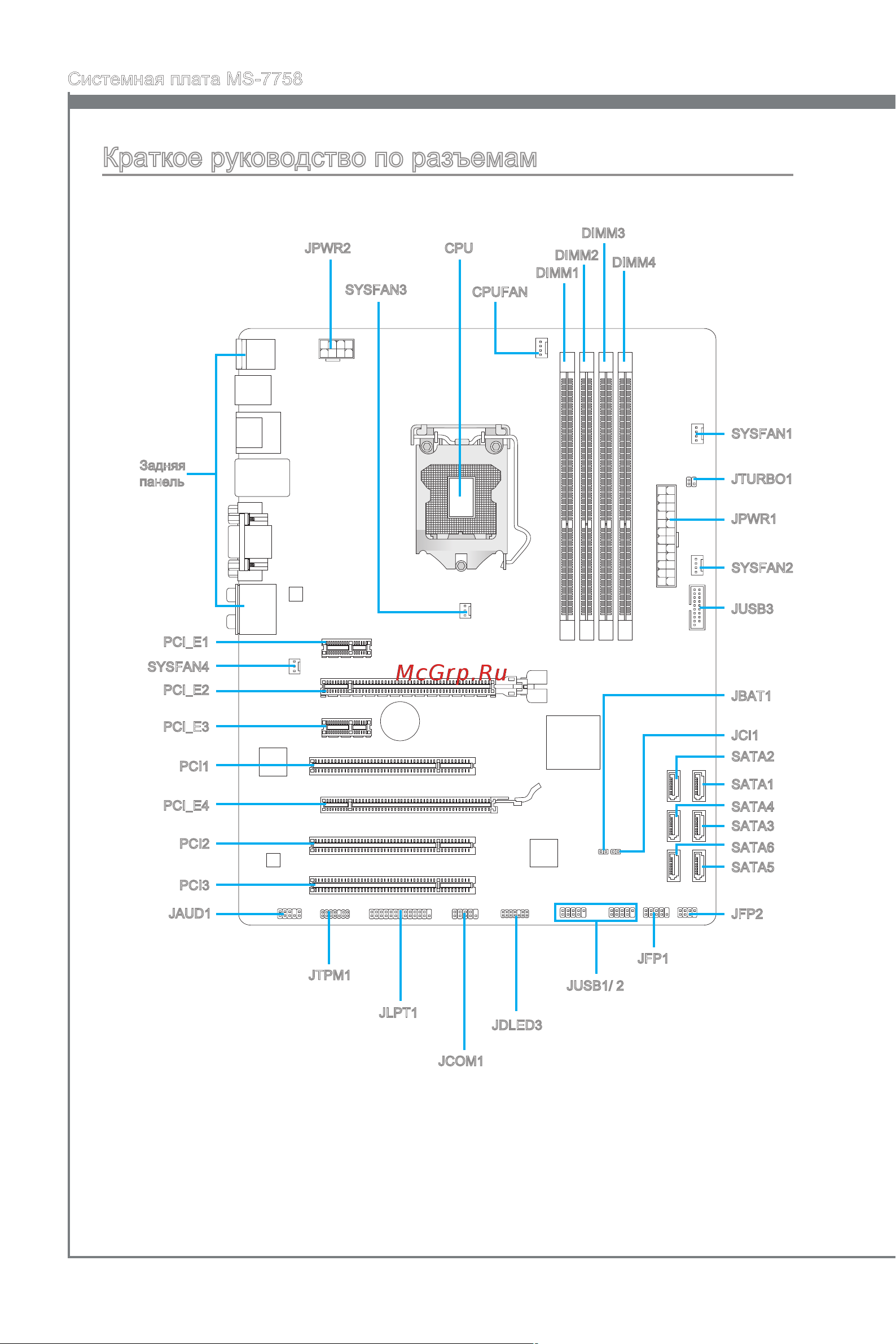

Краткое руководство по разъемам
Задняя
панель
CPU
CPUFAN
DIMM1
JPWR2
JPWR1
SATA2
JFP2
JAUD1
JCI1
JDLED3
PCI_E1
SYSFAN1
JBAT1
SYSFAN3
JCOM1
PCI_E2
PCI_E3
PCI_E4
JFP1
JTURBO1
JTPM1
JUSB3
JUSB1/ 2
SATA3
SATA5
JLPT1
BAT T
+
DIMM2
DIMM3
DIMM4
SYSFAN2
SYSFAN4
PCI1
PCI2
PCI3
SATA1
SATA4
SATA6
