Ru-15
Русский

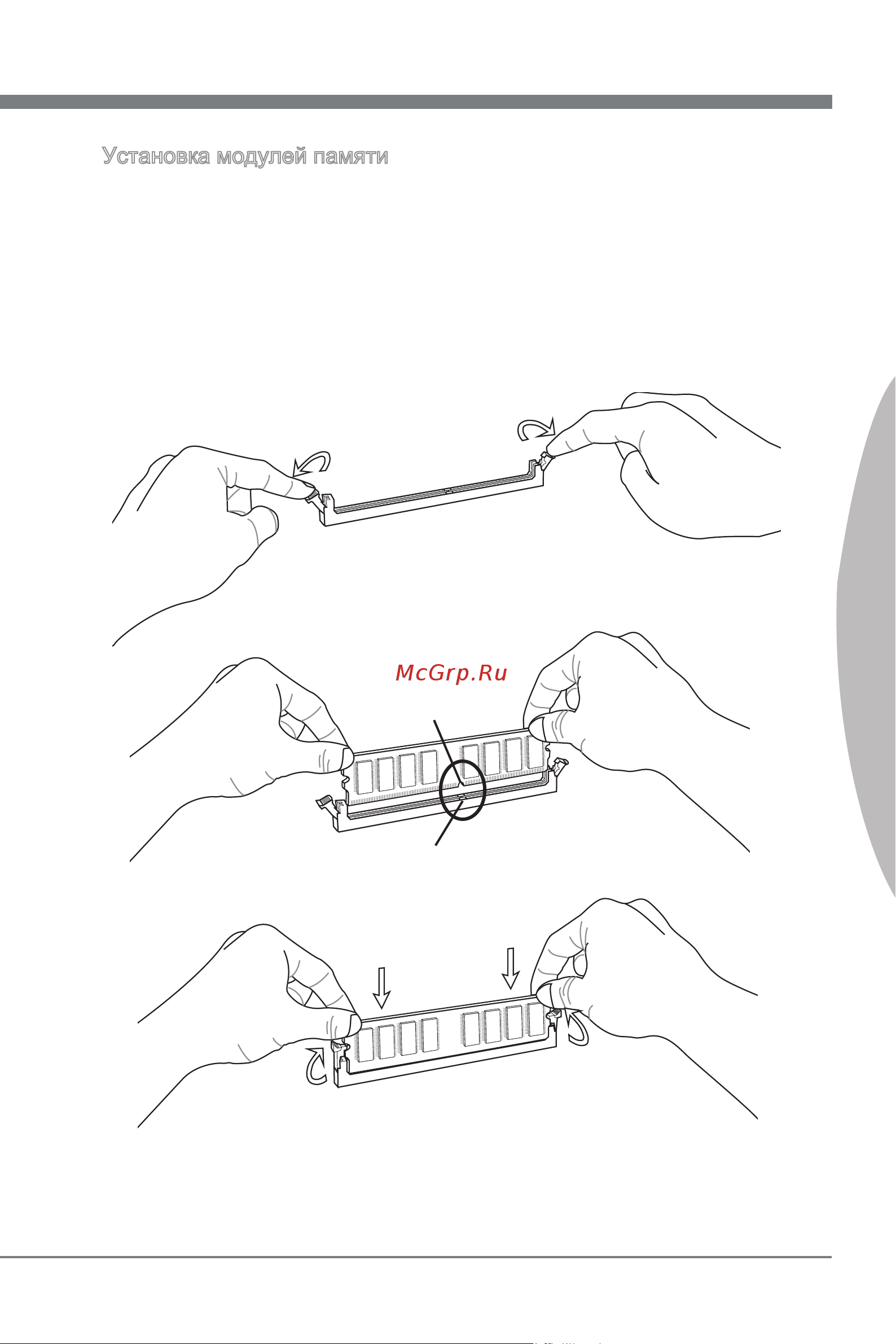

Установка модулей памяти
Отодвиньте в сторону клеммные зажимы и откройте гнездо DIMM. Вертикаль-
но вставьте модуль памяти в гнездо DIMM. В нижней части модуля памяти
имеется смещенная от центра выемка для правильной установки модуля в
гнездо DIMM.
Установите модуль памяти в гнездо DIMM до упора. При правильном поло-
жении модуля памяти в гнезде пластиковые защелки с обеих сторон гнезда
DIMM автоматически защелкиваются.
Убедитесь, что модуль памяти зафиксирован в гнезде DIMM защелками гнез-
да.
1.
2.
3.
Выемка
Выступ
