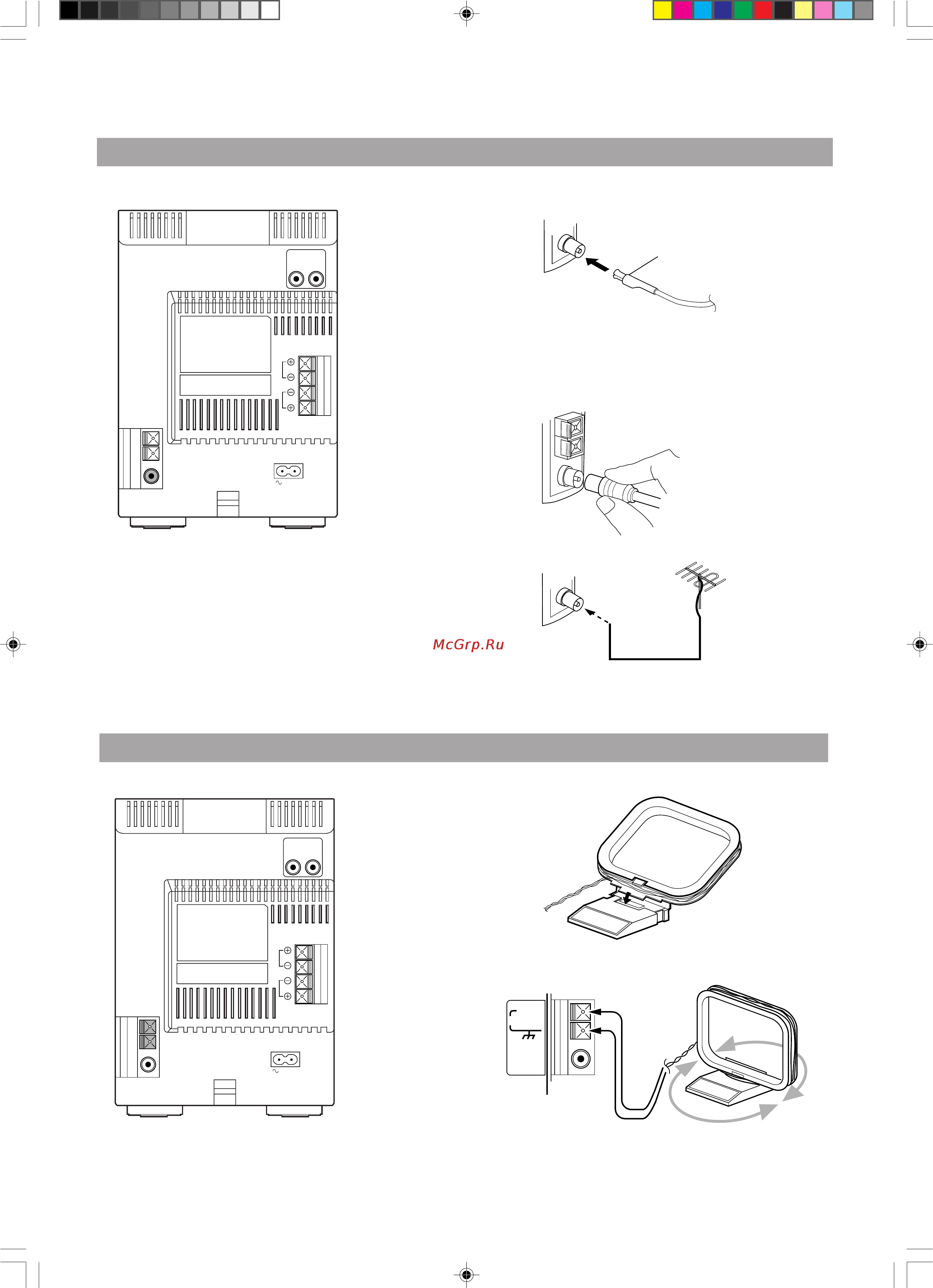

JVC UX-V100 [7/27] Подсоединение ам антенны св дв
![JVC UX-V100 [7/27] Подсоединение ам антенны св дв](/views2/1002095/page7/bg7.png)
3
ВНИМАНИЕ! Все подсоединения должны быть сделаны до подключения Системы к розетке электросети.
Подсоединение ФМ-антенны
Рамочная АМ-антенна (входит в комплект)
Прикрепите рамочную АМ-антенну к ее основанию путем введения
с защелкиванием лапок антенны в паз основания.
Подсоединение АМ-антенны (СВ/ДВ)
Поворачивайте рамку до получения наилучшего приема.
Использование входящей в комплект проволочной
антенны
Использование коаксиального разъема
(не входит в комплект)
75 Ω антенну с коаксиальным штекером (IEC или DIN 45325) следует
вставлять в гнездо FM (75 Ω) COAXIAL (КОАКСИАЛЬНЫЙ ВХОД ФМ
75 Ом).
При плохом приеме подсоедините наружную антенну.
Коаксиальный
кабель
Наружная ФМ-
антенна (не входит
в комплект)
Примечание: Перед присоединением 75 Ω коаксиального кабеля
(с круглой проволокой, идущей к наружной
антенне) отсоедините проволочную ФМ-антенну,
входящую в комплект поставки.
Задняя панель устройства
Задняя панель устройства
ВНИМАНИЕ!
Во избежание помех установите антенны на
расстоянии от Системы, соединительного шнура
и шнура питания.
RL
R
L
SPEAKERS
IMPEDANCE
MIN 4Ω
AC IN
RL
R
L
SPEAKERS
IMPEDANCE
MIN 4Ω
AC IN
AM EXT
AM LOOP
FM (75Ω)
COAXIAL
ANTENNA
Проволочная ФМ-антенна
(входит в комплект)
UX-V100[EE](1-12).f 06.03.01, 11:083
