ULTRABASS BVT4500H/BVT5500H
Тыльнаяпанель6
баланса необработанного и обработанного сигнала(dry-
wet mix).
Поворачивая регулятор в направление:
0 (ноль), Вы увеличиваете долю необработанного сигнала. =
В положении “0” Вы слышите только собственный сигнал
усилителя.
10, Вы увеличиваете долю обработанного сигнала. В =
положении “10” Вы слышите только сигнал процессора
эффектов.
Дополнительную информацию о подключении внешних
процессоров эффектов можно найти в главе 3 “ТЫЛЬНАЯ
ПАНЕЛЬ” ( (29) - (30)).
Секция MASTER
(18) Регулятор MASTER: Для установки громкости акусти-
ческой системы и уровня на выходе PREAMP OUTPUT,
вращайте этот регулятор между 0 (нет звука) или 10
(максимальная громкость).
(19) Кнопка LIMITER: Эта кнопка включает и выключает
встроенный лимитер. Лимитер ограничивает только
пики сигнала, способные вызвать перегрузку усилителя
мощности и исказить аудиосигнал. Лимитер защищает
BVT4500H/5500H от зашкаливания.
Так как сильные пики уровня могут повредить +
акустическую систему и слух, мы рекомендуем ак-
тивировать лимитер и не играть долгое время без
средств защиты слуха.
(20) Индикатор LIMIT: Этот индикатор загорается при вклю-
чении лимитера.
Тыльнаяпанель3.

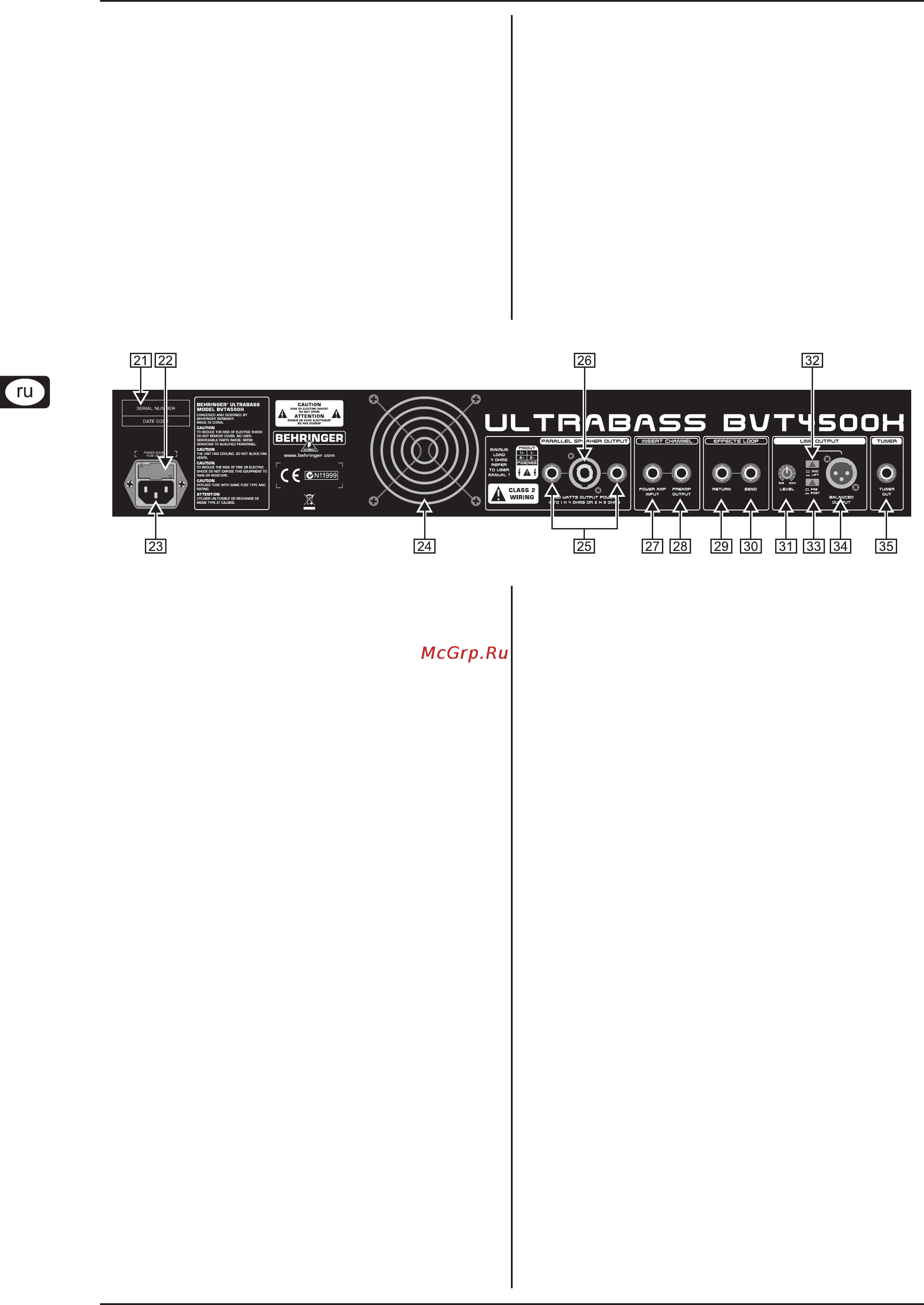

Тыльная панель BVT4500H/BVT5500HРис. 3.1:
Эта глава описывает элементы, расположенные на тыльной
стороне BVT4500H и BVT5500H. Тыльная панель, изображен-
ная на рисунке 3.1, одинакова у обоих устройств.
Для эффективного использования коммутационных +
разъемов, расположенных на тыльной панели, важ-
но знать сигнальный тракт BVT, т.е. путь прохожде-
ния сигнала. Дополнительную информацию можно
найти разделе “МАРШРУТИЗАЦИЯ СИГНАЛА”.
(21) Серийный номер: Этот уникальный номер понадобится
Вам для регистрации продукта.
(22) Отсек предохранителя: Дополнительную информацию
о типах используемых предохранителей можно найти
разделе “ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ” и главе
1.1.2. Предохранитель должен быть заменен на новый
с номиналом, указанным для Вашей страны.
(23) Сетевой штекер: Для подключения BVT4500H/5500H к
сети, в этот штекер вставляется сетевой кабель, входя-
щий в объеме поставки усилителя.
Обратите внимание на то, что выключатель POWER +
не отсоединяет устройство от сети полностью.
Поэтому, если оно долгое время не будет исполь-
зоваться, то следует вынуть вилку сетевого кабеля
из розетки.
(24) Вентилятор: Этот вентилятор защищает BVT4500H/5500H
от перегрева.
Не загораживайте вентиляционное отверстие +
вентилятора.
PARALLEL SPEAKER OUTPUT
Посредством этих разъемов Вы можете подключить к BVT
одновременно до 3 акустических систем:
(25) Два 6,3-мм несимметричных моноджека;
(26) Один совместимый с Neutrik Speakon разъем для под-
ключения акустических систем высокой мощности.
Назначение контактов акустической системы – 1+ и 1-.
Дополнительную информацию можно найти в главе
“КОММУТАЦИЯ”.
Если Вы используете одну акустическую систему или систему
высокой мощности, то подсоедините ее к совместимому с
Neutrik Speakon разъему. Этот разъем позволяет фиксировать
штекер, что предотвращает опасность поражения электриче-
ским током и гарантирует правильную полярность.
Выключайте BVT4500H/5500H перед подключением +
акустической системы.
Акустическая система должна обладать достаточной +
мощностью (BVT4500H: > 450 Вт, BVT5500H: > 550 Вт)
и общим сопротивлением 4 Ом или больше. Слишком
высокий импеданс нагрузки уменьшит выходную
мощность оконечного каскада усилителя. Допол-
нительную информацию можно найти в главе “ОБ
ИМПЕДАНСЕ АКУСТИЧЕСКИХ СИСТЕМ”.
(27) Вход POWER AMP INPUT: Это несимметричное 6,3-
мм гнездо служит для подключения к BVT внешнего
предусилителя.
(28) Выход PREAMP OUTPUT: Это несимметричное 6,3-мм
гнездо служит для подключения к BVT внешнего усили-
теля мощности.
Разъемы EFFECTS LOOP
Используйте одно или оба этих гнезда ((29)- (30)), чтобы под-
ключить BVT4500H/5500H к процессору эффектов. Обратите
внимание на то, что BVT4500H и BVT5500H по-разному рабо-
тают с процессорами эффектов. Дополнительную информа-
цию можно найти в главе “МАРШРУТИЗАЦИЯ СИГНАЛА”.
(29) Вход RETURN: Это несимметричное 6,3-мм гнездо на-
правляет сигнал процессора эффектов в BVT.
(30) Выход SEND:Это несимметричное 6,3-мм гнездо на-
правляет сигнал BVT на процессор эффектов.
Секция LINE OUTPUT
Используйте элементы (31) - (34) секции LINE OUTPUT, чтобы
направить аудиосигнал BVT на микшерный пульт или звуко-
записывающее устройство, как описано ниже:
