Omnimount OC80F Black [11/20] Step 2
![Omnimount OC80F Black [11/20] Step 2](/views2/1209822/page11/bgb.png)
PN: 888-61-025-W-00 Rev A
11

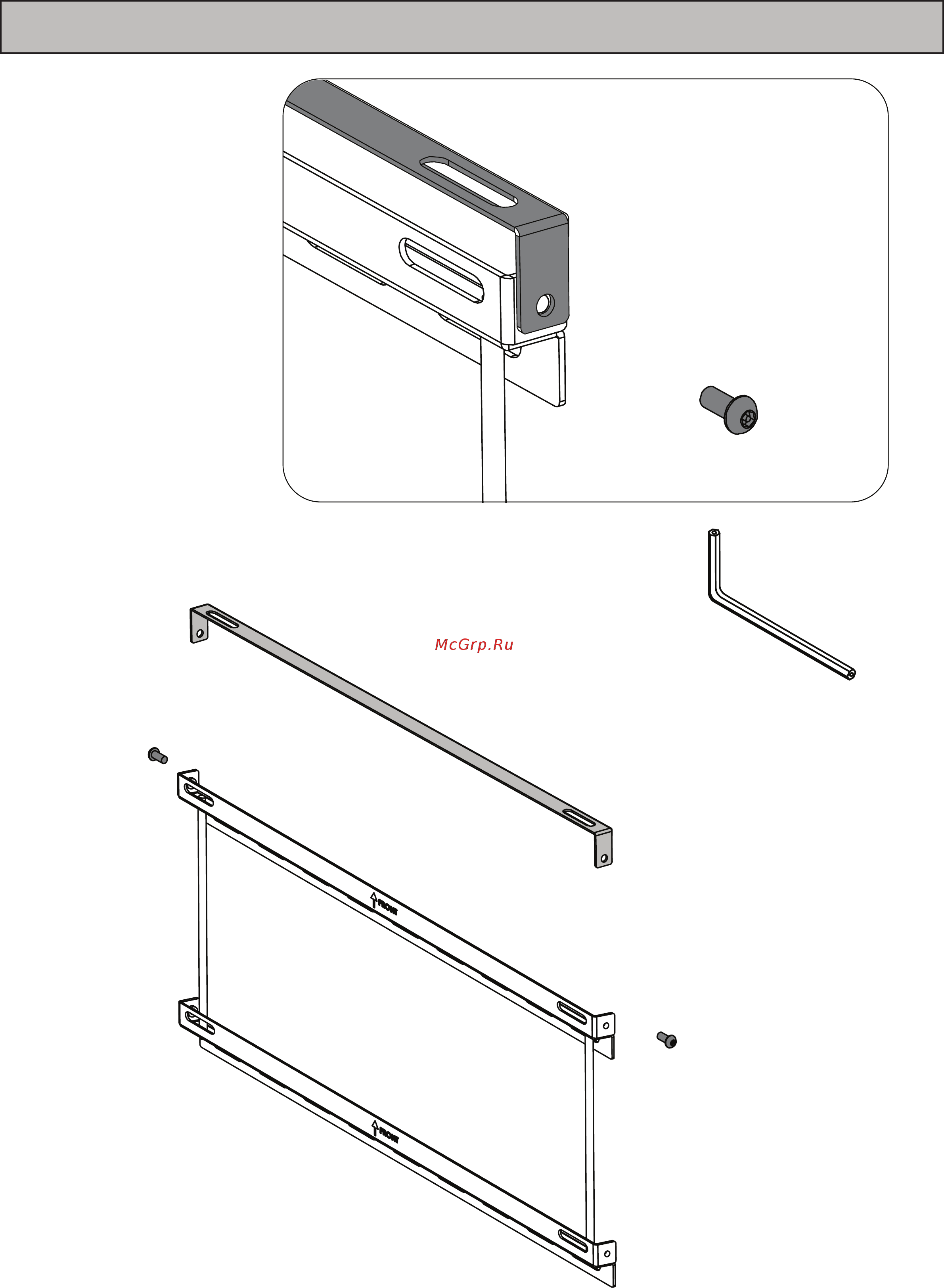

STEP 2
Remove
Retire
Retirez
Entfernen Sie
Verwijder
Rimuovere
Zdejmij
Odstraňte
Távolítsa el
Αφαιρέστε
Desmontar
Fjern
Poista
Ta bort
Scoateţi
Отстрани
Eemaldage
Noņemt
Pašalinti
Odstranite
Odstráňte
Удалите
Kaldır
Fjern
拆除
取り外し
أزل
Screws / Hardware for Flat Panel
Part # Qty Description
M-A 4 Philips screws M4 x 15mm
M-B 4 Philips screws M4 x 30mm
M-C 4 Philips screws M5 x 15mm
M-D 4 Philips screws M5 x 30mm
M-E 4 Philips screws M6 x 15mm
M-F 4 Philips screws M6 x 30mm
M-G 4 Philips screws M8 x 15mm
M-H 4 Philips screws M8 x 30mm
M-I 4 Round Spacers: M6-M8 x 5mm
M-J 4 Round Spacers: M6-M8 x 10mm
M-K 4 Round Washers: M4-M5
M-L 4 Round Washers: M6-M8
Part # Qty Description
W-A 4 Lag Bolts (8mm x 65mm)
W-B 4 Steel Washer
W-C 4
Wall Anchor (10mm OD x 8mm
Part # Qty Description
P-A 1 Security 4mm Allen Wrench
Contents
Part # Qty Description
1 1 Wall Plate
2 2 Vertical Rails
3 1 Locking Bar
4 2 Security Allen Screw
Wall Kit
Specialty Hardware
P-A
1
3
4
