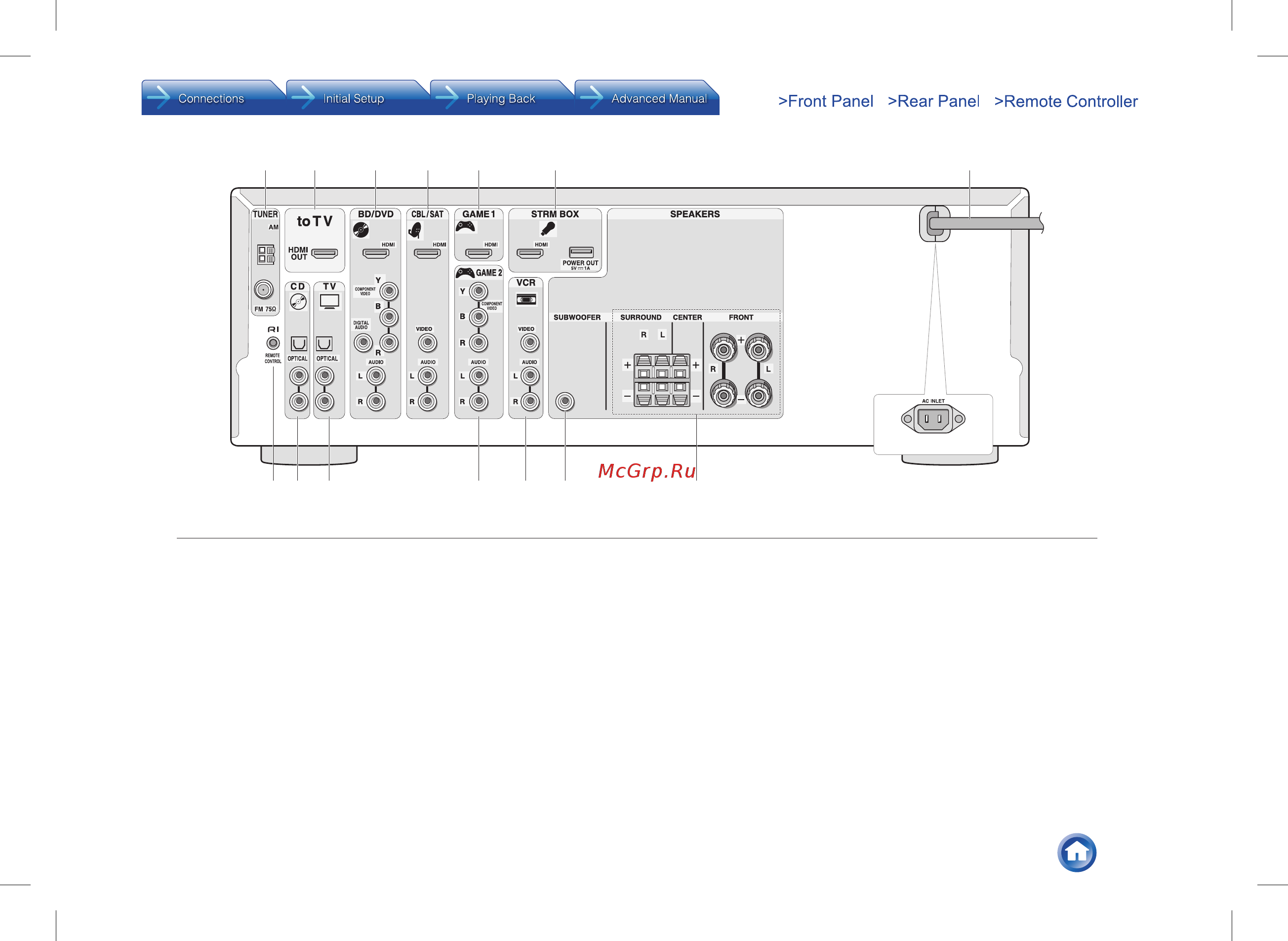

Onkyo TX-SR 343 Black [4/20] Задняя панель
![Onkyo TX-SR 343 Black [4/20] Задняя панель](/views2/1209840/page4/bg4.png)
En-4
1 2 3 4 5 6 7
8 9 F G H I J
(Taiwanese models)
1. TUNER AM/FM − Разъемы FM антенна (75 Ом) и АМ
антенна: для подсоединения прилагаемых антенн
2. Разъем «to TV»: Для подсоединения телевизора
с использованием HDMI кабеля. Смените входной селектор
на "TV", чтобы услышать звук от TV.
*Если ваш TV не поддерживает ARC, вам потребуется дополнительно
соединение (10).
3. Разъемы BD/DVD: Для подсоединения Blu-ray Disc
плеера или DVD плеера с использованием HDMI кабеля.
Этот разъем соответствует входному селектору "BD/DVD".
4. Разъем CBL/SAT: Для подсоединения кабельной
приставки - Cable Set-top box с использованием HDMI
кабеля. Этот разъем соответствует входному селектору
"CBL/SAT".
5. Разъем GAME 1: Для подсоединения игровой консоли -
Game console с использованием HDMI кабеля. Этот разъем
соответствует входному селектору "GAME 1".
Задняя панель
6. Разъем STRM BOX: Для подсоединения потокового
медиа-плеера − Streaming Media Player. Когда для него
требуется источник питания, подсоедините его с использо-
ванием USB кабеля к порту POWER OUT. Этот разъем
соответствует входному селектору "STRM BOX".
7. Сетевой шнур (Североамериканская, европейская,
австралийская и азиатские модели)
Разъем AC INLET (Модели для Тайваня): для прилагае-
мого сетевого шнура
8. Разъем дистанционного управления по шине RI:
продукт Onkyo с разъемом RI можно подсоединить
и синхронизировать управление с ресивером.
9. Разъем CD: Для подсоединения аудио оборудования,
такого как CD-плеер с использованием цифрового
оптического кабеля. Этот разъем соответствует входному
селектору "CD".
10. Разъем TV: Если ваш TV не поддерживает ARC − канал
возврата аудио сигнала, вам потребуется соединить этот
разъем с аудио выходом на TV, в дополнение к соединению
2. Этот разъем соответствует входному селектору "TV".
11. Разъем GAME 2: Для подсоединения игровой консоли,
которая имеет только компонентный видео выход. Этот
разъем соответствует входному селектору "GAME 2".
12. Разъемы VCR: Для подсоединения видеомагнитофона -
Video Cassette Recorder. Этот разъем соответствует
входному селектору "VCR".
13. Разъем SUBWOOFER: Для подсоединения активного
сабвуфера
14. Клеммы SPEAKERS: для подсоединения комплекта АС.
Можно подсоединить до 5 каналов аудио с колонками.
