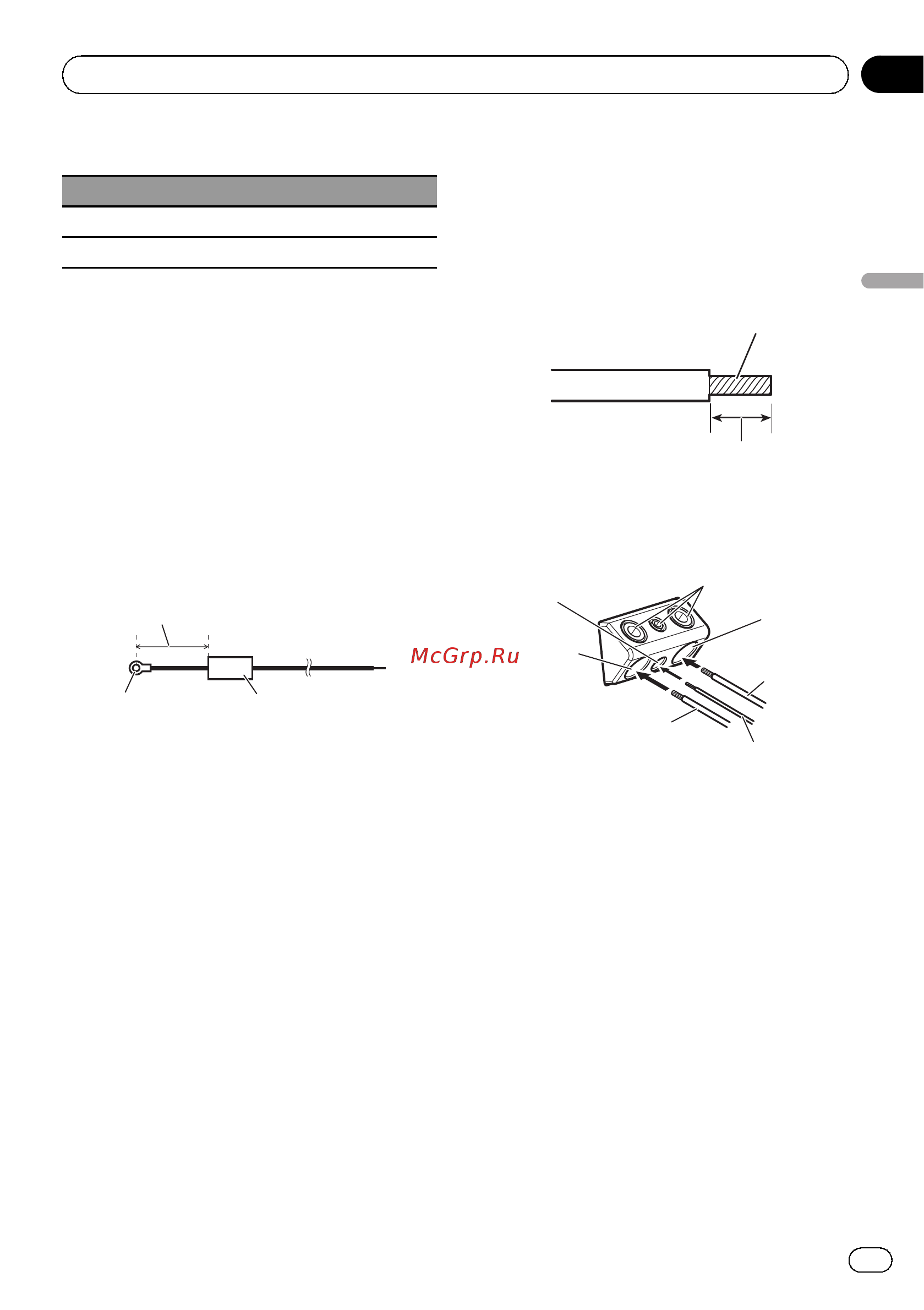

Pioneer GM-D9601 [21/92] Connexion des appareils
![Pioneer GM-D9601 [21/92] Connexion des appareils](/views2/1093278/page21/bg15.png)
Taille du fil de terre et du fil de batterie
Longueur du fil Taille du fil
moins de 3,6m 6 AWG
moins de 6,4m 4 AWG
1 Positionnez le fil de la batterie du
compartiment du moteur jusqu’àl’intérieur
du véhicule.
! Lors du perçage d’un trou de passage des
câbles dans la carrosserie du véhicule et le
passage d’un fil de la batterie à travers
celui-ci, veillez à ne pas créer un court-cir-
cuit du fil en l’endommageant avec les
bords coupants ou les bavures du trou.
Une fois toutes les autres connexions de l’am-
plificateur effectuées, connectez la borne du
fil de batterie de l’amplificateur à la borne po-
sitive (+) de la batterie.
2
1
3
1 Borne positive (+)
2 Fil de la batterie (vendu séparément)
La longueur maximale du fil entre le fusible
et la borne positive + de la batterie est de
30 cm.
3 Fusible 100 A (GM-D8601) / 150 A (GM-
D9601) (vendu séparément)
Chaque amplificateur doit être doté d’un fu-
sible distinct de 100 A (GM-D8601) / 150 A
(GM-D9601).
2 Utilisez une pince coupante ou un cou-
teau à lame rétractable pour dénuder l’ex-
trémité du fil de la batterie, connectez le fil
de terre et le fil de la télécommande afin
d’exposer environ 10 mm à l’extrémité de
chacun des fils, puis torsadez les extrémités
exposées des fils.
Torsadez
10 mm
3 Connectez les fils à la borne.
Fixez fermement les fils à l’aide des vis de la
borne.
3
6
1
5
4
2
7
1 Fil de la batterie
2 Borne d’alimentation
3 Fil de terre
4 Borne de terre
5 Fil de la télécommande du système
6 Borne de la télécommande du système
7 Vis de la borne
Fr
21
Section
Français
03
Connexion des appareils
