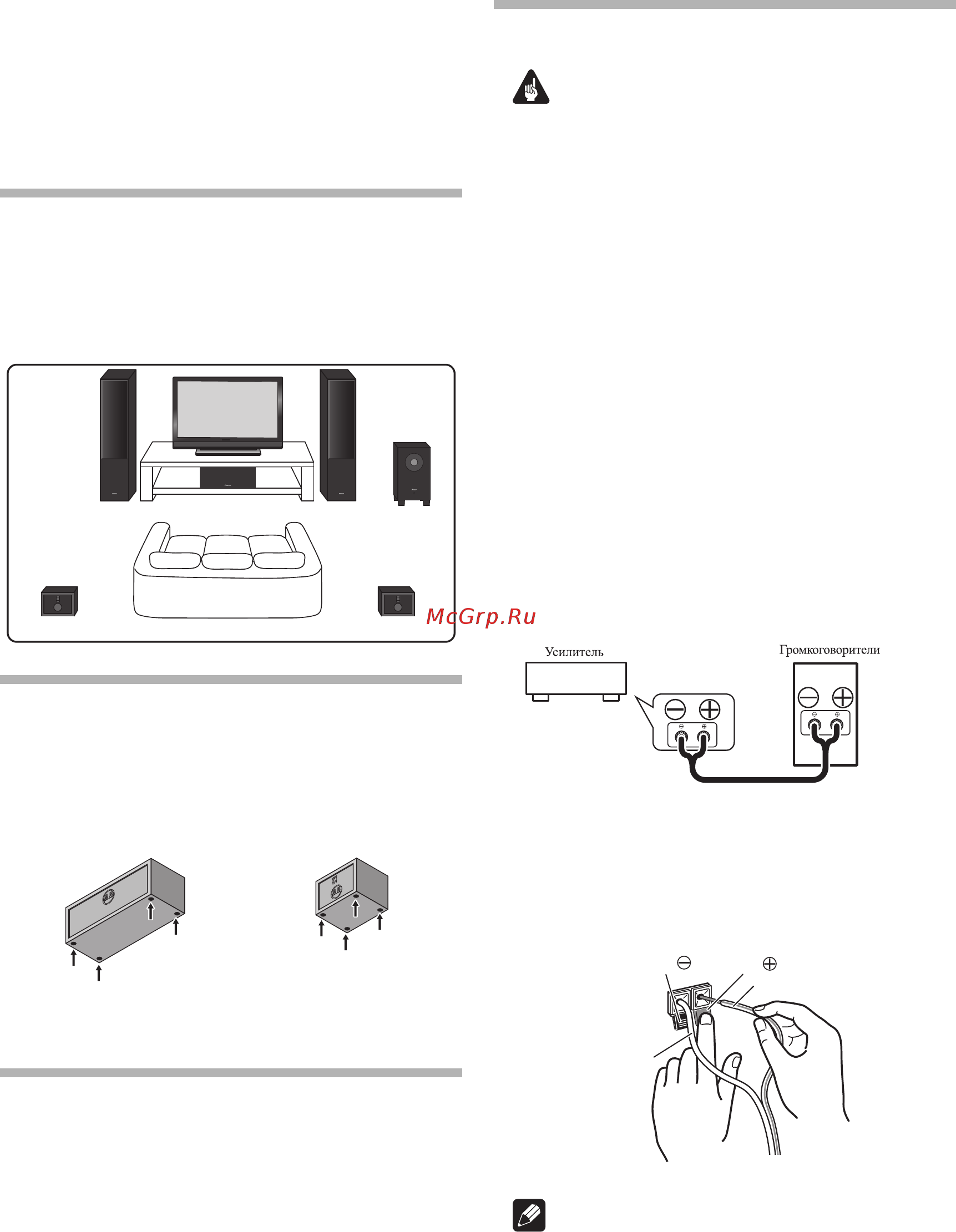

10
Ru
ГРОМКОГОВОРИТЕЛИ ОБЪЕМНОГО
ЗВУЧАНИЯ
Для обеспечения наилучшего результата эти
громкоговорители следует размещать на уровне уха или
выше. В зависимости от планировки используемого
помещения и предпочтений левый и правый задние
громкоговорители следует размещать на боковых стенах
немного сзади места прослушивания или на стенах.
СТАНДАРТНАЯ КОНФИГУРАЦИЯ
ОБЪЕМНОГО ЗВУЧАНИЯ
Это стандартная многоканальная установка
громкоговорителей объемного звучания, обеспечивающая
оптимальное звучание 5.1-канального домашнего
кинотеатра.
ПРОТИВОСКОЛЬЗЯЩИЕ
ПРОКЛАДКИ
Если Центральный громкоговоритель и
громкоговорители объемного звучания размещены на
твердой поверхности, например, деревянной или
кафельной, установите по четыре противоскользящих
прокладки на нижних поверхностях громкоговорителей.
ВЫПОЛНЕНИЕ НАСТРОЕК
УСИЛИТЕЛЯ МОЩНОСТИ
Перед подсоединением громкоговорителей, пожалуйста,
ознакомьтесь с инструкциями по эксплуатации,
прилагаемыми к усилителю, чтобы выбрать настройку
для громкоговорителей на усилителе:
• ЦЕНТРАЛЬНЫЙ ГРОМКОГОВОРИТЕЛЬ /
ГРОМКОГОВОРИТЕЛЬ ОБЪЕМНОГО ЗВУЧАНИЯ :
МАЛЕНЬКИЕ
ПОДКЛЮЧЕНИЕ СИСТЕМЫ
Перед подключением убедитесь, что все оборудование
выключено.
• Правильное подключение используемых
громкоговорителей необходимо для обеспечения
наилучшего качества звучания. Будьте внимательны,
обеспечивая соблюдение полярности подключения.
Выполните подсоединение к контактным
разъемам для громкоговорителей в задней
части усилителя.
Подсоединяйте колоночный кабель с красной
маркировкой к красному контактному разъему (+), а
второй кабель — к черному контактному разъему (–), как
это показано ниже (за более подробной информацией
обращайтесь к руководству по эксплуатации усилителя).
Выполните подсоединение к контактным
разъемам в задней части громкоговорителей.
Для подсоединения нажмите рычажок и вставьте
колоночный кабель с красной маркировкой в красный
разъем (+), а второй кабель — в черный (–) разъем, как это
показано ниже.
После подсоединения штепселей слегка потяните за
кабели, чтобы убедиться в том, что концы кабелей
надежно закреплены в контактных разъемах. Плохой
контакт может стать причиной появления шумов и
пропадания звука.
Передний
правый
Передний
левый
Центральный
Точка прослушивания
Низкочастотный
громкоговоритель
(не прилагается)
Объемного звучания правыйОбъемного звучания левый
Центральный
громкоговоритель
Громкоговорители
объемного звучания
Важно
ВНИМАНИЕ
Если система ВКЛЮЧЕНА, прикосновение к
контактам громкоговорителей ОПАСНО. Во
избежание опасности поражения электрическим
током при подключении или отключении кабелей
громкоговорителей отсоединяйте кабель питания,
прежде чем прикасаться к любым
неизолированным деталям.
D3-4-2-2-3_A1_Ru
Провод колоночного кабеля с
красной маркировкой
черный
красный
Второй провод
колоночного кабеля
Замечание
