Prology iScan-3040 [7/20] Внешний вид устройства и основные функциональные элементы

Prology iScan-3040

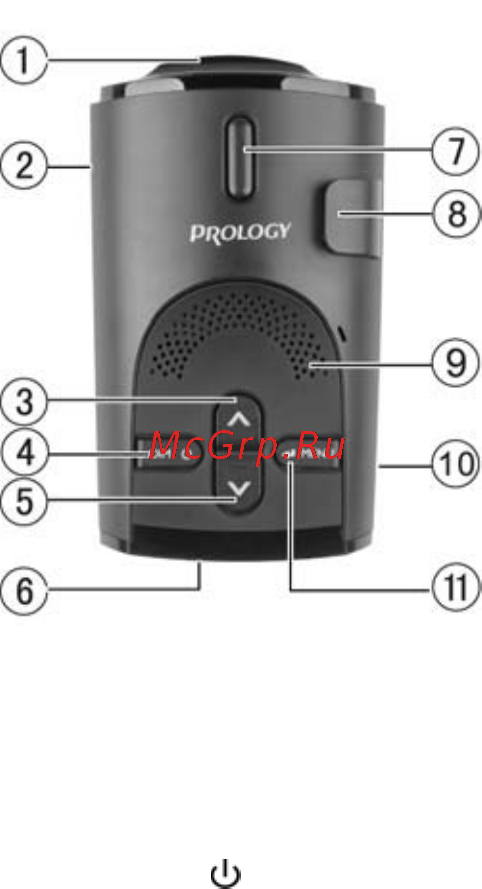

ВНЕШНИЙ ВИД УСТРОЙСТВА И ОСНОВНЫЕ ФУНКЦИОНАЛЬНЫЕ

ЭЛЕМЕНТЫ

Примечание. Внешний вид устройства может отличаться от указанного на

рисунке.

1. Приёмник радиосигналов в диапазонах X, K и ST, передняя линза

приёмника сигналов лазера, разъем для кронштейна

2. Разъём питания

3. Кнопка увеличения громкости / включения/выключения режима ав-

томатического понижения громкости (долгое нажатие) 

4. Кнопка включения/выключения устройства (долгое нажатие) / изме-

нения яркости дисплея DIM

5. Кнопка уменьшения громкости / отключения звукового оповещения

6. Дисплей

7. Кнопка отсоединения кронштейна

8. Дополнительная линза приёмника сигналов лазера

9. Встроенный динамик

10. Разъем micro-USB для обновления ПО (данная операция произво-

дится только сертифицированным сервисным центром)

11. Кнопка выбора режима  MENU
