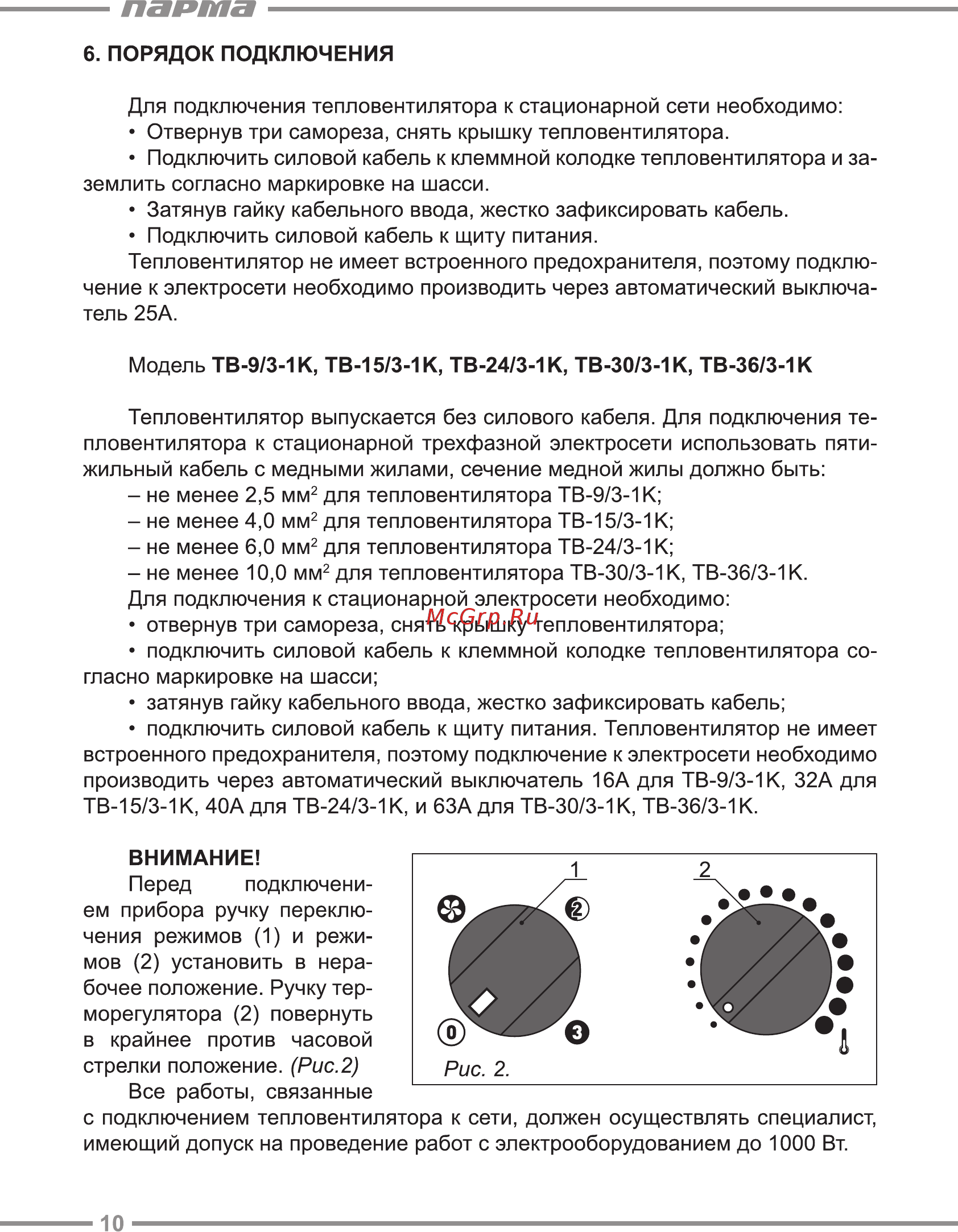

парта 6 ПОРЯДОК ПОДКЛЮЧЕНИЯ Для подключения тепловентилятора к стационарной сети необходимо Отвернув три самореза снять крышку тепловентилятора Подключить силовой кабель к клеммной колодке тепловентилятора и за землить согласно маркировке на шасси Затянув гайку кабельного ввода жестко зафиксировать кабель Подключить силовой кабель к щиту питания Тепловентилятор не имеет встроенного предохранителя поэтому подклю чение к электросети необходимо производить через автоматический выключа тель 25А Модель ТВ 9 3 1К ТВ 15 3 1 К ТВ 24 3 1К ТВ 30 3 1К ТВ 36 3 1К Тепловентилятор выпускается без силового кабеля Для подключения те пловентилятора к стационарной трехфазной электросети использовать пяти жильный кабель с медными жилами сечение медной жилы должно быть не менее 2 5 мм2 для тепловентилятора ТВ 9 3 1К не менее 4 0 мм2 для тепловентилятора ТВ 15 3 1 К не менее 6 0 мм2 для тепловентилятора ТВ 24 3 1К не менее 10 0 мм2 для тепловентилятора ТВ 30 3 1К ТВ 36 3 1К Для подключения к стационарной электросети необходимо отвернув три самореза снять крышку тепловентилятора подключить силовой кабель к клеммной колодке тепловентилятора со гласно маркировке на шасси затянув гайку кабельного ввода жестко зафиксировать кабель подключить силовой кабель к щиту питания Тепловентилятор не имеет встроенного предохранителя поэтому подключение к электросети необходимо производить через автоматический выключатель 16А для ТВ 9 3 1К 32А для ТВ 15 3 1 К 40А для ТВ 24 3 1 К и 63А для ТВ 30 3 1 К ТВ 36 3 1 К ВНИМАНИЕ Перед подключени ем прибора ручку переклю чения режимов 1 и режи мов 2 установить в нера бочее положение Ручку тер морегулятора 2 повернуть в крайнее против часовой стрелки положение Рис 2 Рис 2 Все работы связанные с подключением тепловентилятора к сети должен осуществлять специалист имеющий допуск на проведение работ с электрооборудованием до 1000 Вт 10
