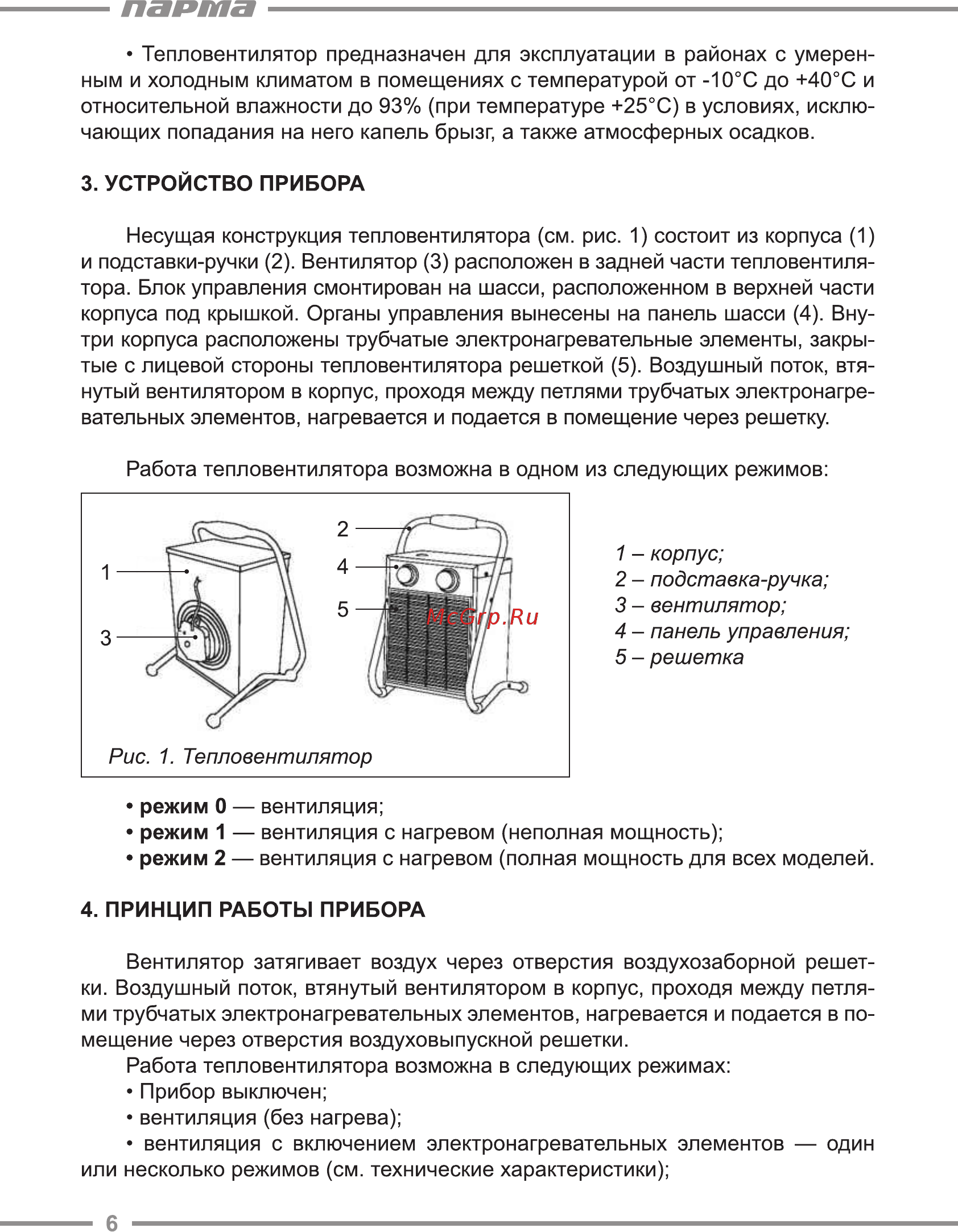

парта Тепловентилятор предназначен для эксплуатации в районах с умерен ным и холодным климатом в помещениях с температурой от 10 С до 40 С и относительной влажности до 93 при температуре 25 С в условиях исклю чающих попадания на него капель брызг а также атмосферных осадков 3 УСТРОЙСТВО ПРИБОРА Несущая конструкция тепловентилятора см рис 1 состоит из корпуса 1 и подставки ручки 2 Вентилятор 3 расположен в задней части тепловентиля тора Блок управления смонтирован на шасси расположенном в верхней части корпуса под крышкой Органы управления вынесены на панель шасси 4 Вну три корпуса расположены трубчатые электронагревательные элементы закры тые с лицевой стороны тепловентилятора решеткой 5 Воздушный поток втя нутый вентилятором в корпус проходя между петлями трубчатых электронагре вательных элементов нагревается и подается в помещение через решетку Работа тепловентилятора возможна в одном из следующих режимов 1 корпус 2 подставка ручка 3 вентилятор 4 панель управления 5 решетка режим 0 вентиляция режим 1 вентиляция с нагревом неполная мощность режим 2 вентиляция с нагревом полная мощность для всех моделей 4 ПРИНЦИП РАБОТЫ ПРИБОРА Вентилятор затягивает воздух через отверстия воздухозаборной решет ки Воздушный поток втянутый вентилятором в корпус проходя между петля ми трубчатых электронагревательных элементов нагревается и подается в по мещение через отверстия воздуховыпускной решетки Работа тепловентилятора возможна в следующих режимах Прибор выключен вентиляция без нагрева вентиляция с включением электронагревательных элементов один или несколько режимов см технические характеристики 6
