Carver T-650R [7/15] Воздушный фильтр

Содержание

• Carver 1
• Руководство по эксплуатации 1
• Оглавление 2
• Carver 3
• Внимательно прочитайте руководство пользователя перед ис 3
• Вращающиеся фрезы могут стать причиной серьезной трав мы избегайте контактов рук или ног с фрезами при работа ющем двигателе 3
• Выхлопной дым содержит ядовитый угарный газ запреща ется использовать мотокультиватор в закрытых помеще ниях убедитесь в том что территория на которой исполь зуется мотокультиватор хорошо проветривается 3
• Личная безопасность 3
• Несоблюдение инструкций может привести к травме или по вреждению оборудования в случае возникновения сложностей или вопросов связанных с эксплуатацией мотокультиватора обращайтесь в специа лизированный сервисный центр при правильном обращении мотокультиватор будет надежно служить вам долгое время внимательно прочитайте руководство пользователя перед использованием мотокультиватора 3
• Перед осмотром фрез остановите двигатель и выключите сцепление 3
• Пользованием мотокультиватора незнание инструкции по экс плуатации может привести к травме или повреждению обору дования используйте мотокультиватор по его прямому назна чению культивирование вспаханной земли применение изде лия для обработки невозделанных земель или в других целях мо жет быть опасным и привести к повреждению аппарата осо бенно опасна эксплуатация мотокультиватора на участках где могут оказаться камни проволока и другие твердые предметы 3
• Правила безопасности при работе 3
• Рабочее пространство 3
• Техника безопасности при работе мотокультиватором 3
• Уважаемый покупатель 3
• Чистку или замену режущих элементов проводите только в защитных перчатках из плотных материалов 3
• 4 х тактный бензиновый ону 5
• Быть изменены производителем без предварительного уве домления 5
• Модель двигателя иомсбнеы 168гв 5
• Модель т 650и 5
• Основные элементы мотокультиватора 5
• Сборка мотокультиватора 5
• Технические характеристики и комплект поставки могут 5
• Технические характеристики мотокультиватора 5
• Двигатель поставляется без масла перед запуском в эксплуа тацию заполните картер двигателя до необходимого уровня использование нерекомендованного моторного масла может привести к выходу из строя двигателя 6
• Осмотр 6
• Проверка перед эксплуатацией 6
• Уровень масла 6
• Будьте внимательны берегите ноги 7
• Воздушный фильтр 7
• Для предотвращения опрокидывания мотокультиватора во время его регулировки установите его на ровную поверх ность 7
• На кожу не переливайте бензин выше допустимого уровня 7
• Не нажимайте на обе ручки одновременно это может приве сти к повреждению мотокультиватора при движении назад 7
• Не производите заправку при включенном двигателе не ку рите во время заправки не разливайте бензин не вдыхайте 7
• Ня масла 7
• Пары бензина не допускайте попадания бензина на одежду и 7
• Переключение передач 7
• Пробка слива масла 7
• Пробка щуп 7
• Проверка уров 7
• Регулировка глубины вспашки 7
• Регулировка троса привода дроссельной заслонки 7
• Регулировка троса привода сцепления 7
• Регулировки мотокультиватора 7
• Топливо 7
• Установленный на двигатель воздушный фильтр поставля ется без масла перед первым пуском двигателя необходимо залить масло в масляную ванночку см п 8 не запускайте двигатель мотокультиватора без воздушного фильтра и с незаправленной маслом ванночкой в противном случае неизбежна поломка двигателя 7
• Не закрывайте воздушную заслонку когда двигатель нагрет и при высокой температуре воздуха 8
• Перед пуском двигателя проверьте уровень масла в картере уровень топлива в баке рычаг привода сцепления в свобод ном положении 8
• Пуск двигателя 8
• Эксплуатация 8
• Для экстренной остановки двигателя можно выключить за жигание повернув выключатель в положение off выклю чено 9
• Использование мотокультиватора на склонах может приве 9
• Обслуживание мотокультиватора 9
• Остановка двигателя 9
• Сти к его опрокидыванию 9
• Управление мотокультиватором 9
• Управление мотокультиватором лицами которые не име 9
• Ют соответствующих навыков и опыта может привести к травматизму используйте прочную полностью закрывающую ноги обувь управление мотокультиватором без обуви обуви с откры тыми поверхностями может быть причиной получения се рьезных травм используйте мотокультиватор только в светлое время су ток при отсутствии транспортного средства переносить мо токультиватор необходимо только вдвоем 9
• I перед каждым использованием и в конце работы необходимо выполнять 10
• Ii каждые 50 часов необходимо повторить пункт i и выполнить следую 10
• Iv через 1500 2000 часов обслуживание произвести в специализирован 10
• Вать масло удобнее и быстрее с разогретого двигателя 10
• Го фильтра чистку и замену при необходимости в местах с сильным запылением чист ку воздушного фильтра необ ходимо делать чаще рис 18 10
• Грязный воздушный 10
• Долейте 10
• Залейте рекомендованное моторное масло проверьте уровень установи 10
• Замена моторного масла 10
• Заменить масло в редукторе проверить и отрегулировать сцепление iii каждые 300 часов повторить пункт ii и выполнить следующее проверить фрезы соединительные болты и в случае необходимости за 10
• Лейте масло в масляную ван ночку для этого можете ис пользовать моторное масло 10
• Менить новыми 10
• Налейте его до уровня указан ного на масляной ванночке по сле этого установите фильтр и закройте его крышкой рис 18 10
• Ное обслуживание воздушно 10
• Ном сервисе 10
• Обслуживание воздушного фильтра 10
• Перед началом работы за 10
• После первых 5 часов работы необходимо поменять мотор ное масло как описано ниже в настоящем руководстве 10
• Послушать работу агрегатов мотокультиватора на предмет выявления 10
• Посторонних шумов 10
• Примечание 1 в случае эксплуатации в пыльных местах проводите обслуживание чаще 2 данные операции производить в специализированном сервисе x работа выполняется пользователем 10
• Пробку щуп заливной горловины и отверните сливную пробку слейте масло затем поставьте сливную пробку на место и заверните ее 10
• Проверьте поверхности мотокультиватора нет ли утечек масла и топлива 10
• Проверьте соединения нет ли люфта проверьте уровень масла в двигателе если есть необходимость 10
• Продолжение таблицы 1 10
• Разместите под сливной горловиной емкость для сбора масла выверните 10
• Следующие операции 10
• Те пробку заливной горловины и заверните ее объем моторного масла состав ляет 0 6 л 10
• Установите мотокультиватор на ровной горизонтальной поверхности сли 10
• Фильтр препятствует прохож дению воздуха для нормаль ной работы двигателя необ ходимо производить регуляр 10
• Щее 10
• Дет к преждевременному износу его деталей и выходу из строя 11
• Дованным калильным числом 11
• Если перед обслуживанием двигатель работал то система выхлопа будет горячей соблюдайте осторожность не ка сайтесь ее 11
• Запрещается использование свечи зажигания с не рекомен 11
• Запрещается эксплуатация мотокультиватора без воздушно го фильтра т к попадание грязного воздуха в двигатель приве 11
• Категорически запрещается промывать фильтрующий эле мент бензином и легковоспламеняющимися жидкостями 11
• Обслуживание редуктора 11
• Обслуживание свечи зажигания 11
• Очистка фильтра бензобака 11
• Очистка фильтра отстойника карбюратора 11
• Свеча зажигания должна быть надежно затянута плохо за вернутая свеча будет нагреваться при работе двигателя и может привести к повреждению двигателя большое усилие затяжки свечи зажигания может повредить резьбу головки цилиндра 11
• Включить зажигание 2 открыть топливный кран 3 заправить бензином топливный бак 4 старый бензин слить заправить свежий 5 почистить или заменить свечу зажигания проверить высоковольтный провод 6 прочистить воздушный фильтр 7 долить масло 12
• Во избежание вытекания 12
• Воздушная заслонка закрыта 2 закрыт топливный кран 3 засорен воздушный фильтр 4 неисправная или загрязненная свеча зажигания 12
• Возможные неисправности 12
• Двигатель запускается но потом глохнет 12
• Двигатель не запускается 1 не включено зажигание 2 закрыт топливный кран 3 нет бензина в топливном баке 4 старый бензин 5 нет искры 6 засорен воздушный фильтр 7 низкий уровень масла 12
• Длительное хранение 12
• Масла из картера двигателя запрещается транспор тировка мотокультивато ра на боку 12
• Неисправность причина способ устранения 12
• Откройте воздушную заслонку 2 открыть топливный кран 3 прочистить воздушный фильтр 4 заменить свечу 12
• Транспортировка 12
• 3 обратитесь в специализированный сервис 13
• 7 342 218 24 85 www uralopt ru 13
• Буксование клинового ремня 13
• Вращаются фрезы когда не включено сцепление 13
• Гарантийные обязательства 13
• Гарантия не распространяется на изделия с повреждениями на 13
• Гарантия с мотокультиватора снимается в случае 13
• Долейте или замените смазки 13
• Затяните болт и гайку 2 обратитесь в специализированный сервис 13
• Масляная грязь на ремне или шкиве 2 ремень слишком слабо натянут 3 ремень сильно изношен 13
• Неисправность причина способ устранения 13
• Отрегулировать сцепление 13
• Отрегулируйте натяжение ремня 3 замените ремень 13
• Самостоятельная разборка узлов мотокультиватора в 13
• Сильно натянут трос сцепления 13
• Ступившими в результате их эксплуатации с нарушением требований данного руководства 13
• Телефон центрального сервисного центра 13
• Течение гарантийного срока запрещена 13
• Удалите грязь 13
• Утечка из редуктора 1 ослабление болта 2 верхняя прокладка или сальник повреждены 13
• Шум из редуктора 1 подшипник износился или поврежден 2 зубы звездочки износились 3 зубы звездочки сломаны 4 недостаток или плохое качество смазки 13
• 7 342 218 24 85 15
• Www uralopt ru 15
• Телефон центрального сервисного центра 15

Похожие устройства

• Carver T-651R Руководство по эксплуатации
• Carver T-652R Руководство по эксплуатации
• Carver T-653R Руководство по эксплуатации
• Carver MT-650M Руководство по эксплуатации
• Carver MTL-650 Руководство по эксплуатации
• Carver MT-650 Руководство по эксплуатации
• Carver MT-900 Руководство по эксплуатации
• Carver MT-900DE Руководство по эксплуатации
• Carver ST-550 Руководство по эксплуатации
• Carver ST-650 Руководство по эксплуатации
• Carver ST-650EL Руководство по эксплуатации
• Samsung SC07F80UC Motion Sync Инструкция по эксплуатации
• Samsung MM-J430D Silver Инструкция по эксплуатации
• Samsung GT-C3592 Red Инструкция по эксплуатации
• Samsung SC20F70HB Инструкция по эксплуатации
• Samsung WW60J4090NWDLP Инструкция по эксплуатации
• Samsung CTR264KC01 Инструкция по эксплуатации
• Samsung WW60J3090JWDLP Инструкция по эксплуатации
• Samsung SC61A1 Инструкция по эксплуатации
• Samsung MG23F301TCW/BW Инструкция по эксплуатации

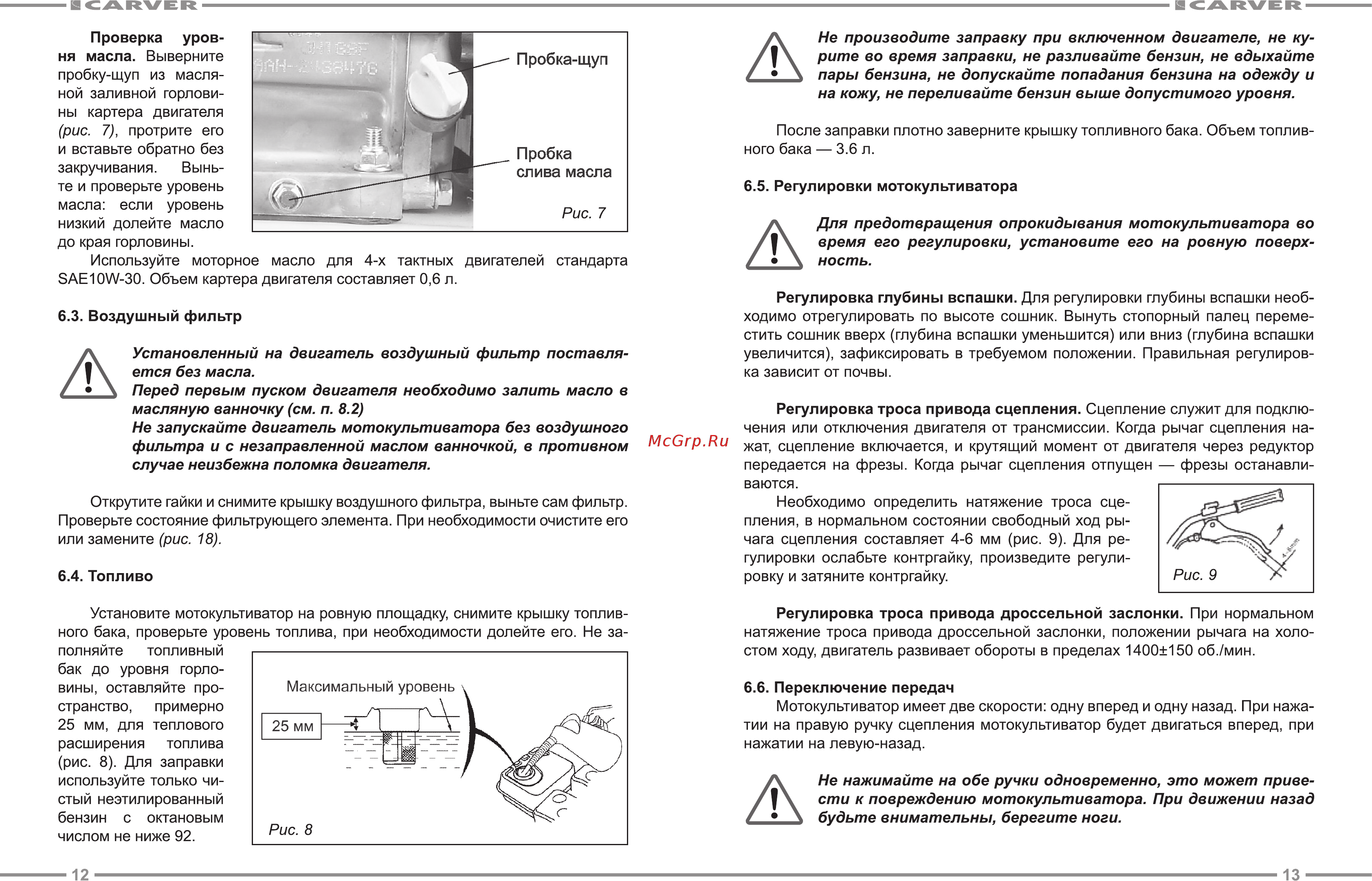

a CARVER Проверка уров ня масла Выверните пробку щуп из масля ной заливной горлови ны картера двигателя рис 7 протрите его и вставьте обратно без закручивания Вынь те и проверьте уровень масла если уровень низкий долейте масло до края горловины Используйте моторное масло для 4 х тактных SAE10W 30 Объем картера двигателя составляет 0 6 л a CARVER К Не производите заправку при включенном двигателе не ку Пробка щуп Пробка слива масла Рис 7 двигателей стандарта 6 3 Воздушный фильтр Установленный на двигатель воздушный фильтр поставля ется без масла Перед первым пуском двигателя необходимо залить масло в масляную ванночку см п 8 2 Не запускайте двигатель мотокультиватора без воздушного фильтра и с незаправленной маслом ванночкой в противном случае неизбежна поломка двигателя Открутите гайки и снимите крышку воздушного фильтра выньте сам фильтр Проверьте состояние фильтрующего элемента При необходимости очистите его или замените рис 18 6 4 Топливо Установите мотокультиватор на ровную площадку снимите крышку топлив ного бака проверьте уровень топлива при необходимости долейте его Не за полняйте топливный бак до уровня горло вины оставляйте про странство примерно 25 мм для теплового расширения топлива рис 8 Для заправки используйте только чи стый неэтилированный бензин с октановым числом не ниже 92 12 рите во время заправки не разливайте бензин не вдыхайте пары бензина не допускайте попадания бензина на одежду и на кожу не переливайте бензин выше допустимого уровня После заправки плотно заверните крышку топливного бака Объем топлив ного бака 3 6 л 6 5 Регулировки мотокультиватора Для предотвращения опрокидывания мотокультиватора во время его регулировки установите его на ровную поверх ность Регулировка глубины вспашки Для регулировки глубины вспашки необ ходимо отрегулировать по высоте сошник Вынуть стопорный палец переме стить сошник вверх глубина вспашки уменьшится или вниз глубина вспашки увеличится зафиксировать в требуемом положении Правильная регулиров ка зависит от почвы Регулировка троса привода сцепления Сцепление служит для подклю чения или отключения двигателя от трансмиссии Когда рычаг сцепления на жат сцепление включается и крутящий момент от двигателя через редуктор передается на фрезы Когда рычаг сцепления отпущен фрезы останавли ваются Необходимо определить натяжение троса сце пления в нормальном состоянии свободный ход ры чага сцепления составляет 4 6 мм рис 9 Для ре гулировки ослабьте контргайку произведите регули ровку и затяните контргайку Регулировка троса привода дроссельной заслонки При нормальном натяжение троса привода дроссельной заслонки положении рычага на холо стом ходу двигатель развивает обороты в пределах 1400 150 об мин 6 6 Переключение передач Мотокультиватор имеет две скорости одну вперед и одну назад При нажа тии на правую ручку сцепления мотокультиватор будет двигаться вперед при нажатии на левую назад Ч Не нажимайте на обе ручки одновременно это может приве сти к повреждению мотокультиватора При движении назад будьте внимательны берегите ноги 13
