11

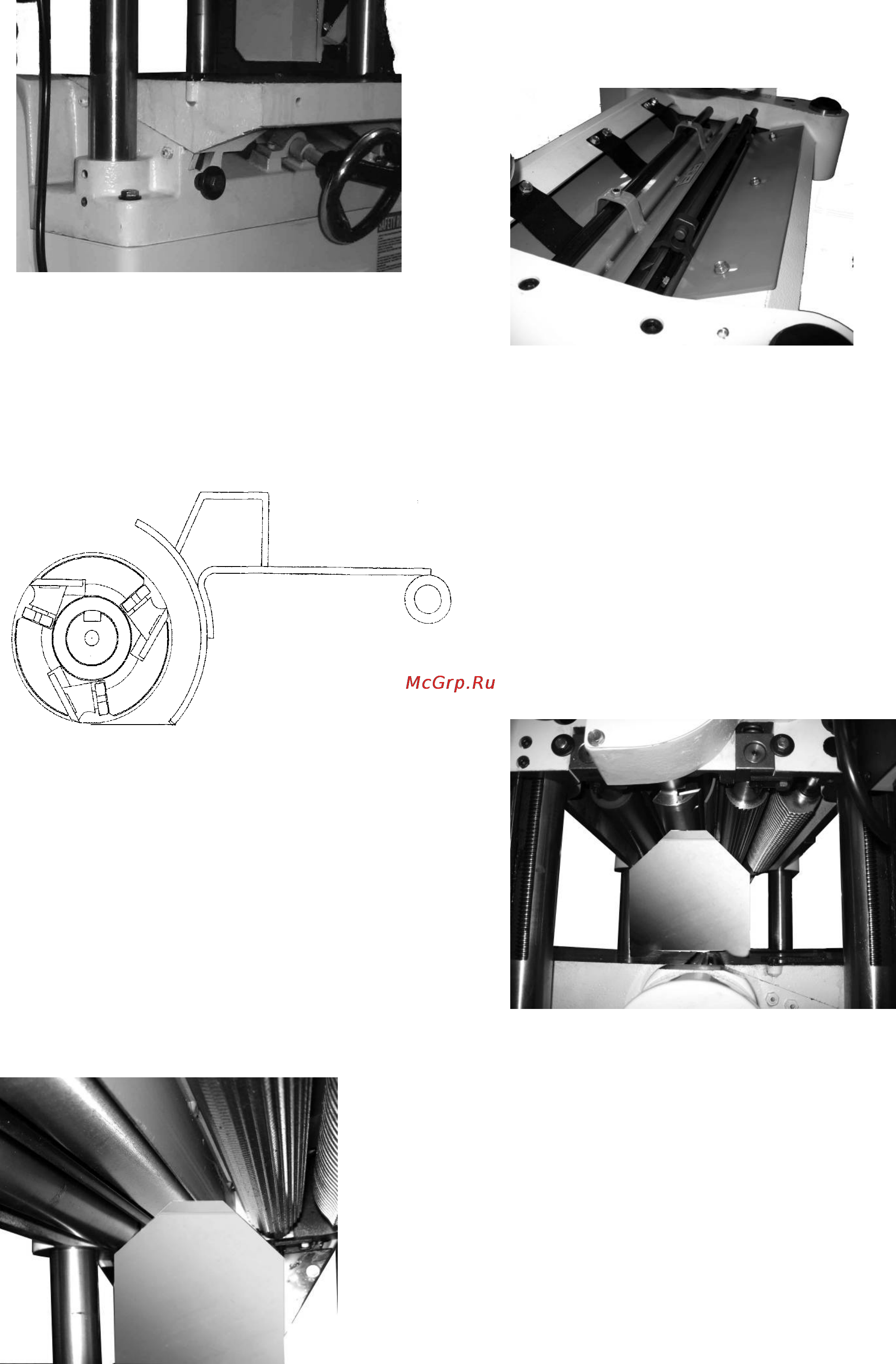

Регулировка стружколомателя
Стружколоматель расположен под
верхним кожухом станка и уходит вниз под
верхнюю строгальную голову.
Стружколоматель размельчает снятый
ножом пласт в щепки (стружку)
Нижняя часть стружколомателя должна
быть параллельна ножам и установлена на
0,5 мм ниже строгального ножа.
Последовательность регулировки
стружколомателя:
1. Отключите станок от сети.
2. Убедитесь, что ножи отрегулированы
правильно в соответствии с инструкцией.
3. Расположите деревянный шаблон на
столе прямо под ножевым валом верхней
головы. Установите щуп 0.5 mm на
верхушке деревянного шаблона и опускайте
верхний механизм до тех пор, пока нож не
коснётся шаблона когда он находится в
нижней точке.
Снимите шаблон с деревянного бруска.
4. Переставьте деревянный шаблон под
стружколоматель. Стружколоматель должен
касаться верхушки деревянного шаблона.
Если стружколоматель установлен
неправильно, с помощью регулировочных
винтов установите его на шаблон и
законтрите гайками.
Установка ножевого вала параллельно
столу
Стол устанавливается параллельно
строгальной голове на заводе и не требует
дальнейшей регулировки. Если поверхность
заготовки неровная, то сначала проверьте,
правильно ли установлены ножи в
строгальной голове.
Затем проверьте, параллельно ли
установлен стол по отношению к
строгальной голове:
Верхняя строгальная голова
1. Отключите станок от Эл.сети
.
2. Установите шаблон прямо под
верхней режущей головой, как показано на
рисунке. Опускайте верхний механизм до
тех пор, пока нож не коснётся шаблона.
3. Подвиньте шаблон на
противоположную сторону стола и
повторите операцию. Расстояние от стола до
края строгальной головы должно быть
одинаковым.
4. Если строгальная голова все еще не
параллельна столу, необходимо
отрегулировать станок внизу.
5. Снимите крепёжные болты и ослабьте
стопорный болт, чтобы подвинуть звёздочку
для ослабления натяжения цепи.
6. Снимите цепь со
звёздочки с той
стороны стола, где необходимо произвести
регулировку.
