Примечание: убедитесь, что перед
регулировкой подающего и разгрузочного
валов подающий и разгрузочный столы
выровнены.
1. Отключите станок от эл. сети.
2. Убедитесь, что ножи отрегулированы
правильно.
3. Установите шаблон на стол прямо под
строгальный вал.
4. Положение подающего вала – 1,5 мм
ниже края ножа. Чтобы установить вал в это
положение, необходимо установить 1,5
мм
щуп на верхушке деревянного шаблона и
опускать верхний механизм до тех пор, пока
нож не коснётся шаблона, когда он
находится в нижней точке.
5. Снимите шаблон с деревянного бруска.
6. Переставьте деревянный брусок под
подающий вал. Подающий вал должен
касаться верхушки деревянного бруска.
Если этого не произошло необходимо:
Ослабить стопорную гайку
, как показано
на рисунке, затем поворачивайте
регулировочный винт подающего вала до
тех пор, пока подающий вал не коснётся
верхушки деревянного бруска.
7 После того, как подающий вал
отрегулирован, снова затянуть стопорную
гайку.
8. Проверьте и отрегулируйте подающий
вал с обеих сторон.

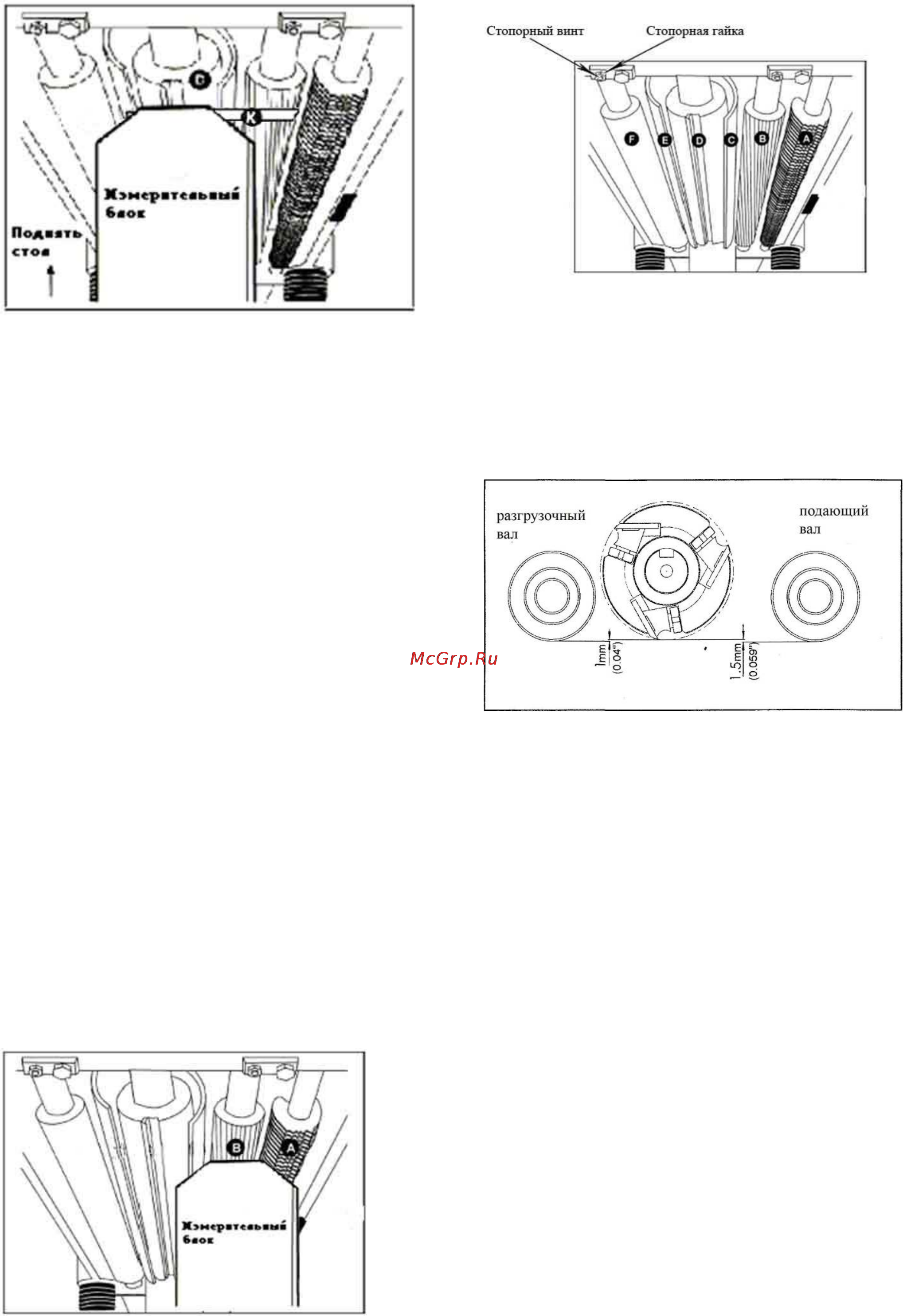

Подающий вал
Регулировка подающего и
разгрузочного валов
Разгрузочный вал отрегулирован на 1,0
мм ниже края ножа, когда он находиться в
нижнем положении.
Отрегулировать Разгрузочный вал можно
так же, как и подающий вал.
Регулировка прижимных клиньев стола
подачи заготовки
После долгой работы станка прижимные
клинья, которые расположены в нижней
части подающего стола, могут разболтаться,
влияя на качество обработки.
Последовательность регулировки
прижимных клиньев:
1. Ослабьте 3 стопорные гайки.
2. Затяните 3 регулировочных болта с
помощью 5 мм шестигранного ключа.
Достаточно не сильно затяните винты.
Уберите «люфт»
3. После
того, как прижимные клинья
отрегулированы, снова затяните 3
стопорных болта.
