9

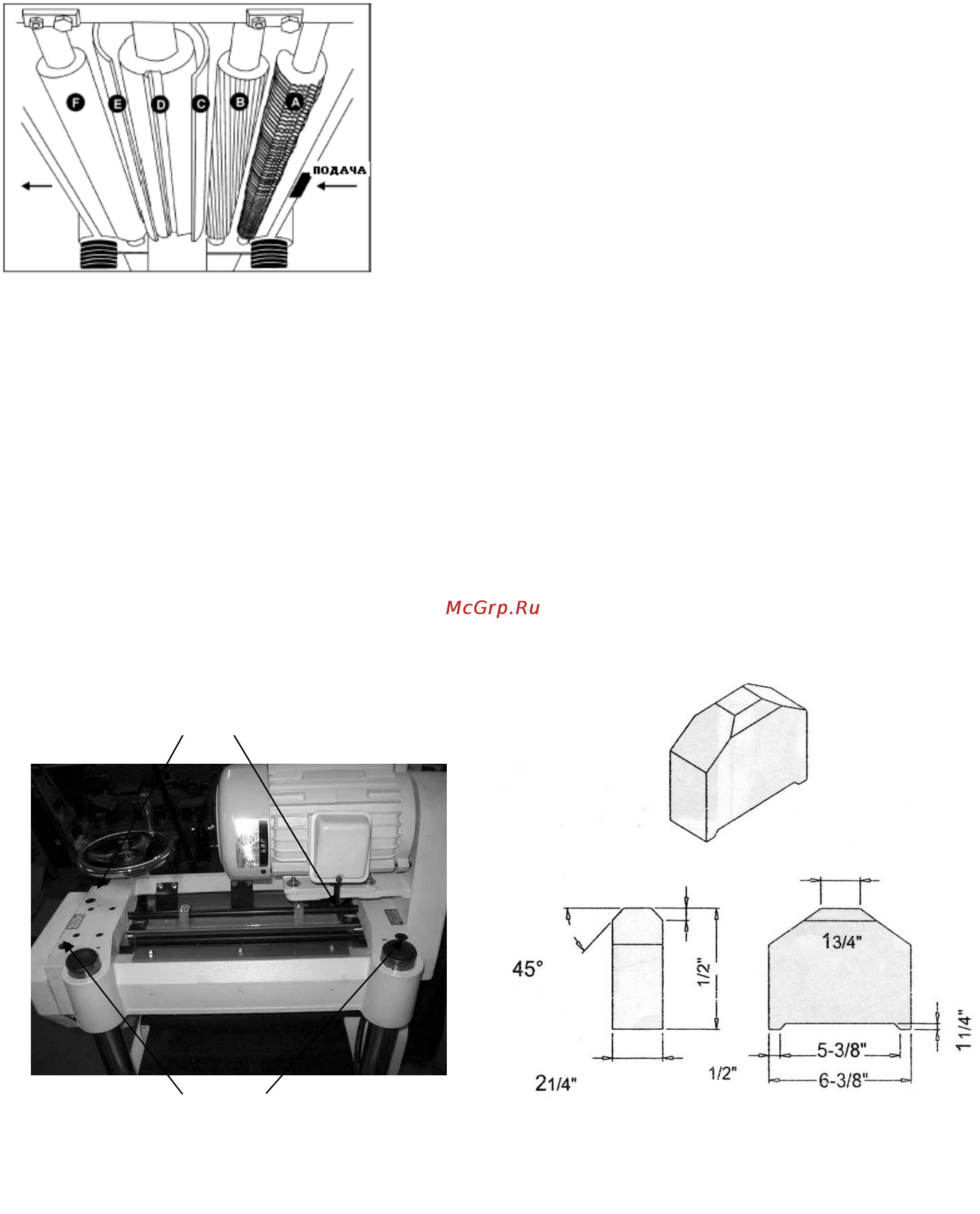

Вал подачи В, и Вал разгрузки F, – это те
детали строгального станка, которые
двигают заготовку, при строгании. Вал
подачи и разгрузки вращаются цепью, и её
натяжение должно быть достаточным, чтобы
равномерно подавать материал в станок без
проскальзываний, но и не слишком плотно,
чтобы не повредить заготовку. Натяжение
цепи должно быть одинаковым
с обеих
сторон зубчатой шестерни каждого вала.
Регулировка прижима заготовки
валами подачи и разгрузки
В корпусе Верхней строгальной головы
расположены пружины осуществляющие
давление валов движения заготовки на
деталь и регулирующиеся при помощи
винтов с обеих сторон головы.
Чтобы отрегулировать прижим заготовки
валами подачи и разгрузки, поверните
винты при помощи шестигранного ключа.
Таким же образом поверните винты с
противоположной стороны валов подачи
и
разгрузки.
Если пружина слишком ослаблена,
заготовка будет проскальзывать. Слишком
сильное натяжение может привести к
повреждению механизма подачи. Натяжение
пружины необходимо регулировать
одинаково с каждой стороны валов.
1. Чтобы отрегулировать давление
пружины на подающем валу, необходимо
повернуть регулировочные винты по
часовой стрелке, чтобы увеличить давление
на заготовку и против часовой стрелки,
чтобы уменьшить давление. Давление
пружины должно быть одинаковым с обеих
сторон вала.
2. Чтобы отрегулировать давление
пружины разгрузочного вала, необходимо
повернуть винты по часовой стрелке, чтобы
увеличить давление пружины и против
часовой стрелки, чтобы уменьшить
давление. Давление пружины должно быть
одинаковым с обеих сторон ролика.
Для такой операции, как выставление
положений
строгального вала,
стружколомателя, подающего и
разгрузочного валов необходимы шаблоны.
Используйте твёрдую древесину, чтобы
сделать шаблон, как показано на рисунке.
Регулировка оси подающего и
разгрузочного валов относительно
стола
Регулировка
прижима
заготовки
валом подачи
Регулировка
прижима
заготовки
валом
разгрузки
