8
4. Отрегулируйте столы по высоте с обеих
сторон станка.
5. После завершения регулировки столов,
затяните два крепёжных винта расширения
стола.

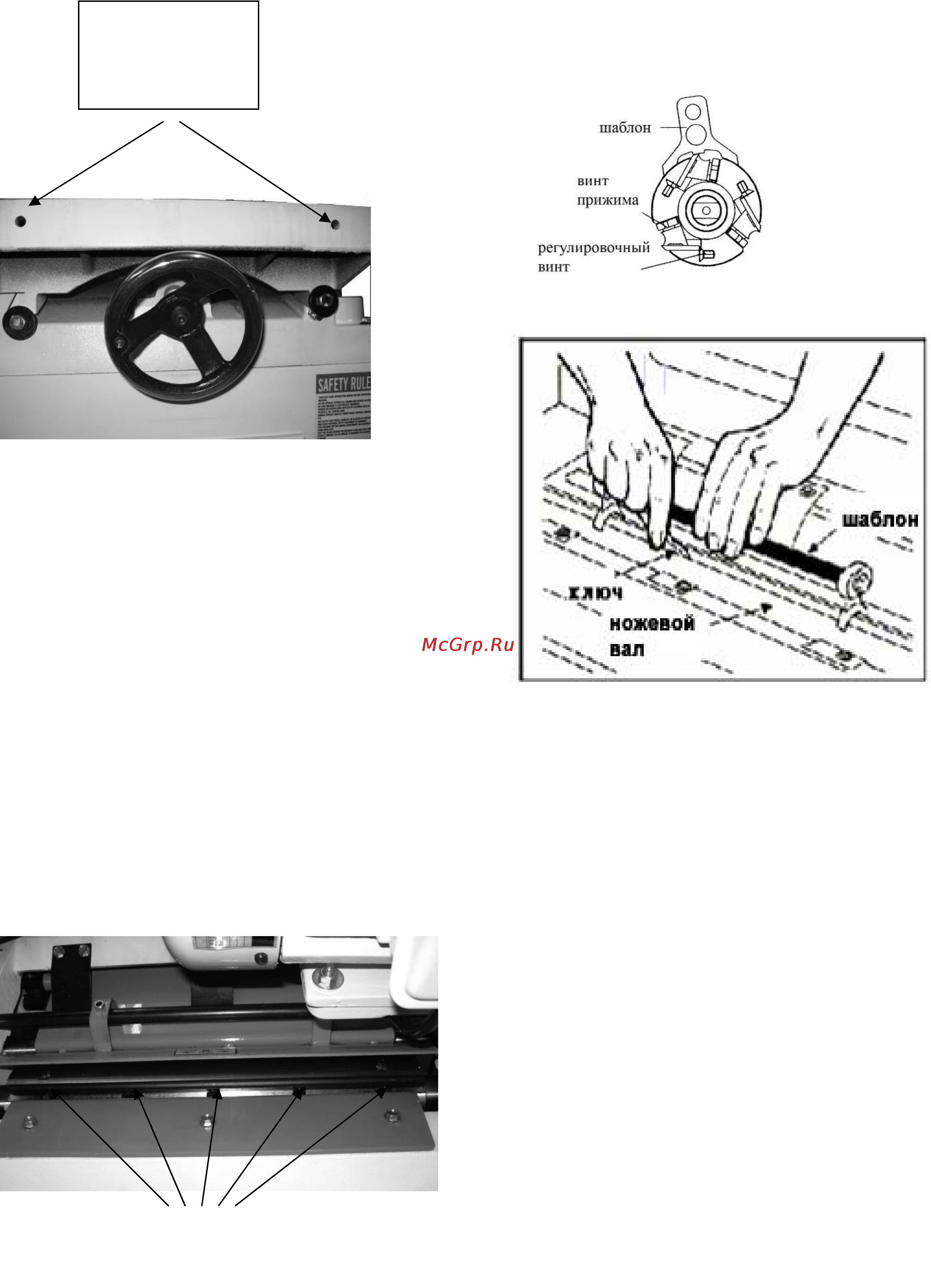

Регулировка ножей
1. Отключите станок от питания.
2. Ослабьте пять шестигранных болтов, как
показано на рисунке.
3. Установите шаблон на строгальный вал,
как показано на рисунке. После
регулировки края ножей должны касаться
низа центрального выступа шаблона.
4. Чтобы поднять нож, c помощью
шестигранного ключа крутите винты с обеих
сторон строгального вала, поворачивая
ключ против часовой стрелки.
5. Чтобы опустить нож, поворачивайте
болты по часовой стрелке. С помощью
деревянного бруска вставьте ножи в
строгальный вал. Перед заключительной
регулировкой ножи всегда необходимо
поднимать.
6. Затяните пять шестигранных болтов.
7. Повторите эти действия для регулировки
остальных ножей.
Демонтаж и установка ножей
1. Отключите станок от питания.
2. Ослабьте пять шестигранных болтов как
описано выше.
3. Снимите нож, держа его прямо. Для
снятия ножа используйте деревянную
планку для выталкивания ножа из паза.
4. Установите новый нож в строгальный вал.
5. Убедитесь, что ножи установлены
правильно, в соответствии с инструкцией
.
6. Затяните пять прижимных болтов.
Установка ножей
Внимание: во время работы с ножами
используйте защиту рук! Ножи очень
острые! Если требуется регулировка или
техническое обслуживание ножей,
необходимо проводить обслуживание сразу
всех ножей. Невыполнение предписаний по
безопасности может привести к серьёзным
травмам.
Строгальная голова с валами
продольно-строгального станка
А ........ Гасящие отдачу планки
В ........ Вал подачи (рябуха)
С
........ Стружколоматель
D ........ Строгальный вал
Е ......... Ограничительная планка
F ......... Вал разгрузки
Прижимные
болты
Отверстия
крепления
расширения
стола
