Yamaha NS-F51 Black [8/22] Raccordement à votre amplificateur

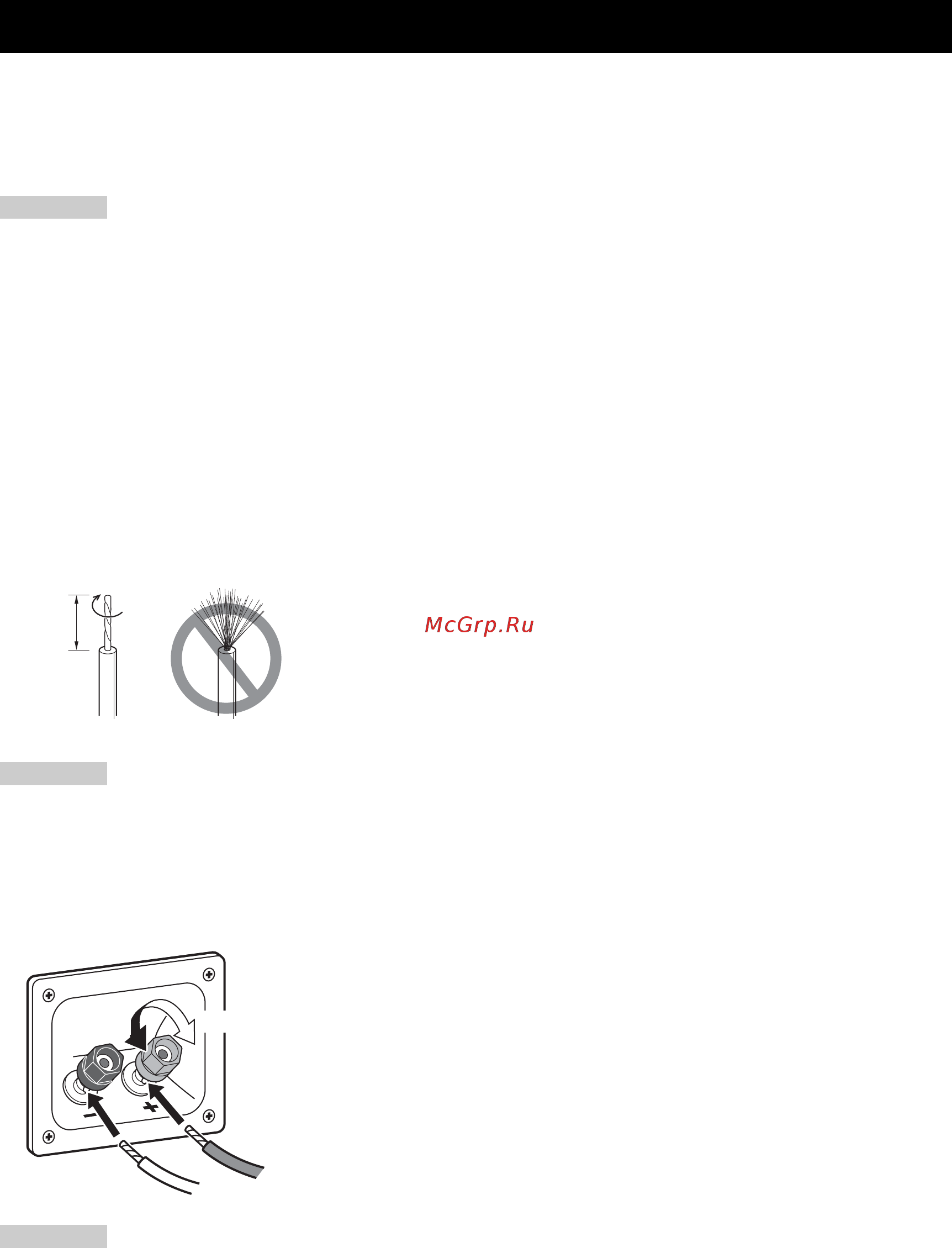

![Yamaha NS-F51 Black [8/22] Raccordement à votre amplificateur](/views2/1212170/page8/bg8.png)
2 Fr
Avant de réaliser les connexions, assurez-vous que l’amplificateur est hors tension.
■ Connexions
Connectez une enceinte aux bornes gauche (marquée L) de votre amplificateur ou récepteur, et une autre enceinte
aux bornes droites (marquées R). Veuillez vous référer au mode d’emploi fourni avec l’amplificateur ou le récepteur.
• Assurez-vous de connecter les enceintes avec la polarité correcte— les bornes positives (+) aux bornes positives
(+), et les bornes négatives (–) aux bornes négatives (–). Si vous les alternez, le son ne sera pas naturel et
manquera de graves.
• Dans la configuration de votre récepteur AV d’enceintes, spécifiez small (ou “S”) pour toutes les enceintes.
• L’enceinte peut être endommagée si certains sons sont continuellement émis à un niveau sonore élevé. Par
exemple, si des ondes sinusoïdales d’un disque d’essai, des sons de graves d’instruments électroniques, etc., sont
émis en continu, ou si la pointe de lecture d’une platine touche la surface d’un disque, réduisez le niveau de
volume pour éviter d’endommager cet appareil.
• Une fois que vous avez raccordé toutes les enceintes, branchez l’amplificateur et les autres composantes AV dans
les prises murales CA qui conviennent.
• Lorsque vous utilisez un amplificateur dont la puissance de sortie nominale est supérieure à la puissance d’entrée
nominale des enceintes, veillez à ne jamais dépasser l’entrée maximale de l’enceinte.
■ Préparation des câbles d’enceintes
1 Dénudez 15 mm de gaine d’isolation de chaque extrémité de
câble d’enceinte.
2 Torsadez étroitement les fils dénudés.
• Veuillez ne pas plier ni enrouler l’excès de câble.
• Torsadez étroitement les extrémités dénudées afin que les brins individuels ne soient pas éparpillés.
• Veillez à ne pas vous blesser durant la préparation des câbles d’enceintes.
■ Fonctionnement des bornes d’enceinte
1 Dévissez le bouton de la borne dans le sens inverse des
aiguilles d’une montre.
2 Insérez l’extrémité dénudée.
3 Vissez le bouton de la borne dans le sens des aiguilles d’une
montre.
4 Vérifiez la solidité de la connexion en tirant légèrement sur le
câble au niveau de la borne.
• Assurez-vous que le câble dénudé, et non la gaine d’isolaton, est inséré dans la borne.
• Ne jamais laisser les fils d’enceintes dénudés se toucher afin d’éviter d’endommager l’enceinte ou l’amplificateur.
• Si les raccordements sont incorrects, aucun son ne proviendra des enceintes.
Raccordement à votre amplificateur
Remarque
15 mm
Correct Incorrect
Remarque
Positif (+)
Négatif (–)
Dévisser
Visser
Remarque
