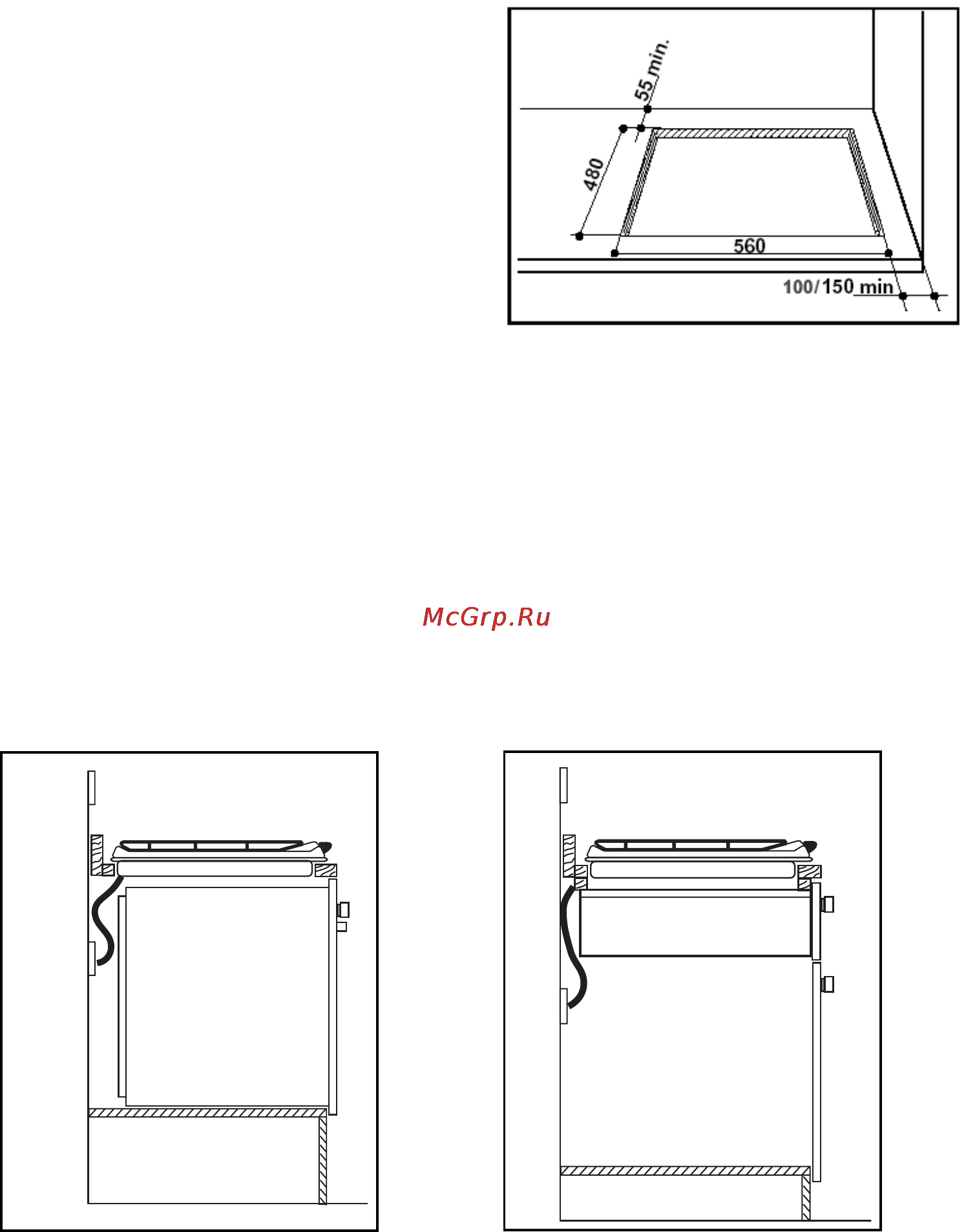

Размеры ниши Размеры ниши указаны на рис 7 Размеры прямоугольной ниши встраивания варочной поверхности для Встраивание Установка на шкаф или ящик Если вы намерены установить варочную поверхность на шкаф или ящик то необходимо установить жароустойчивый лист под основанием варочной поверхности с нижней стороны столешницы Левая или правая боковая панель высота которой больше высоты варочной поверхности должна быть расположена по крайней мере на расстоянии 150 мм от ниши для встраивания Рекомендуется провести электрическое подключение варочной поверхности так как показано на рис 1 и 2 Переключатель Вкл Выкл 2 13
