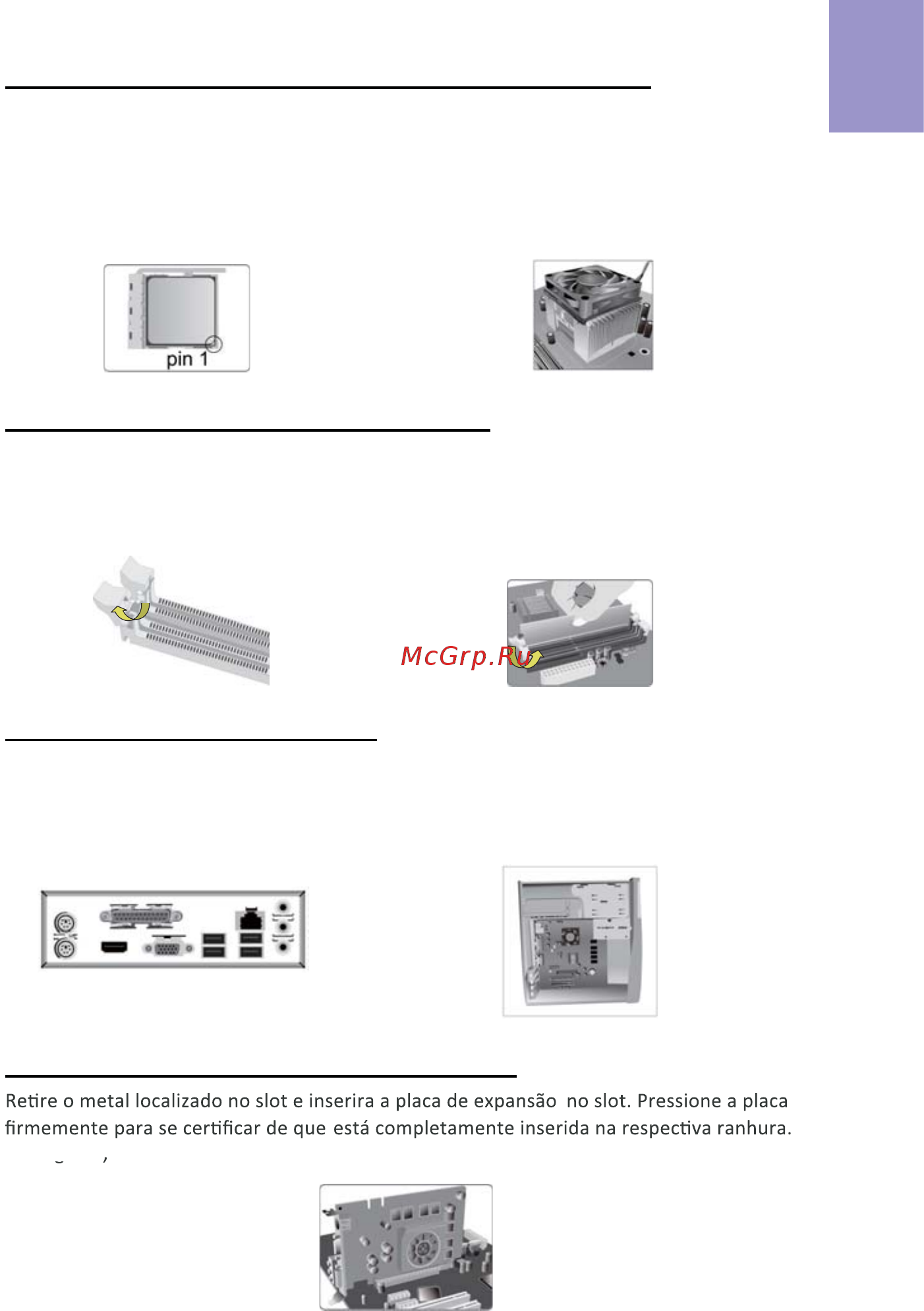

ECS Elitegroup A960M-M4 [11/30] Manual de instalação de hardware

Passo 1. Instalação da CPU e da CPU Refrigeração (Cooler):

Manual de Instalação de Hardware

Etapas para instalação

Passo 2. Instalação de módulos de memória:

2-1. Solte as travas em cada lado dos

slots DIMM.

Passo 3. Instalação da Placa-mãe:

3-1. Mude a placa I/O que se encontra

no gabinete pela placa de blindagem

fornecida no pacote da placa-mãe.

2-2. Pressione Įrmemente o módulo DIMM

para baixo até queĮque corretamente

encaixado. VeriĮque se as travas do slot estão

correctamente posicionadas e travam a

extremidade do DIMM.

3-2. Coloque a placa-mãe dentro do

gabinete, posicionando-a no encaixe do

I/O. Fixe a placa-mãe ao gabinte com

parafusos.

Passo 4. Instalação de uma placa de expansão:

coloque o parafuso para sua posição de origem.

Em seguida

Português

1-1. Posicione a alavanca em um ângulo

de 90 graus. Localize o lugar de encaixe da

CPU (o canto onde é visível a ausência de

um pino). Alinhe e insira o processador

corretamente e desloque a alavanca de

metal para sua posição original.

1-2.

Aplique a pasta térmica em cima da

CPU. Coloque a ventoinha de arrefecimento

(cooler) do processador sobre o módulo de

retenção e vire as alavancas até travar o

dissipador de calor no local
