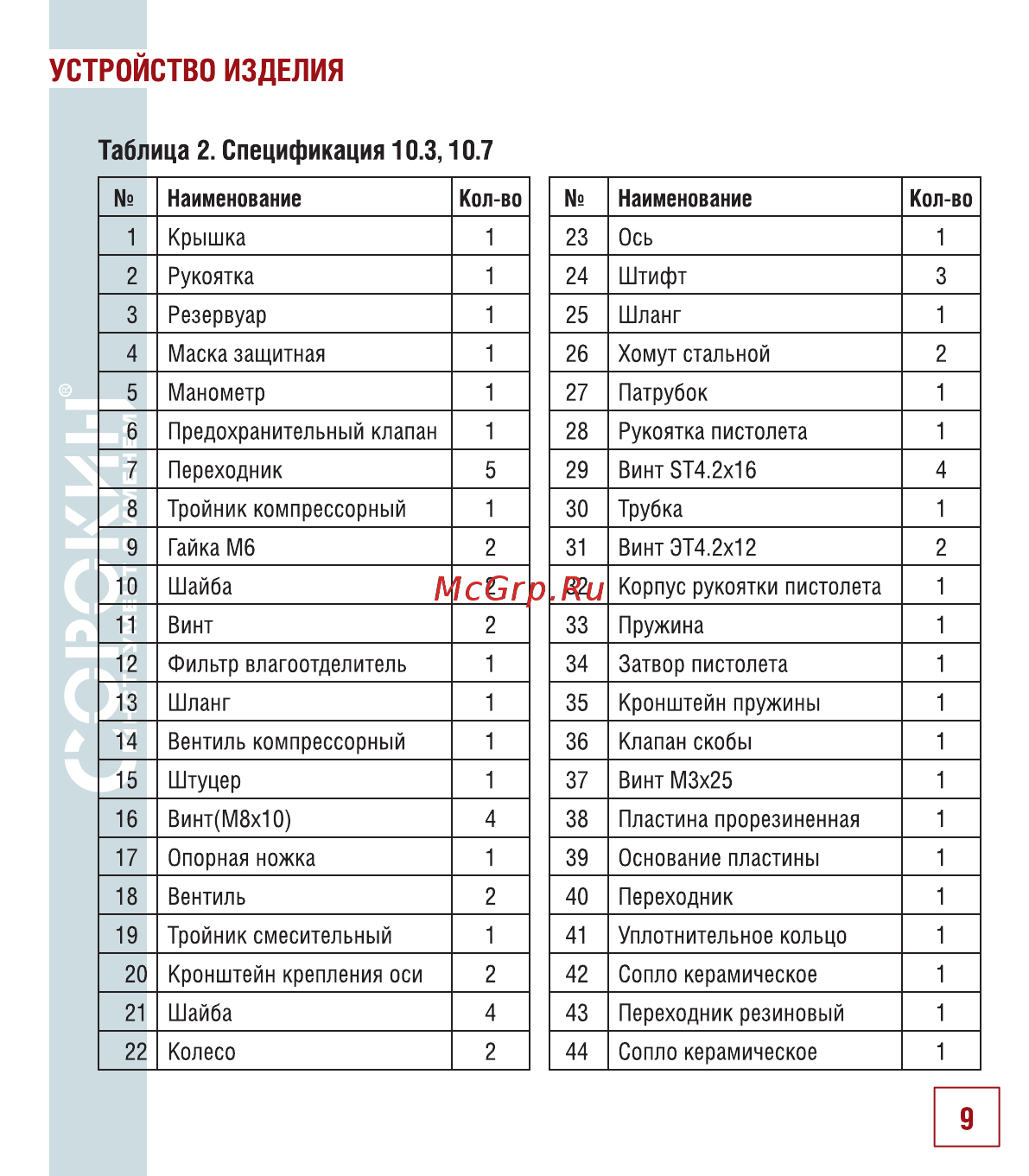

УСТРОЙСТВО ИЗДЕЛИЯ Таблица 2 Спецификация 10 3 10 7 Наименование Крышка 1 23 Ось 2 Рукоятка 1 24 Штифт 3 3 Резервуар 1 25 Шланг 1 4 Маска защитная 1 26 Хомут стальной 2 5 Манометр 1 27 Патрубок 1 6 Предохранительный клапан 1 28 Рукоятка пистолета 1 7 Переходник 5 29 Винт 5Т4 2х16 4 8 Тройник компрессорный 1 30 Трубка 1 9 Гайка Мб 2 31 Винт ЭТ4 2х12 2 Шайба 2 32 Корпус рукоятки пистолета 1 11 Винт 2 33 Пружина 1 12 Фильтр влагоотделитель 1 34 Затвор пистолета 1 13 Шланг 1 35 Кронштейн пружины 1 14 Вентиль компрессорный 1 36 Клапан скобы 1 15 Штуцер 1 37 Винт М3х25 1 16 Винт М8х10 4 38 Пластина прорезиненная 1 17 Опорная ножка 1 39 Основание пластины 1 18 Вентиль 2 40 Переходник 1 19 Тройник смесительный 1 41 Уплотнительное кольцо 1 Кронштейн крепления оси 2 42 Сопло керамическое 1 21 Шайба 4 43 Переходник резиновый 1 22 2 44 Сопло керамическое 1 10 20 Наименование Кол во Кол во 1 Колесо 1 9
