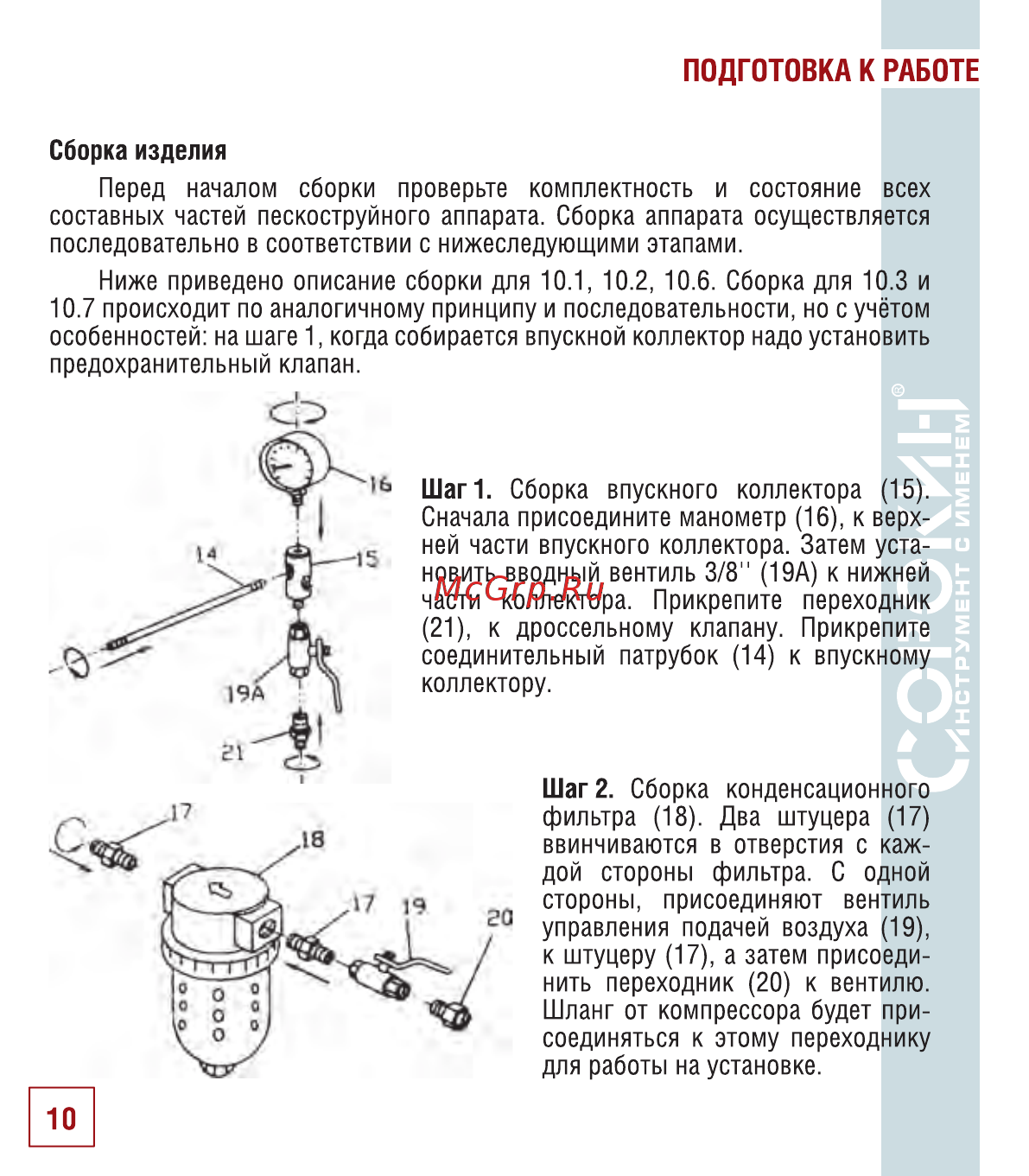

ПОДГОТОВКА К РАБОТЕ Сборка изделия Перед началом сборки проверьте комплектность и состояние всех составных частей пескоструйного аппарата Сборка аппарата осуществляется последовательно в соответствии с нижеследующими этапами Ниже приведено описание сборки для 10 1 10 2 10 6 Сборка для 10 3 и 10 7 происходит по аналогичному принципу и последовательности но с учётом особенностей на шаге 1 когда собирается впускной коллектор надо установить предохранительный клапан Шаг1 Сборка впускного коллектора 15 Сначала присоедините манометр 16 к верх ней части впускного коллектора Затем уста новить вводный вентиль 3 8 19А к нижней части коллектора Прикрепите переходник 21 к дроссельному клапану Прикрепите соединительный патрубок 14 к впускному коллектору Шаг 2 Сборка конденсационного фильтра 18 Два штуцера 17 ввинчиваются в отверстия с каж дой стороны фильтра С одной стороны присоединяют вентиль управления подачей воздуха 19 к штуцеру 17 а затем присоеди нить переходник 20 к вентилю Шланг от компрессора будет при соединяться к этому переходнику для работы на установке 10
