Заточка режущего зуба

Заточку цепи, необходимо начинать с заточки режущих зубьев. Затачивайте

зубья равномерно, вначале каждый второй зуб с одной стороны, потом каждый

второй зуб с противоположной стороны. Длина режущих зубьев должна быть

одинаковая.(Рис. 3)

Настройте установочный клин (14) с помощью установочного винта (9),

чтобы клин (14) располагался в плотную к затачиваемому звену и не давал

цепи передвигаться в процессе заточки.

При заточке следующего зуба не обязательно заново регулировать

установочный клин (14). Достаточно установить звено в притык к установочному

клину и зафиксировать это положение винтом (6), не допуская свободного

движения цепи в процессе заточки.

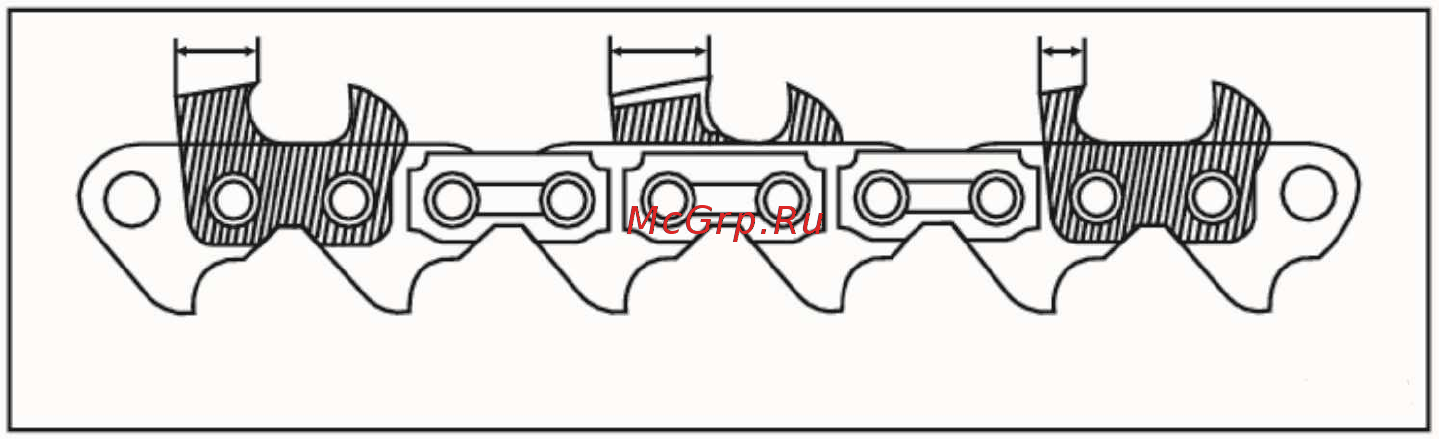

Рис. 3

Угол заточки

Часто встречаемые цепи имеют угол заточки от 25° до 30°. Точные данные

можно увидеть на заводской упаковке цепи. Очень важно при заточке зубьев

установить необходимую глубину, так как глубина заточки должна быть

одинаковая у всех затачиваемых зубьев. После этого переходите к заточке

зубьев-ограничителей.

Заточка зуба-ограничителя

Для стачивания зуба ограничителя необходимо использовать специальный

шаблон для заточки цепи, а так же плоский напильник. Наложите шаблон

для зуба-ограничителя, и пользуясь плоским напильником сточите

попеременно каждый зуб до уровня шаблона. У шаблона есть два

положения: H или “hard” (твердый) для твердой породы дерева, и S “soft”

(мягкий) для мягкой породы дерева.
