AOC q2778vqe [12/69] Пoдключeниe мoнитopа

Пoдключeниe мoнитopа

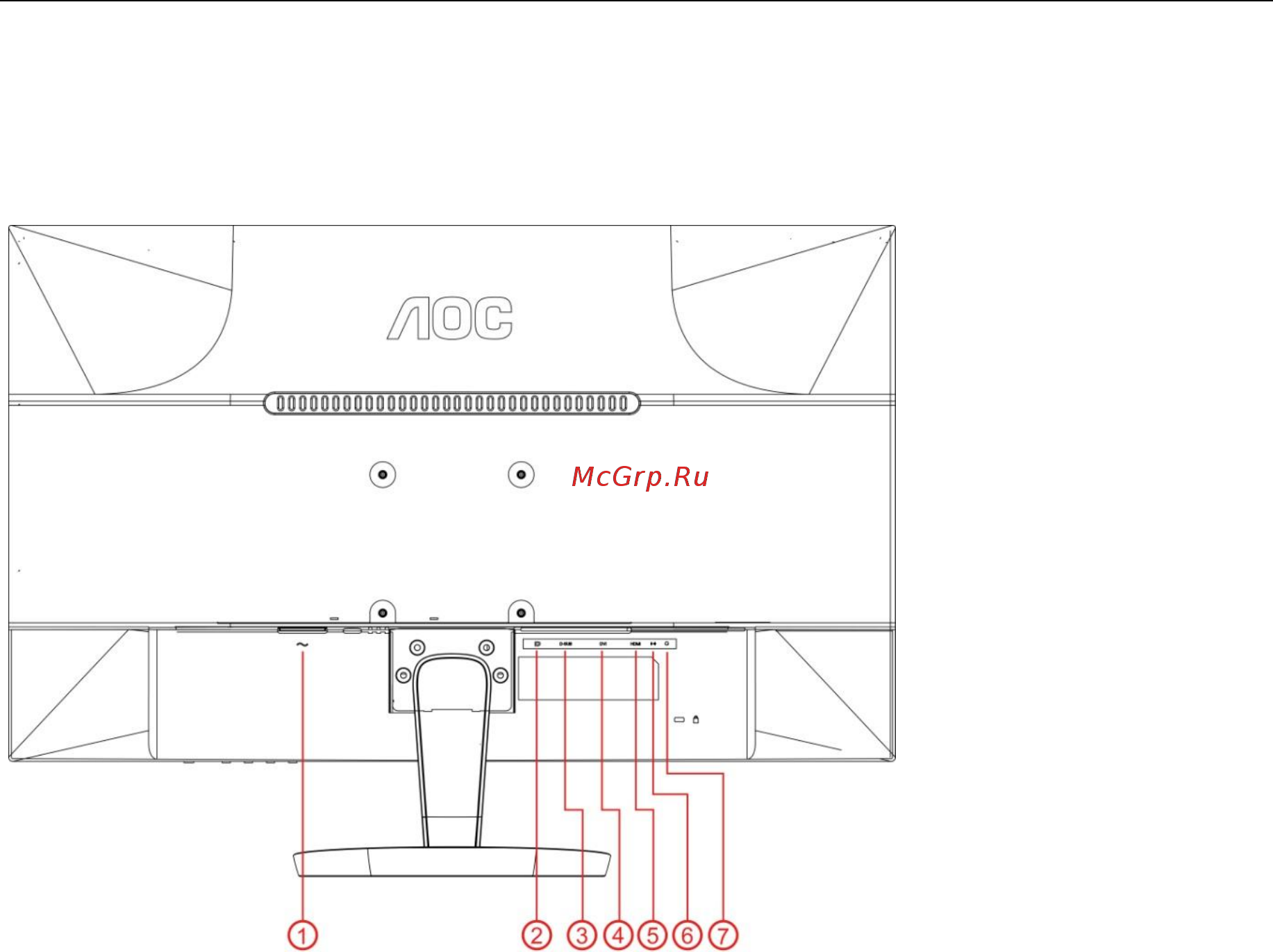

Разъемы для подключения кабелей расположены на задней панели монитора и компьютера :

1 Электропитание

2 Display port

3 Аналоговый вход (кабель VGA с 15-контактным гнездом D-Sub)

4 DVI

5 HDMI

6 AUDIO IN

7 Выход на наушники

Для защиты оборудования всегда выключайте компьютер и жидкокристаллический монитор перед

подключением.

защиты оборудования следует всегда отключать ПК и ЖК-монитор перед подключением кабелей.

1 Подключить шнур питания к разъему для подключения источника питания переменного тока на задней

стенке монитора.

2 Подключить один конец 15-контактного кабеля D-Sub к задней стенке монитора, а другой конец — к

порту D-Sub компьютера.

3 Другой вариант: (требует наличия видеокарты с портом DVI) — подключить один конец DVI-кабеля к

задней стенке монитора, а другой конец — к DVI-порту компьютера.

4 Другой вариант: (требует наличия видеокарты с разъемом HDMI) — подключить один конец

HDMI-кабеля к задней стенке монитора, а другой конец — к HDMI-разъему компьютера.

5 Другой вариант: (требует наличия видеокарты с портом DP) — подключить один конец DP-кабеля к

задней стенке монитора, а другой конец — к DP-порту компьютера.

6 Включить монитор и компьютер.

Если на экране монитора появилось изображение, то установка завершена. Если изображения нет, см.

раздел "Поиск и устранение неисправностей.
