Инструкция по эксплуатации
IN 256/316 T
- 6 -
2. использование по назначению
2.1 РУЧНАЯ СВАРКА ПОКРЫТЫМИ ЭЛЕКТРОДАМИ
• Электродуговая ручная сварка или сварка покрытыми электродами. Она характери-
зуется тем, что электрическая дуга горит между плавящимся электродом и сварочной
ванной. Внешняя защита не используется, любая защита от воздействия атмосферы
исходит от самого электрода.
2.2 СВАРКА TIG (TIG LIFT)
• Сварка TIG с зажиганием дуги при контакте с деталью.
2.3 СОПРОВОДИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ
• Инструкция, гарантийный талон.

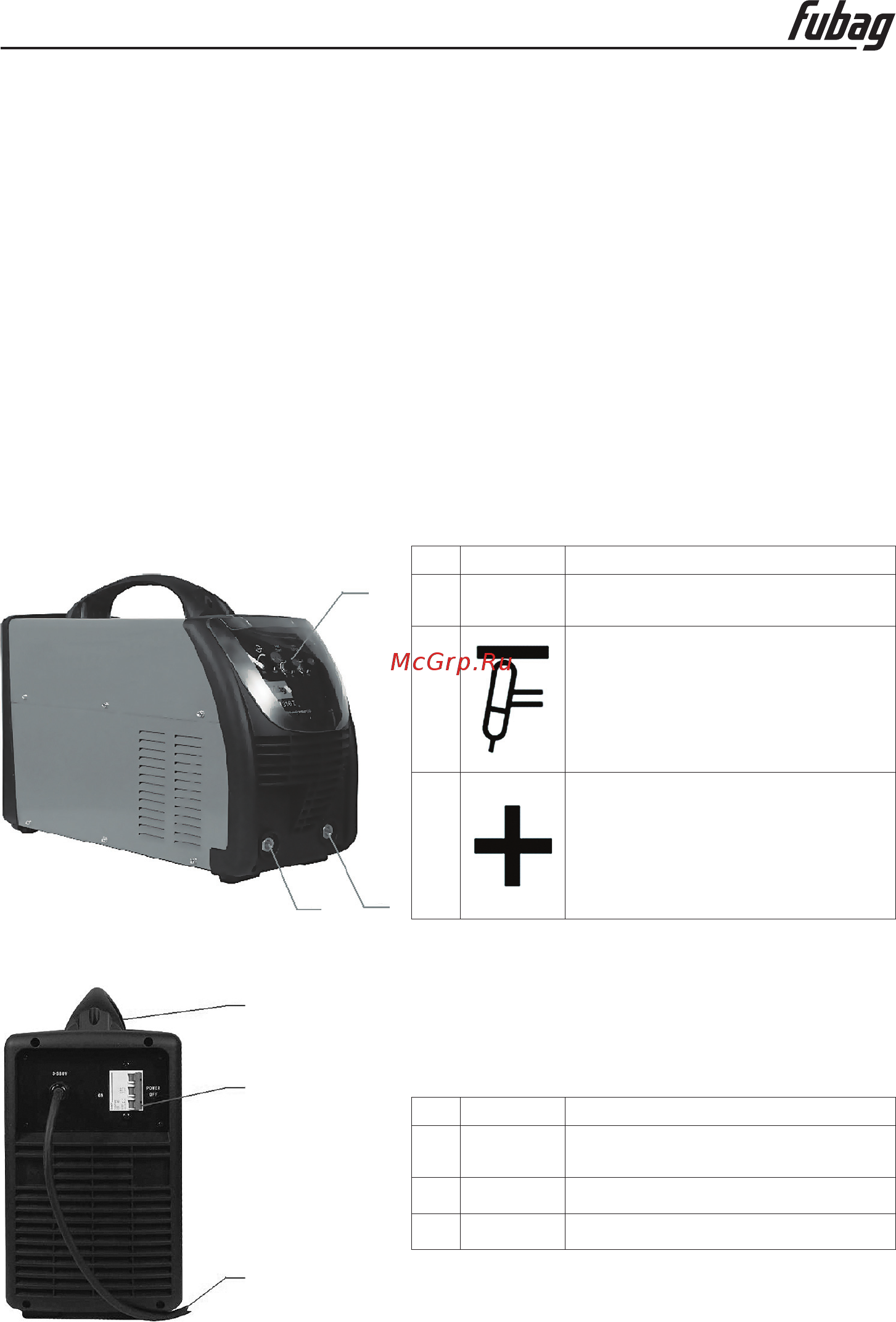

3. Описание аппарата
3.1 ВИД СПЕРЕДИ
Рис. 3.1
Поз. Символ Описание
1
Панель управления
Управление аппаратом
2
Гнездо, сварочный ток «-»
• TIG: Подключение сварочной
горелки TIG
• Ручная сварка: подсоединение
электрододержателя или кабеля
массы
3
Розетка, сварочный ток «+»
• TIG: Подключение кабеля
массы
• Ручная сварка: подсоединение
электрододержателя или кабеля
массы
3
2
1
3.2 ВИД СЗАДИ
Рис. 3.2
Поз. Символ Описание
1
Выключатель
Включение/выключение аппарата
2 Сетевой кабель
3 Ручка для транспортировки
3
1
2
