04
11
<VSX-D510-Ru>
Подготовка
1 Кнопка RECEIVER включает питание.
Индикатор STANDBY не горит.
2 Кнопка RECEIVER.
Включает рабочий режим приемника.
3 Нажатием кнопки @ и # выберите
нужный режим.
Для качественной настройки звука начните с настройки
режимов динамиков “Варианты настройки динамиков” как
это описанном ниже.
Текущие настройки отображаются автоматически.
• Bарианты настройки динамиков
(Фронтальные, Центральные, Боковые -
“эффект присутствия” ) (стр.12)
Выберите настройку согласно размера и типа подключенных
динамиков.
• Меню настройки НИЗКОЧАСТОТНОГО
ДИНАМИКА (стр.12)
Выберите положение низкочастотного динамика Вкл., Плюс
или Выкл.
Настройка звучания эффекта
присутствия
Убедитесь, что питание приемника включено (индикатор
STANDBY не горит).
Для обеспечения максимально качественного звучания в
режиме “эффект присутствия” следует проделать
определенную процедуру. Это особенно важно, при работе в
режиме “эффект присутствия” - 2 (Dolby). Данную установку
следует произвести один раз (повторная настройка
производится после изменения расположения динамиков,
подключения новых и т.д.). Ознакомьтесь с подробным
описанием настроек описанном ниже.

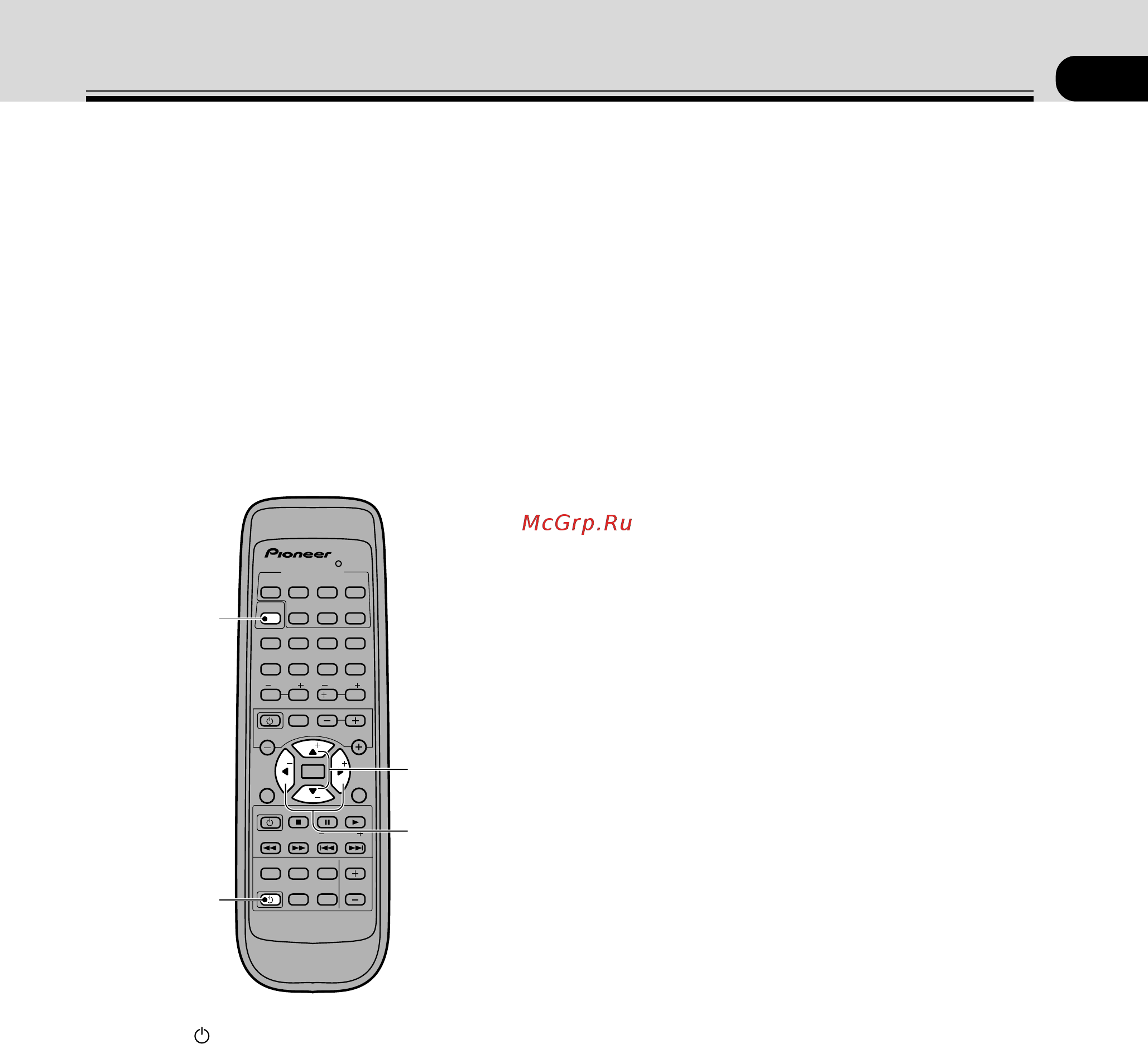

MULTI CONTROL
DVD/LD TV/SAT VCR/DVR CD
LOUDNESS FUNCTION MUTING
RECEIVER
D.ACCESS
AT T
VOL
MENU
TOP
MENU
VOL
CH
2
DSP MODE
MIDNIGHT
5.1CH
CD-R/
TAPE/MD
CHANNEL
SELECT
CHANNEL
LEVEL
EFFECT
ENTER
FQ
FQ
ST ST
FL
DIMMER
REMOTE
SETUP
MASTER
VOLUME
AUDIO/VIDEO PRE-PROGRAMMED
REMOTE CONTROL UNIT
TV CONTROL
FUNC
SIGNAL
SELECT
TEST
TONE
RECEIVER
TUNER
TV CONT
Î
12 3 4
56 7 8
90
SOURCE CLASS MPX BAND
10 DISC
CHANNEL
DISPLAY
RF ATT
3
4
1
2
• Настройка переходной частоты (стр. 12)
Выберите тип частоты включенной на низкочастотный
динамик (или “большие” динамики, если отсутствует
низкочастотный).
• LFE -режим настройки аттенюатора (стр.13)
Выберите максимальный уровень канала LFE и
разделительный фильтр для низких частот.
• Меню настройки фильтра низких частот-
ВКЛ\ВЫКЛ (стр.13)
Включите при возникновении искажения звучания
низкочастотного динамика.
• Расстояние до передних - FRONT динамиков
(стр.13)
Укажите расстояние от слушателя.
• Расстояние до центрального-CENTER
динамика (стр.13)
Укажите расстояние от слушателя.
• Расстояние до боковых динамиков-
SURROUND (стр.14)
Укажите расстояние от слушателя.
• Меню управления динамическим
диапазоном (стр.14)
Выберите более мягкий диапазон звучания.
• Воспроизведение двойной моно записи
(стр.14)
Используйте программное обеспечение 2 Digital имеющее
двойной моно код для выделения канала или
прослушивания в специальном моно режиме.
• Настройка коаксиального цифрового входа
(стр.14)
Выберите соответствующий цифровой коаксиальный вход.
• Настройка оптического цифрового входа 1
(стр.15)
Выберите соответствующий цифровой оптический вход.
• Настройка оптического цифрового входа 2
(стр.15)
Выберите соответствующий цифровой оптический вход.
4 Нажатием кнопки % или fi проведите
настройку.
Настройка проводится автоматически.
5 Повторите процедуру, описанную в п.3 и
п.4 для настройки другого варианта
“эффекта присутствия”.
ПРИМЕЧАНИЕ:
Нажмите
ENTER для выхода из режима настройки.
Режим настройки отключается автоматически после 20 секунд
простоя.
